spwm变频技术介绍
spwm（正弦脉宽调制）变频技术是现代电力电子领域的核心技术之一，广泛应用于交流电机调速、新能源发电、不间断电源（UPS）等场景，其核心思想是通过控制逆变器功率开关器件的导通与关断时间，生成一系列等幅不等宽的脉冲波，这些脉冲波的面积平均值逼近正弦波，从而实现对交流电机的平滑、高效调速控制。
spwm变频技术的实现依赖于电力电子器件（如IGBT、MOSFET等）的高速开关能力，以及精确的调制算法，其基本工作原理是将期望输出的正弦波作为调制波（参考信号），与一个高频的三角波（载波信号）进行比较，当调制波的瞬时值大于载波时，对应功率开关器件导通；反之则关断，通过这种方式，逆变器输出的脉冲宽度会随正弦波幅值变化而变化，形成spwm波形，这种波形通过LC滤波电路后，可还原为平滑的正弦波电压或电流，驱动电机运行。
spwm变频技术的优势主要体现在以下几个方面：输出波形质量高，通过提高载波频率可显著减少谐波含量，降低电机损耗和电磁噪声；调速范围宽，可实现电机从零到额定转速的平滑调节，满足不同工况需求；动态响应快，能够快速适应负载变化，提高系统稳定性；采用spwm技术的变频器通常具有完善的保护功能（如过流、过压、过热保护），提升了设备运行可靠性。

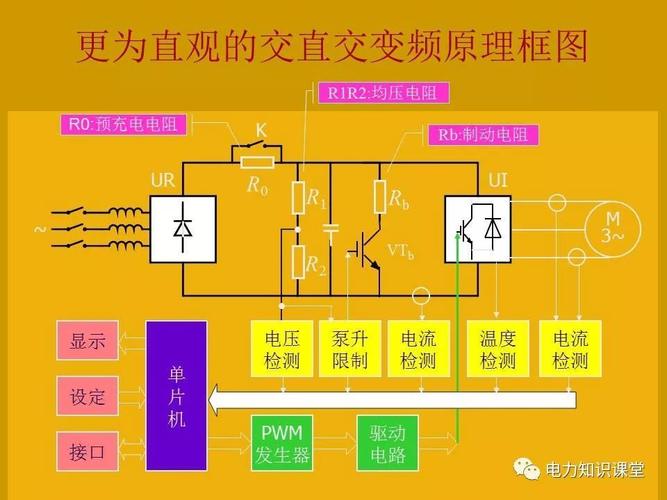

在实际应用中,spwm变频技术通常由整流单元、直流母线、逆变单元和控制单元四部分组成，整流单元将工频交流电转换为直流电，直流母线起到储能和稳压作用，逆变单元通过spwm调制将直流电转换为可调频调压的交流电，控制单元则负责生成调制波信号、采集反馈信号并实现闭环控制，根据调制方式不同，spwm技术可分为单极性调制和双极性调制：单极性调制仅在正半周或负半周输出脉冲，开关损耗较低；双极性调制在整个周期内输出正负脉冲，输出波形更接近正弦波，但开关损耗较大。
为更直观理解spwm波形特性,以下是其关键参数对比表：
| 参数 | 单极性SPWM | 双极性SPWM |
|---|---|---|
| 输出脉冲极性 | 单极性（正或负） | 正负极性交替 |
| 开关频率 | 载波频率 | 载波频率 |
| 谐波含量 | 较低（偶次谐波少） | 较高（含奇次谐波） |
| 开关损耗 | 较低（每周期开关一次） | 较高（每周期开关两次） |
| 适用场景 | 对谐波要求较高的场合 | 通用型变频器 |
随着技术发展,spwm变频技术不断演进，出现了空间矢量脉宽调制（SVPWM）等改进技术，进一步提高了电压利用率和动态性能，但spwm凭借其实现简单、波形质量好、成本较低等优势，在中低压变频领域仍占据主导地位。
相关问答FAQs：
-
问：spwm变频技术与PWM技术有何区别？
答：PWM（脉宽调制）是spwm的基础，spwm是PWM的一种特殊形式，普通PWM调制波形为方波，而spwm调制波形脉冲宽度按正弦规律变化，其输出基波成分更接近正弦波，谐波抑制能力更强，spwm是专为生成正弦波优化的PWM技术。
（图片来源网络，侵删） -
问：spwm变频器在电机应用中如何实现节能？
答：spwm变频器通过调节电机输入电压和频率，使电机始终在最佳工况运行，在风机、水泵等负载中，通过降低电机转速减少能源消耗，避免工频运行时的“大马拉小车”现象，spwm技术降低电机损耗，提高功率因数，进一步实现节能目标，通常可节能20%-50%。
