液晶电视高压板是驱动液晶屏幕背光模组工作的核心部件,负责将电源板输入的低电压转换为背光管所需的高频高压交流电，当高压板出现故障时，电视常会出现黑屏、闪烁、屏幕亮度不均或无图像等问题，维修高压板需要掌握基本的电子电路知识和安全操作规范，以下是详细的维修步骤和注意事项。
安全准备与故障判断
维修前必须切断电源,并将电视主板与高压板之间的连接线拔下，避免触电或短路，高压板在工作时输出电压高达600-1000V，即使断电后，滤波电容中仍可能存有残留电荷，需使用大功率电阻（如1kΩ/50W）对电容进行放电，需准备万用表、示波器、绝缘工具、热风枪等设备，并佩戴防静电手环。
故障判断需结合电视表现：若开机后屏幕背光不亮但图像正常（需在暗光下观察），通常为高压板问题；若伴随“滋滋”异响或焦糊味，可能是高压板元件烧毁，维修时可通过测量输入电压（通常为12V或24V）和输出端电压是否正常初步判断故障范围。
拆解与外观检查

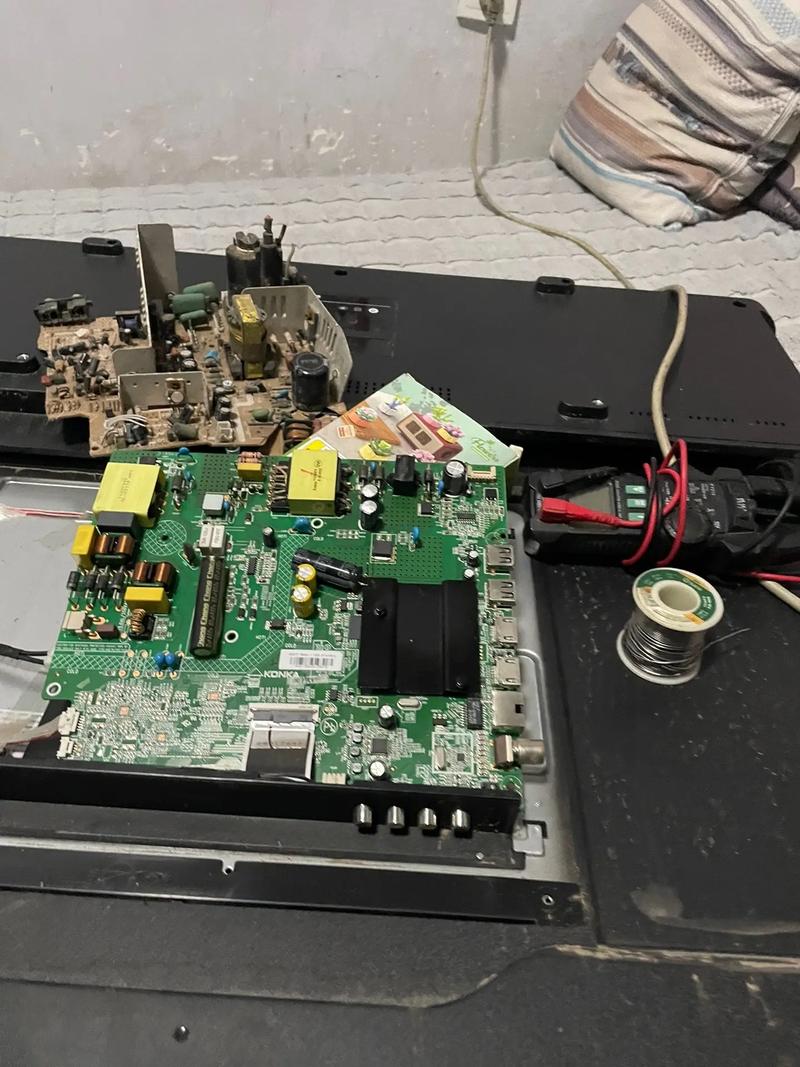

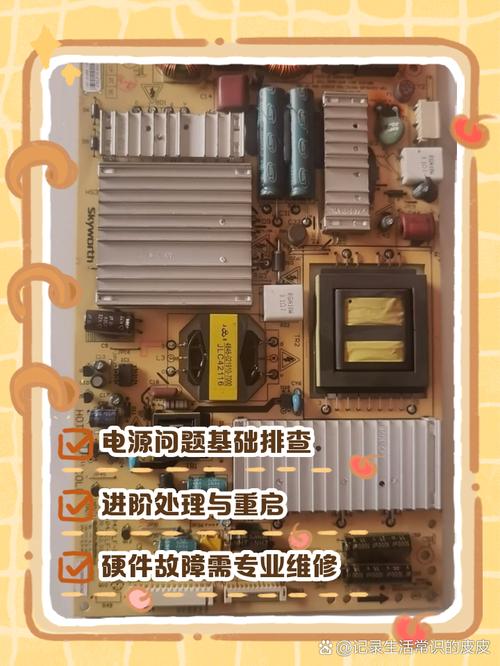

断开电源后,拆除电视后盖，找到位于屏幕下方或侧边的高压板（通常为一块带有多个输出插口的电路板），记录高压板与背光模组的连接顺序，避免安装错误，仔细观察电路板表面是否有明显烧黑、鼓包、虚焊的元件，如电容、电阻、mos管等，常见故障点包括：电解电容鼓包或漏液（导致供电不稳）、mos管击穿（引发短路）、变压器烧毁（伴随焦味）、保险丝熔断（多为过流保护）。
电路检测与关键元件测试
使用万用表进行分段检测,重点排查以下部位：
- 供电回路：测量输入端电压是否正常，检查保险丝是否熔断，若保险丝熔断，需先排查后级短路故障（如mos管击穿），直接更换保险丝可能导致元件再次烧毁。
- 驱动电路：高压板由振荡芯片（如TL494、OB2269）、mos管和变压器组成，用示波器检测振荡芯片输出端是否有PWM驱动波形（通常为20-50kHz方波），若无，需检查芯片供电、外围电阻及电容是否损坏。
- mos管与变压器：用万用表二极管档检测mos管D-S极、G-S极是否击穿（正常时应显示单向导通），若mos管损坏，需同时检查变压器初级线圈是否短路，变压器损坏常见表现为绕组发黑或绝缘层破损。
- 输出回路：测量输出端连接器电压（正常为600-1000V交流电），若电压异常或无输出，可能是输出电容失效或变压器次级开路。
以下是常见故障元件检测方法对照表：
| 检测对象 | 正常状态 | 故障现象 | 可能原因 |
|---|---|---|---|
| 电解电容 | 容量正常，无漏液 | 鼓包、漏液或容量下降 | 老化、电压过高或质量问题 |
| mos管 | D-S极、G-S极单向导通 | 击穿短路或开路 | 过压、过流或驱动电路异常 |
| 振荡芯片 | 输出端有PWM波形 | 无输出或波形异常 | 供电异常、芯片损坏或外围元件故障 |
| 变压器 | 初次级线圈通且无短路 | 绕组短路或发黑 | 过载、绝缘老化或mos管异常导致电流冲击 |
元件更换与焊接技巧
确认故障元件后,进行更换，电解电容需选用同容量、同耐压（或更高耐压）型号，mos管需注意耐压值（通常需大于600V）和封装（如TO-252、TO-220），焊接时使用恒温烙铁（温度300-350℃），避免高温损坏元件，更换mos管或变压器后，需在输入端串联一个60W/220V灯泡作假负载，防止再次短路导致电源损坏，通电测试时，观察灯泡是否微亮（正常时应闪烁后熄灭），若灯泡常亮，说明仍有短路故障。
组装与调试
确认电路正常后,将高压板装回电视，连接好背光插头和电源线，开机测试背光亮度是否均匀，有无闪烁或异响，若背光亮度过低或过高，可通过调节高压板上的亮度调节电位器（通常标记为“ADJ”）进行校准，调试完成后，固定好高压板并装回后盖，避免线路与散热片接触导致短路。
相关问答FAQs
Q1：维修高压板时，如何判断是灯管损坏还是高压板故障？
A：可通过“替换法”判断：将高压板安装到同型号的正常电视上，若背光正常，说明原电视灯管损坏；若仍不亮，则故障在高压板，用万用表测量灯管两端电阻（正常应为无穷大），若阻值较小，说明灯管老化或漏气。
Q2：高压板维修后出现背光闪烁，但元件无损坏，如何解决？
A：闪烁问题通常由驱动电路频率不稳定或输出电压不足导致，首先检查mos管和变压器的焊点是否牢固，虚焊会导致接触不良，测量振荡芯片的供电电压是否稳定（若有纹波，需更换滤波电容），检查背光插头是否氧化，可使用酒精擦拭或更换插头，若以上均无效，可能是变压器磁芯饱和，需更换同型号变压器。
