在电路板维修工作中，选择合适的仪器是提升维修效率、准确判断故障点的关键，不同仪器针对不同的故障类型和维修场景，其功能和使用体验差异较大，以下从常用仪器的功能、适用场景及选购要点展开分析,帮助维修人员高效选择。
基础检测仪器：故障定位的“第一道防线”

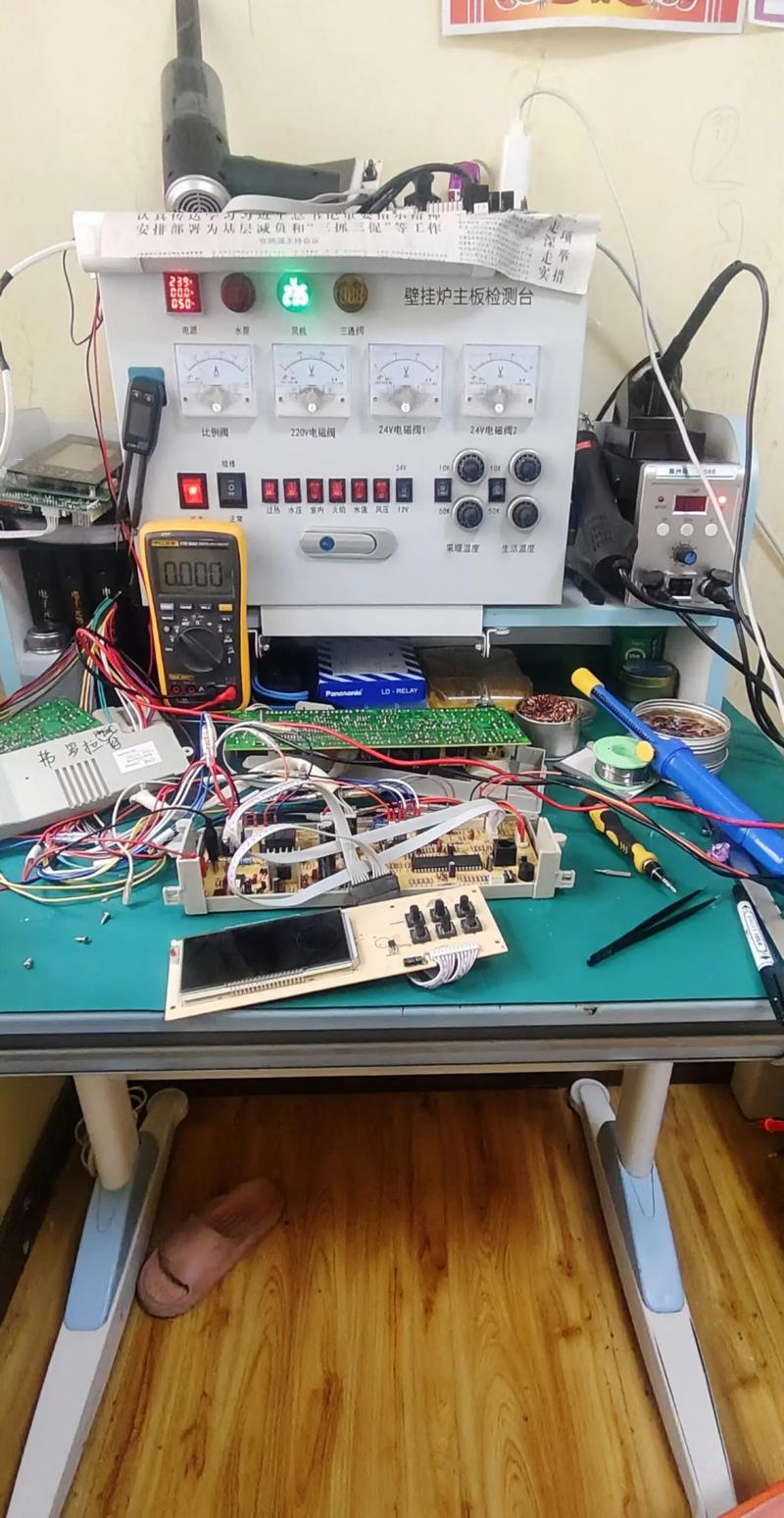

万用表
万用表是电路板维修中最基础的仪器，主要用于测量电压、电流、电阻及通断等参数，数字万用表（DMM）因其高精度和直观显示成为主流，推荐选择带自动量程、电容/二极管测试功能及数据保持功能的型号（如Fluke 17B+），对于维修模拟电路或电源模块，万用表的毫伏档和微安档可帮助检测微小信号异常；而通断档（蜂鸣档）则能快速排查短路、开路等线路故障。
示波器
示波器是观察信号波形的核心工具，尤其适用于数字电路、高频信号及通信接口的故障排查，入门级建议选择带宽≥100MHz、采样率≥1GSa/s的数字示波器（如Rigol DS1054Z），具备双通道即可满足多数需求；若维修高速数字电路（如DDR、USB接口），需考虑带宽≥500MHz的高性能型号，示波器的触发功能（如边沿、视频、协议触发）能精准捕获异常信号，配合FFT功能可分析频谱特性，判断干扰或时钟问题。
高级诊断仪器：深度故障分析的“利器”
线路维修仪（飞针测试仪）
针对多层板或无原理图的复杂电路板，线路维修仪（如AT-5000系列）通过飞针接触测试点，实现开路/短路检测、网络阻抗测试及元器件参数对比，其优势在于无需制作夹具，适合小批量维修和原型板调试，但价格较高，适合专业维修团队。
LCR数字电桥
电感（L）、电容（C）、电阻（R）的参数异常是电路板常见故障，LCR电桥（如Goodwell 828）可在不同频率下测量元件的实际值，区分“坏件”与“性能劣化”，电解电容的ESR（等效串联电阻）过高会导致电源纹波增大，LCR电桥的ESR测试功能可快速定位此类问题。
红外热像仪
过热元件是电路板故障的重要表征，红外热像仪（如FLIR E5）可非接触式扫描整个板面，实时显示温度分布，通过对比正常板与故障板的温度差异，能快速识别短路、过载或散热不良的元器件，尤其适用于电源板、功率模块的维修。

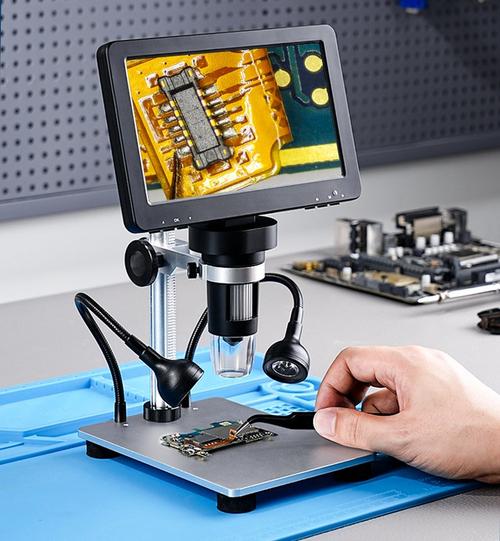

辅助维修工具：提升操作效率的“帮手”
焊接设备
精密焊台（如Hakko FX-951）配合温度控制、防静电设计，可避免焊接过程损坏元件；热风枪适合拆卸BGA、QFP等贴片元件，需选择可调风量、温度的型号（如Quick 701D）。
编程器/烧录器
对于程序丢失或固件损坏的板卡（如单片机、存储器），编程器（如TL866CS Plus）可支持多种芯片型号的读写和擦除，需关注其芯片库覆盖范围和操作软件的兼容性。
仪器选购对比表
| 仪器类型 | 核心功能 | 适用场景 | 选购要点 |
|---|---|---|---|
| 数字万用表 | 电压/电流/电阻测量，通断测试 | 通用电路板检测，电源模块维修 | 自动量程、真有效值、安全认证（CAT III） |
| 数字示波器 | 信号波形观测，频谱分析 | 数字电路、通信接口、高频信号调试 | 带宽≥100MHz，采样率≥5倍带宽 |
| LCR数字电桥 | L/C/R参数及ESR测试 | 电容、电感、变压器故障排查 | 支持多种频率测试，ESR量程覆盖 |
| 红外热像仪 | 温度分布成像，过热元件定位 | 电源板、功率模块散热不良检测 | 热分辨率≤0.05℃，测温范围-20℃~500℃ |
| 线路维修仪 | 开路/短路测试，网络阻抗分析 | 多层板、无图纸板故障诊断 | 飞针精度高，支持自定义测试脚本 |
相关问答FAQs
Q1：维修数字电路时，示波器带宽选多少合适？
A：示波器带宽需满足“5倍法则”，即带宽≥被测信号最高频率的5倍，维修USB 3.0信号（频率5GHz），需选择带宽≥1GHz的示波器；对于普通MCU（频率≤100MHz），100MHz带宽即可满足需求。
Q2：如何判断电解电容是否失效？
A：可通过万用表电阻档检测充电过程（正常电容应先阻值下降后回升），或用LCR电桥测量电容值和ESR，若电容值偏差＞20%或ESR显著增大（如超过0.1Ω）,则需更换。
