变频器MCU板作为变频器的控制核心,其维修需要结合电子电路原理、故障现象分析和实践经验，以下从基础检查、故障定位、常见问题处理、维修工具及注意事项等方面详细阐述维修技巧。
基础检查与安全防护
在维修前,必须确保断电并充分放电，避免电容残留电荷对人身和设备造成损害，使用万用表测量输入输出端子的短路情况，检查是否有明显的元件烧毁、鼓包、漏液等现象，观察PCB板上的铜线是否有断裂、焊点是否有虚焊或脱焊，特别是功率器件（如IGBT模块）的驱动电路部分，需仔细检查其周边电阻、电容的完好性，对于进水或受潮的MCU板，应先用无水酒精清洗，并置于干燥箱中低温烘干（温度控制在60℃以下，避免高温损坏元件），烘干后测量电源对地阻值，排除短路隐患后方可通电测试。

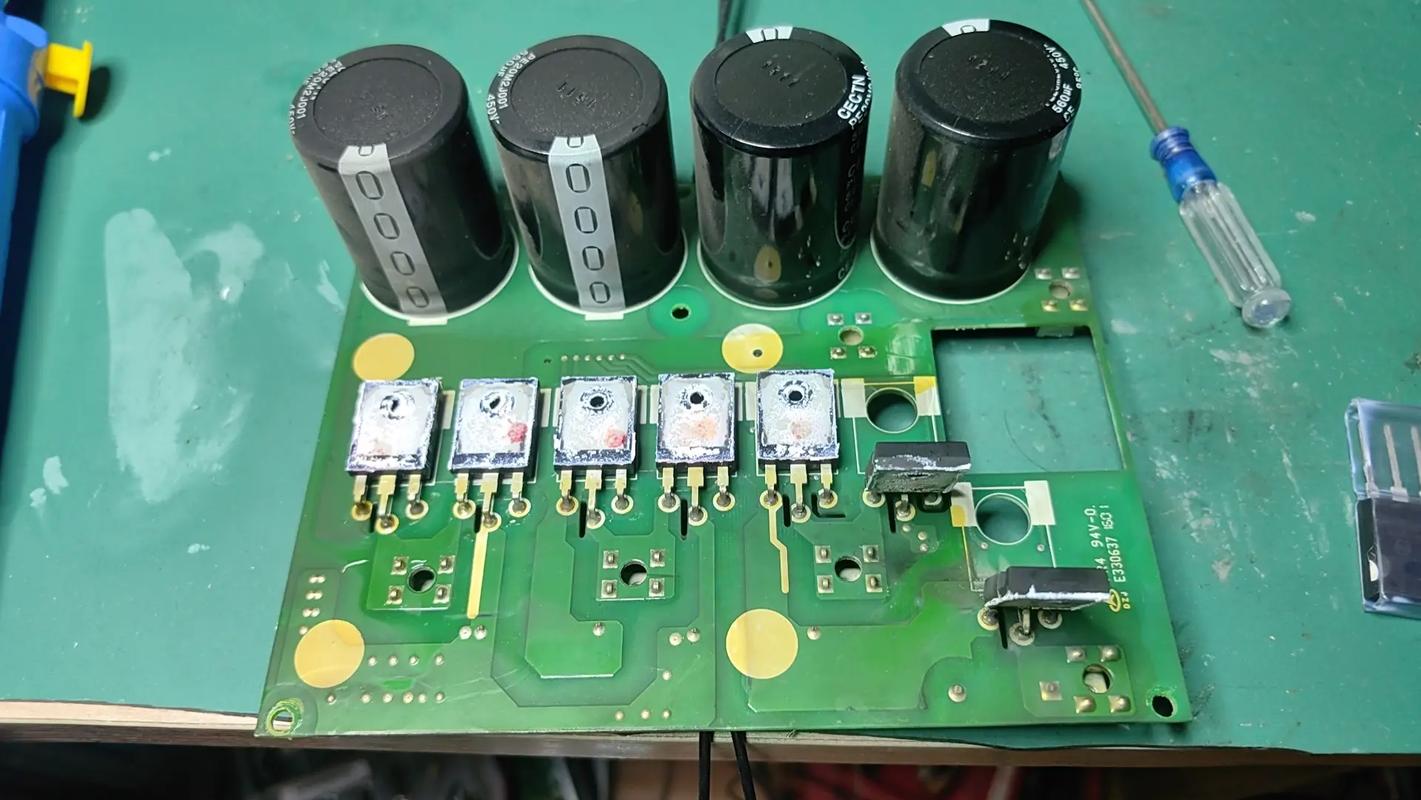

电源电路故障排查
电源电路是MCU板正常工作的基础,常见故障包括无输出、电压不稳或纹波过大，首先检查交流输入端的整流桥和滤波电容，使用万用表二极管档测量整流桥的正反向特性，判断是否击穿；滤波电容的容量可用电容表检测，若容量下降或漏电会导致直流电压波动，对于开关电源部分，需重点检测PWM控制器（如UC384x系列）、开关管及反馈电路，若输出电压为0V，可依次检查启动电阻是否开路、PWM控制器供电是否正常、开关管是否损坏，反馈电路中的光耦（如PC817）若损坏，会导致输出电压异常升高或降低，需用替换法验证，以下是常见电源元件故障现象对照表：
| 元件名称 | 常见故障 | 检测方法 | 故障影响 |
|---|---|---|---|
| 整流桥 | 二极管击穿或开路 | 万用表二极管档测量正反向电阻 | 输入电压异常，可能导致后级电路损坏 |
| 滤波电容 | 容量下降、漏液、鼓包 | 电容表测容量，目测外观 | 直流电压纹波大，MCU工作不稳定 |
| PWM控制器 | 损坏、无驱动输出 | 测量供电端电压及输出PWM波形 | 开关电源不工作，无电压输出 |
| 光耦 | 光电特性失效 | 替换法测试或测量输入输出端通断情况 | 反馈信号异常，输出电压失控 |
MCU及外围电路故障分析
MCU故障通常表现为程序跑飞、I/O口输出异常或内部时钟损坏，维修时需先检查MCU的供电电压（如5V、3.3V）是否稳定，时钟电路的晶振（常用频率4MHz-20MHz）和负载电容是否正常，可用示波器观察晶振是否有起振波形，复位电路中的复位芯片（如IMP811）或电容若失效，会导致MCU无法正常启动，需测量复位端的电平变化，若MCU的某个I/O口控制功能异常（如PWM输出、通信信号），可先检查该I/O口的外围电路，如上拉电阻、限流电阻是否损坏，再通过编程器读取MCU内部程序判断是否丢失（需注意芯片型号是否支持解密），对于带存储器（如EEPROM、Flash）的MCU板，若参数丢失或紊乱，需使用专用编程器重新写入正确参数，并确保通信线路（如RS485总线）的终端电阻和抗干扰电容完好。

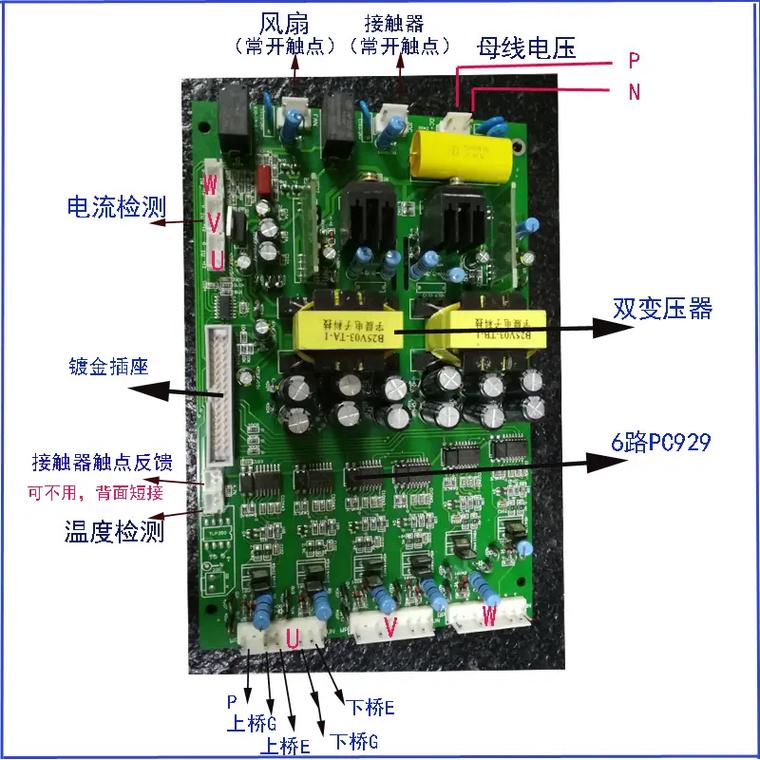

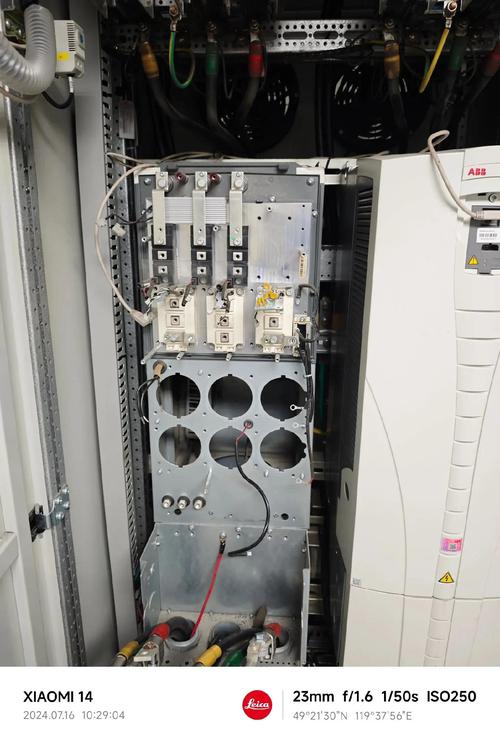

驱动电路故障处理
驱动电路是连接MCU与功率模块的桥梁,常见故障包括驱动信号丢失、过流保护误动作，驱动IC（如HCPL3120、TLP250）损坏会导致IGBT无法正常导通或关断，需测量其输入端是否有PWM信号（来自MCU），输出端是否有驱动电压（通常为+15V/-8V左右），若输入信号正常但无输出，多为驱动IC损坏；若输出电压异常，需检查供电电路中的稳压管（如7815、79L08）是否击穿，驱动电路中的隔离光耦若性能下降，可能引入干扰信号，导致IGBT误触发，可用示波器观察PWM波形的上升沿和下降沿是否陡峭，是否存在毛刺，过流保护电路中的采样电阻（通常为毫欧级）或电流检测芯片（如HCPL7840）若损坏，会使变频器频繁报过流故障，需用万用表精确测量采样电阻的阻值是否变化。
通信与接口电路维修
通信故障是MCU板常见问题之一,包括无法与上位机通信、参数设置失败，对于RS485通信接口，需检查通信芯片（如MAX485）的供电、DE/RE控制电平是否正常，A、B线之间的差分信号电压是否在合理范围（通常为+2V~+6V），若通信时好时坏，多为线路干扰或终端电阻缺失（通常为120Ω），需检查通信线缆屏蔽层是否接地良好，对于CAN总线通信，需检查CAN收发器（如TJA1050）的终端电阻和CAN_H、CAN_L线之间的电阻（正常应为60Ω左右），数字量输入/输出接口的光耦（如PC817）若损坏，会导致外部信号无法输入或MCU指令无法输出，需逐一测量光耦的输入输出端通断情况。
维修工具与注意事项
维修MCU板需配备专业工具,包括万用表（带二极管档、电容档）、示波器（带宽至少50MHz）、编程器、电烙铁（温度可调，建议使用恒温烙铁）、热风枪（拆贴片元件用）及放大镜（观察微小焊点），焊接时需选用低熔点焊锡，避免高温损坏元件，焊接时间控制在3秒以内，防止铜箔脱落，更换元件时，优先选用原型号或参数完全替代的元件，特别是功率器件、驱动IC等关键元件，需注意耐压值、电流容量等参数，维修后需进行空载测试，逐步加载观察电压、电流波形是否正常，避免因维修不当导致故障扩大。
相关问答FAQs
Q1：变频器MCU板通电后无反应，如何快速排查？
A：首先检查输入电源是否正常，测量MCU板的直流母线电压是否稳定；其次检查电源电路的输出电压（如5V、3.3V）是否存在，若电压为0V，多为整流桥、滤波电容或开关电源故障；若电压正常但MCU无反应，需检查时钟电路、复位电路及MCU是否损坏，可用示波器观察晶振波形和复位端的电平变化。
Q2：维修MCU板时，如何判断驱动电路是否正常？
A：驱动电路正常需满足三个条件：一是MCU输出的PWM信号波形完整（频率、占空比符合要求）；二是驱动IC的输入端有PWM信号，输出端有+15V/-8V的驱动电压；三是功率模块的栅极-发射极之间有稳定的驱动电压（通常为+12V/-5V），可用示波器依次测量上述点，若某环节异常，则对应排查驱动IC、供电电路或相关元件。
