在没有电路图的情况下进行设备维修,对于维修人员来说是一项极具挑战性的任务，但并非不可能完成，这需要维修人员具备扎实的电子技术基础、丰富的实践经验、严谨的逻辑思维能力以及细致入微的观察力，本文将详细阐述在没有电路图的情况下，如何通过一系列系统化的步骤和方法，逐步排查并解决设备故障，最终实现维修目标。

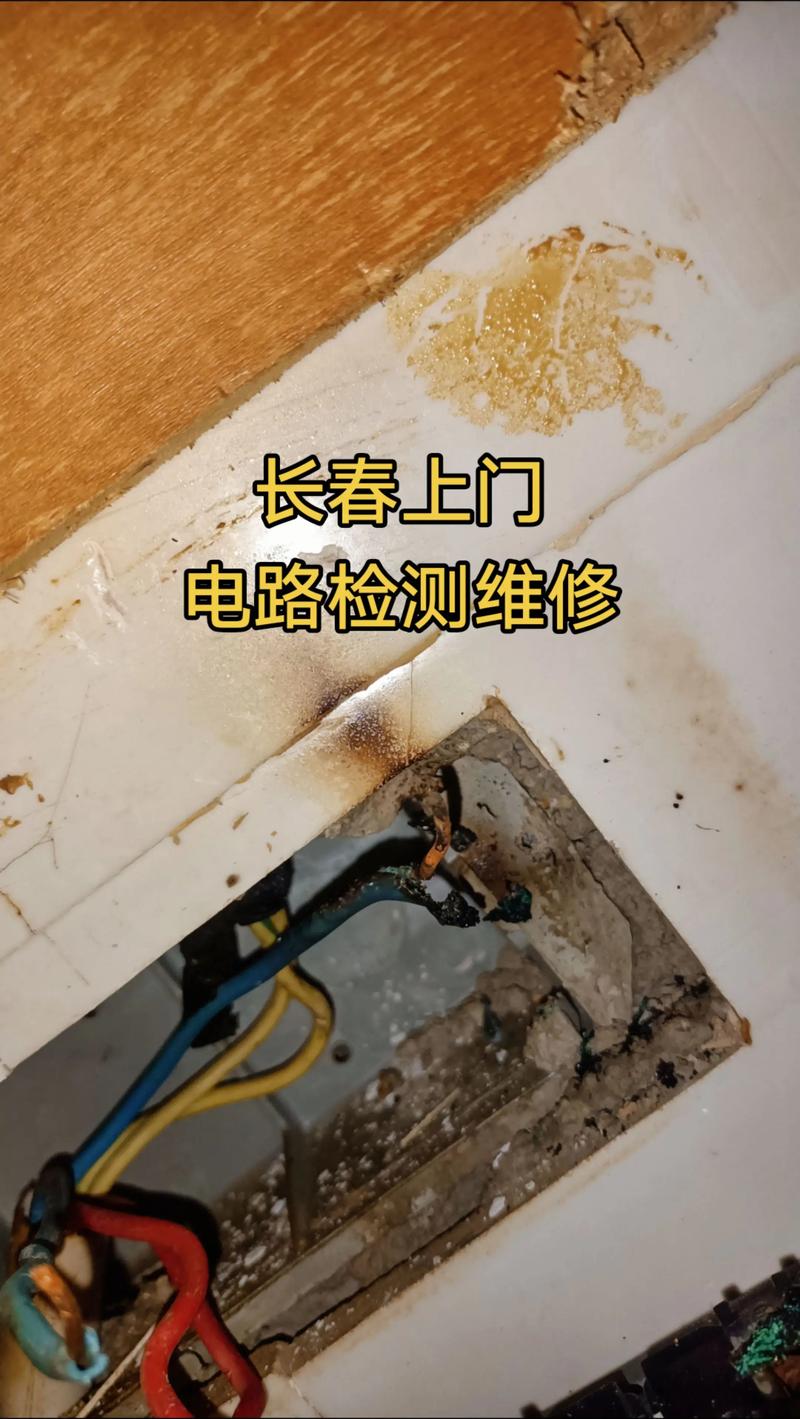

当拿到一台故障设备且没有电路图时,第一步也是最关键的一步，是进行详细的外观检查和故障现象确认，这一阶段的目标是尽可能多地收集关于故障设备的直观信息，检查内容包括：设备的外观是否有明显的物理损伤，如外壳破损、元器件烧焦、鼓包、漏液、引脚断裂等；电源线、数据线、接口等连接部位是否松动、氧化或损坏；设备上的标签、型号、版本号等信息是否清晰，这些信息有时能帮助找到类似设备的电路图或维修手册，必须向用户详细了解故障发生的过程、具体现象、设备的工作环境以及是否进行过不当操作等，是突然完全不通电，还是通电后有异响、异味，或者是部分功能失常，将这些现象准确记录下来，为后续的故障分析提供第一手资料，在不通电的情况下，使用万用表的电阻档对电源输入端进行初步检测，检查是否存在明显的短路或断路情况，例如保险丝是否熔断，电源线是否导通，关键电源路径上的大功率电阻是否开路等，这一步是为了防止在通电时可能造成的二次损坏，确保维修过程的安全。
在完成初步检查后,如果确认设备没有严重的短路故障，可以谨慎地进行通电测试，但必须做好限流和防护措施，通电测试的目的是进一步确认故障现象，并观察设备在通电后的即时反应，应密切观察设备的指示灯状态、是否有异常声响（如嗡嗡声、啪啪声）、是否有异常气味（如烧焦味）以及关键元器件（如变压器、功率管、电容）的温度变化，如果设备有显示屏，应关注屏幕上是否有错误代码或提示信息，这些现象往往能直接指向故障的大致范围，电源指示灯不亮且无任何反应，故障很可能出在电源部分；而有异响或异味，则通常与功率放大电路、电源变压器或大电流供电部分有关，在通电测试过程中，一旦发现任何异常，应立即切断电源，防止故障扩大。

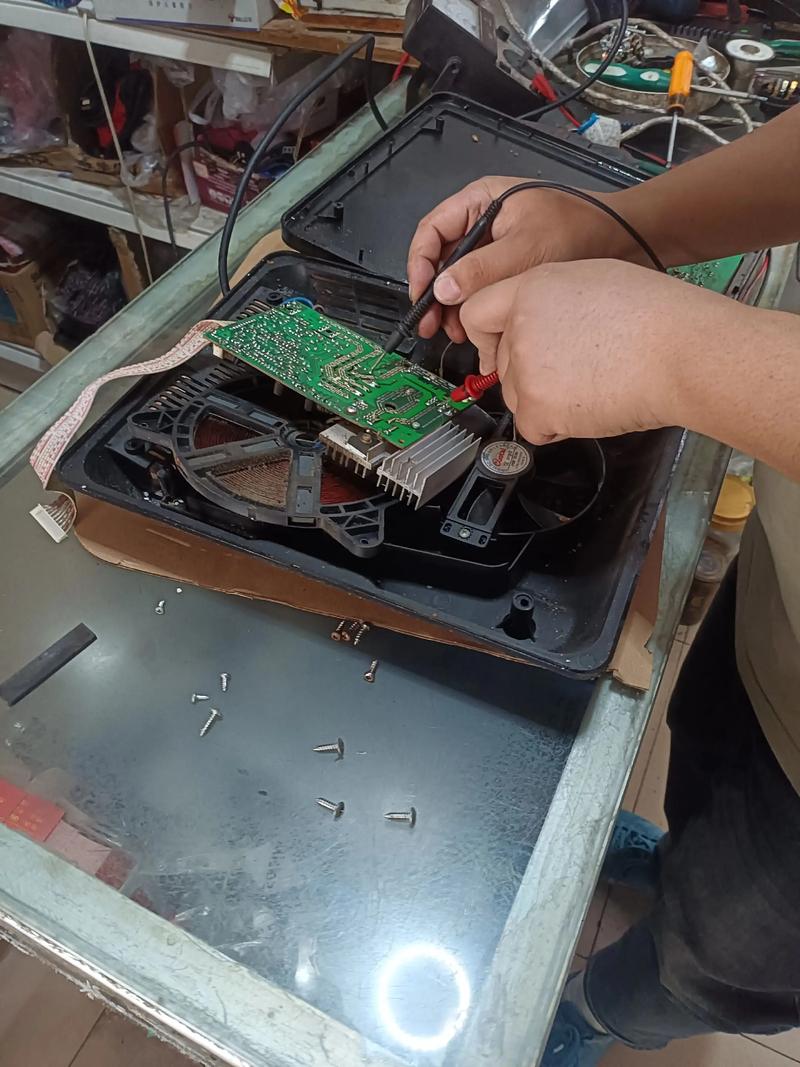

通电测试后,便进入了核心的故障排查阶段，在没有电路图的情况下，逻辑分析和信号追踪是主要手段，可以根据设备的功能框图（即使没有详细电路图，也可以根据设备功能推测大致的信号流程）来划分功能模块，一台液晶电视大致可以划分为电源模块、主板（控制系统）、驱动板（屏驱动模块）、背光模块等，根据故障现象，判断故障可能发生在哪个模块，图像异常但声音正常，则故障很可能在驱动板或屏驱动模块；无图像无声音，则可能是电源模块或主板故障，确定大致模块后，便需要借助仪器进行逐级排查，万用表是最基本的工具，用于测量各关键测试点的电压、电阻值，测量电源模块输出的各路电压是否正常，测量晶体管的各极电压是否正常工作状态，测量集成电路的供电脚是否得到正常电压，示波器则能提供更直观的信号波形信息，对于数字信号和模拟信号的检测至关重要，通过测量时钟信号、数据信号、控制信号等是否正常，可以快速定位到信号中断或异常的节点，在主板维修中，测量CPU的时钟信号是否正常，复位信号是否有效，如果这些基本信号异常，则CPU无法正常工作。

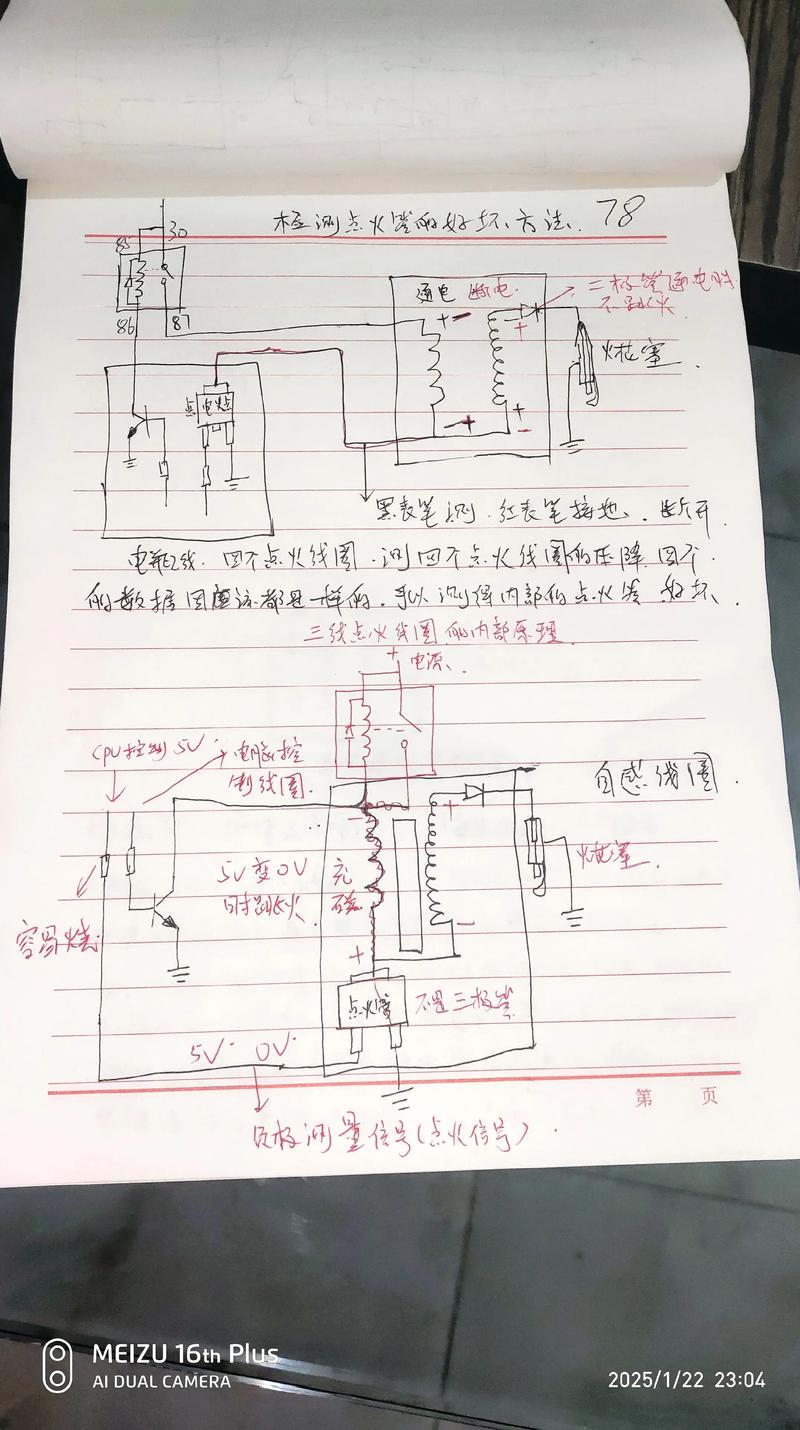

在测量过程中,需要结合电路原理进行分析，虽然没有了具体的电路图，但大多数电子电路都遵循一些基本的设计规律，大多数集成电路都需要稳定的工作电压，其供电脚通常会通过滤波电容接地；晶体管作为开关或放大元件，其基极、集电极、发射极之间的电压关系应符合其工作状态（饱和、放大、截止）；数字电路的输入输出信号应符合逻辑关系，通过对比正常元器件和故障元器件在电压、电阻、波形上的差异，往往能找到故障点，一个正常的NPN型三极管在饱和导通时，基极-发射极电压约为0.7V，集电极-发射极电压接近0V；如果测量结果与此严重不符，则该三极管或其外围电路可能存在故障，对于复杂的集成电路，如果其供电正常，但关键引脚无信号输出或信号异常，且外围元件经检查无问题，则很可能是集成电路本身损坏。
除了仪器测量,元器件替换法也是一种非常有效的辅助手段，当怀疑某个元器件损坏时，如果有同型号的良好元器件进行替换，观察故障是否消除，可以快速确认故障点，这对于一些难以测量的元器件，如电容（性能下降）、电感（匝间短路）等，尤其有用，观察法在维修过程中也贯穿始终，通过放大镜仔细观察元器件的焊点是否有虚焊、脱焊，PCB板是否有线路断裂、腐蚀，集成电路是否有鼓包、裂纹等，有时，故障点就隐藏在这些细微之处。
维修完成后,还需要进行功能测试和可靠性验证，确保设备的各项功能恢复正常，并且在长时间工作或不同工作条件下，故障不再复发，整理维修记录，总结故障原因和维修过程，这不仅能为今后的维修工作提供参考，也能提升自身的维修技能。
相关问答FAQs
问题1：在没有电路图的情况下，维修时如何找到关键测试点？ 解答：在没有电路图的情况下，找到关键测试点主要依赖于对电路功能的理解和元器件工作原理的掌握，可以根据设备的电源输入端开始，沿着电源路径寻找电源滤波电容、稳压集成电路（如78xx系列）等，这些点通常有固定的电压值，是重要的测试点，对于功能模块，如音频放大电路，可以找到功率放大集成电路的输入、输出脚及其供电脚；对于数字电路，可以找到CPU、存储器等核心芯片的电源、时钟、复位脚，接口电路的引脚也是关键测试点，例如USB接口的电源脚、数据脚，其电压和信号特征是相对固定的，参考同型号设备的公开资料、维修视频或论坛中的讨论，也能获取一些关键测试点的信息，积累常见元器件和典型电路的测试点数据，有助于快速定位。
问题2：如果怀疑某个集成电路损坏，但没有图纸和资料，如何确认？ 解答：确认无图纸资料集成电路的损坏，需要结合多种方法进行综合判断，测量其供电脚是否得到正常的工作电压，这是集成电路正常工作的前提，如果供电异常，应先检查供电电路，测量关键引脚的直流电压，与正常同型号设备（如果有的话）进行对比，或者根据集成电路的功能和引脚定义（通过查阅该型号集成电路的数据手册，通常在网上可以找到）分析电压是否合理，运算放大器的同相、反相输入端电压关系，逻辑门电路的输入输出电平，使用示波器观察其输入、输出波形以及时钟信号（如果是数字集成电路）是否正常，波形是否符合预期，如果供电正常，关键引脚电压异常，且外围元器件经检查无问题，输入信号也正常，但无输出信号或输出信号异常，则该集成电路损坏的可能性较大，可以通过替换法，用同型号的良好集成电路进行替换，如果故障排除，则可确认该集成电路损坏。
