LED芯片倒装技术是一种先进的封装工艺，通过将芯片的电极面朝下贴装在基板上，实现了电流传输路径的优化、散热性能的提升以及光效的显著改善，与传统正装技术相比，倒装技术从根本上解决了正装芯片中电流需穿过透明导电层和发光层才能到达电极的问题，减少了电阻损耗和光吸收，从而提高了LED的出光效率和可靠性，该技术结合了芯片结构优化、封装材料创新和制造工艺改进，已成为高功率、高亮度LED芯片的主流技术方向之一。

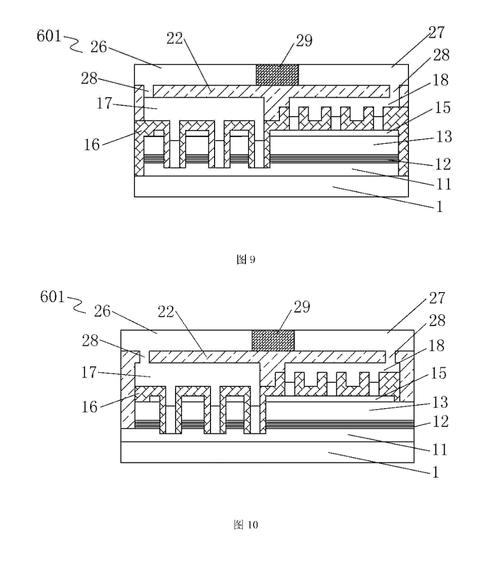

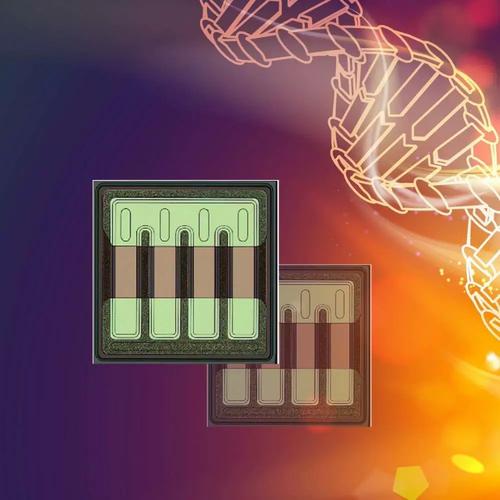

从技术原理来看，LED芯片倒装技术的核心在于芯片结构的重新设计，传统正装芯片的电极位于芯片正面，电流从正面电极流入，经过p-GaN层、有源层和n-GaN层后，从背面电极流出，这种结构中，电流需穿透p型层的透明导电层（如ITO），而该层存在一定的电阻率和光吸收率，导致电能损耗和光损失，倒装芯片则通过在芯片背面制作金属电极，将芯片翻转后直接键合到基板上，电流从背面电极直接流入n-GaN层，经由有源层和p-GaN层后，从正面电极流出，这种“倒置”的电流路径避免了透明导电层的阻碍，降低了串联电阻，同时减少了光子在电极区域的吸收，从而提升了内量子效率和出光效率，倒装芯片的正面电极通常采用较小的尺寸或网格状设计，进一步减少了电极对发光面的遮挡,提高了光提取效率。
在制造工艺方面，LED芯片倒装技术涉及多个关键步骤，首先是芯片制造环节，需要在蓝宝石或硅基衬底上外延生长GaN基LED结构，然后通过光刻、蚀刻等工艺在芯片背面制作n型和p型金属电极，通常采用钛、铝、金等多层金属结构以实现良好的欧姆接触和低电阻，对芯片进行减薄处理，通常将衬底厚度从几百微米减薄至100微米以下，以降低散热热阻和光吸收，减薄后，芯片背面需制作保护层和绝缘层，并通过激光剥离或机械研磨方式去除部分衬底，露出电极区域，随后，将芯片翻转，通过金锡焊料或导电胶将其键合到基板上，基板材料通常选择硅、陶瓷或金属基复合材料，这些材料具有高热导率，能有效将芯片产生的热量传导出去，键合完成后，通过化学机械抛光（CMP）技术对芯片背面进行平整化处理，确保电极与基板的良好接触，进行封装工艺，包括涂覆荧光胶、封装透镜等,最终形成完整的LED器件。
倒装技术的优势主要体现在散热性能、光效、可靠性和应用灵活性四个方面，在散热性能上，由于芯片直接键合到高热导率的基板上，热量可快速传导至基板和散热系统，降低了芯片结温，从而减少了因高温导致的光衰和寿命衰减，实验数据显示，倒装芯片的结温可比正装芯片降低20-30℃，在相同驱动电流下，光衰速率显著降低，在光效方面，倒装芯片的电流路径缩短，电阻损耗减少，同时避免了透明导电层的光吸收，使得外量子效率提升15%-20%，1mm²的正装芯片在350mA驱动电流下光效约为100lm/W，而相同尺寸的倒装芯片光效可达120lm/W以上，在可靠性方面，倒装芯片的电极位于背面，避免了正装芯片中电极因电迁移或机械应力导致的断裂问题，同时键合界面更加稳定，抗热冲击性能更强，在应用灵活性上，倒装芯片可支持更小的尺寸设计和更高的集成度，适合制造Mini LED和Micro LED显示器件，同时可通过基板设计实现电流的均匀分布,提升显示器件的亮度和色彩均匀性。
LED芯片倒装技术也面临一些挑战，首先是制造成本较高，背面电极制作、芯片减薄、激光剥离等工艺步骤复杂，设备投入大，导致单颗芯片成本比正装芯片高20%-30%，其次是工艺难度大，芯片减薄过程中容易出现破裂或翘曲，键合时对准精度要求极高（通常需控制在±5μm以内），否则可能导致虚焊或短路，倒装芯片对基材料的热膨胀系数（CTE）匹配要求严格，若基板与芯片的CTE差异过大，在温度变化时会产生热应力，导致芯片开裂或键合层失效，蓝宝石芯片的CTE约为7×10⁻6/K，而硅基板的CTE约为2.6×10⁻6/K，两者差异较大,需通过过渡层或优化键合工艺来缓解热应力问题。
为解决上述挑战，行业正在从材料、工艺和设计三个方向进行创新，在材料方面，开发新型高热导率基板材料，如氮化铝（AlN）陶瓷基板（热导率可达180W/m·K）或金属基复合材料（如铜/金刚石复合基板，热导率超过500W/m·K），以进一步提升散热性能，研究低CTE的衬底材料，如硅碳化物（SiC），其CTE约为4×10⁻6/K，与蓝宝石芯片更接近，可减少热应力，在工艺方面，采用先进的减薄技术，如等离子体减薄或化学机械抛光，提高芯片减薄后的平整度和良率；通过等离子体活化键合（PAB）或 transient liquid phase bonding（TLP）键合技术，降低键合温度和时间，减少热应力对芯片的影响，在设计方面，优化电极结构，如采用分布式电极或三维电极设计，提高电流分布均匀性；通过仿真模拟优化基板结构，如加入微流道散热设计或热通孔（Via）,增强散热效率。
以下是倒装芯片与传统正装芯片的性能对比表格：
| 性能参数 | 传统正装芯片 | 倒装芯片 | 提升幅度 |
|---|---|---|---|
| 外量子效率 | 50%-60% | 65%-75% | 15%-20% |
| 结温（350mA下） | 85-90℃ | 65-70℃ | 降低20-30℃ |
| 热阻（K/W） | 15-20 | 5-8 | 降低50%-60% |
| 光衰率（1000h） | 15%-20% | 5%-10% | 降低50%-70% |
| 电极遮挡损失 | 5%-10% | 2%-5% | 降低50%-70% |
| 可靠性（寿命） | 30,000-50,000h | 50,000-100,000h | 提升50%-100% |
随着技术的不断进步，LED芯片倒装技术正在向更高集成度、更低成本和更广泛应用领域拓展，在显示领域，倒装芯片已成为Mini LED和Micro LED的核心技术，通过巨量转移技术将倒装Micro LED芯片转移到驱动基板上，可实现高分辨率、高亮度的显示效果，目前已应用于高端电视、AR/VR设备等领域，在照明领域，倒装芯片结合COB（Chip on Board）封装技术，可制造高功率LED模组，光效可达150lm/W以上，适用于隧道灯、工矿灯等特种照明，倒装芯片在植物照明、紫外LED、红外LED等新兴领域也展现出巨大潜力，例如紫外倒装芯片通过优化电极结构和AlN基板，可提高深紫外LED的输出功率和寿命,用于杀菌消毒和医疗设备。
相关问答FAQs：
-
问：LED芯片倒装技术相比正装技术的主要优势是什么？
答：倒装技术的主要优势包括：①电流路径优化，减少电阻损耗和光吸收，提升外量子效率15%-20%；②散热性能显著改善，结温降低20-30℃，热阻减少50%-60%；③电极位于背面，减少对发光面的遮挡，降低光损失；④可靠性更高，寿命提升50%-100%，适用于高功率、高亮度应用场景。 -
问：LED芯片倒装技术目前面临的主要挑战有哪些？
答：倒装技术的主要挑战包括：①制造成本较高，背面电极制作、芯片减薄等工艺复杂，成本比正装芯片高20%-30%；②工艺难度大，芯片减薄易破裂，键合对准精度要求高（±5μm以内）；③热膨胀系数（CTE）匹配问题，若基板与芯片CTE差异大，易导致热应力失效；④巨量转移技术（用于Micro LED）尚未完全成熟,影响大规模生产效率。
