a316j驱动电路维修是一项需要综合理论知识和实践经验的技术工作，其核心在于通过系统性的故障排查与精准的元器件级修复，使驱动电路恢复正常功能，a316j作为常用的功率器件驱动芯片，广泛应用于电机控制、电源转换等领域，其驱动电路的性能直接影响整个系统的稳定性和可靠性，维修过程中，需遵循“先断电、再检测、后修复”的原则,确保操作安全与维修效率。

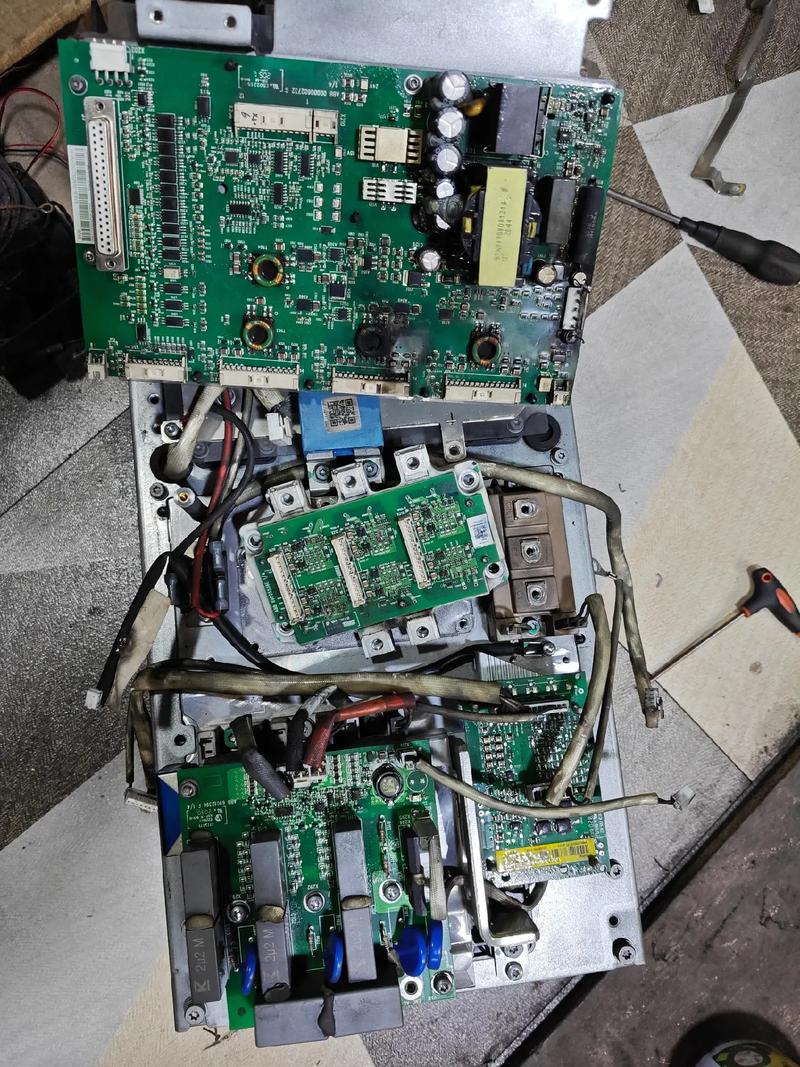

故障初步判断与安全准备
在开始维修前，首先确认设备故障现象，如输出无驱动信号、驱动波形异常、功率器件损坏等，随后，务必切断设备总电源，并在滤波电容充分放电后，使用万用表测量输入端与输出端是否存在短路或漏电现象，避免因残余电荷损坏测试仪器或引发触电风险，准备好维修工具，包括数字万用表、示波器、电烙铁、吸锡器、热风枪及常用元器件（如电阻、电容、二极管、a316j芯片等）。
关键检测步骤与常见故障点
电源供电检测
a316j驱动电路的正常工作依赖稳定的电源供应，通常为+15V/-8V或类似的对称电源，使用万用表直流电压档测量电源输入端电压，若电压异常或无输出，需排查电源电路本身故障，如整流桥、滤波电容、线性稳压器（如7815、79L08）等，常见故障点包括滤波电容鼓包、失效导致电压纹波过大,或稳压器击穿造成电压输出为零。
输入信号检测
a316j的输入端通常接受PWM控制信号，使用示波器观察输入信号波形，确认信号幅值、频率及占空比是否符合设计要求，若输入信号异常，需检查信号源及耦合电路（如限流电阻、耦合电容），若输入信号正常但输出无响应,则可能是a316j芯片损坏或外围电路故障。
输出信号检测
输出端连接功率器件（如IGBT、MOSFET）的栅极，正常情况下应能驱动功率器件的快速开通与关断，使用示波器测量输出波形，理想波形应为上升沿、下降沿陡峭的方波，若出现波形畸变、幅值不足或振荡，可能原因包括：栅极电阻过大导致驱动能力不足、栅极-发射极电容漏电、或a316j内部输出级损坏。
外围元器件排查
a316j外围电路的关键元器件包括限流电阻、加速电容、箝位二极管等,其故障特征及检测方法如下表所示：
| 元器件类型 | 常见故障 | 检测方法 |
|---|---|---|
| 限流电阻 | 阻值变大或开路 | 万用表电阻档测量，若阻值偏离标称值20%以上需更换 |
| 加速电容 | 漏电、失效 | 万用表电容档测量容量，或用电阻档检测充放电过程，若短路或无充放电现象则损坏 |
| 箝位二极管 | 击穿、反向漏电过大 | 万用表二极管档检测正反向特性，若正向压降异常或反向导通则需更换 |
| 光耦（若有） | 电流传输比下降、开路 | 测量输入端发光二极管压降及输出端三极管极间电阻，若异常则更换光耦 |
芯片本身检测
若外围电路均正常，但输出仍异常，需怀疑a316j芯片损坏，可测量各引脚对地电阻值，与正常值对比（参考芯片手册或同型号正常电路），若偏差较大（如输出端对地短路），则芯片损坏，更换芯片时，需注意焊接温度（建议不超过300℃）和时间，避免静电击穿,同时确保散热片安装牢固。
维修后的测试与验证
修复完成后，先进行空载测试，确认驱动电路输出波形正常，无振荡或过冲现象，随后逐步加载，观察功率器件的工作状态及温升情况，确保驱动电流、电压符合功率器件的需求，若测试中出现异常,需重新检查焊接质量及元器件参数匹配性。
相关问答FAQs
问题1：维修a316j驱动电路时，如何判断栅极电阻是否需要更换？
解答：判断栅极电阻是否需更换可通过以下方法：① 使用万用表测量电阻值，若与标称值偏差超过20%或出现开路、短路现象，则需更换；② 观察电阻外观，若表面发黑、开裂或烧焦，说明已过热损坏；③ 若示波器显示输出波形上升沿/下降沿缓慢，且排除其他因素后，可能是电阻阻值过大导致驱动能力不足，需更换更低阻值的电阻（但需确保不超过芯片最大输出电流）。
问题2：a316j驱动电路输出端出现振荡波形，可能的原因及解决方法是什么？
解答：输出端振荡波形通常由以下原因导致：① 栅极电阻与功率器件栅极-发射极电容构成RC参数不匹配，导致阻尼不足，可通过调整栅极电阻值（通常为10-100Ω）优化；② 驱动电路布局不合理，如输入输出信号线过长或平行布线引入干扰，需缩短布线、增加接地屏蔽；③ 供电电源纹波过大，导致芯片工作不稳定，可增大滤波电容容量或增加π型滤波电路；④ a316j芯片性能不良，更换同型号芯片后若仍存在振荡,则需考虑芯片本身问题。
