电机维修是保障工业生产及日常设备正常运行的关键环节，其中绕组接线方式的正确处理尤为核心，在常见的低压电机维修中，Y接法（星形接法）作为三相绕组的基本连接方式之一，不仅影响电机的运行性能，还直接关系到维修后的安全性与可靠性，本文将围绕电机维修中进出线的Y接法展开详细说明，包括原理、操作步骤、注意事项及常见问题处理。
Y接法的基本原理与适用场景
Y接法是将三相绕组的末端（或首端）连接在一起，形成一个中性点（星点），而三个首端（或末端）分别引出作为电源进线，其显著特点是：每相绕组承受的相电压等于线电压的1/√3（约0.577倍），因此适用于降压启动场景，如大功率电机轻载或空载启动时，可降低启动电流对电网的冲击，Y接法绕组中性点可接地，提供漏电保护，因此在需要安全接地的场合应用广泛。
在电机维修中，若原电机为Δ接法（三角形接法）但需降低启动电流，或更换绕组后需匹配电源电压（如380V电源接220V绕组），Y接法是常见的选择，需注意的是，Y接法满载时，电机输出功率约为Δ接法的58%，因此需根据负载特性合理选择,避免因转矩不足导致过载。
电机维修中Y接法的操作步骤
绕组首末端判别
维修时，若绕组首端标记模糊，需先通过实验法判别，常用方法有：
- 万用表法：用电阻档测量三相绕组电阻，阻值相同的三个端子为一相，假设为U1-U2、V1-V2、W1-W2。
- 感应法：将一相绕组（如U1-U2）接干电池，另一相（如V1-V2）接万用表（直流电压档），快速接通电池，若表针正偏，则V1与U1同为首端（或末端），反之则异名端。
出线端整理与绝缘处理
判别首末端后，将六个出线端（U1、U2、V1、V2、W1、W2）按顺序排列，用绝缘套管临时标记，清理绕组端部残留的绝缘漆、毛刺，确保无短路或接地隐患，对引出线套管进行加热收缩处理，增强绝缘强度。

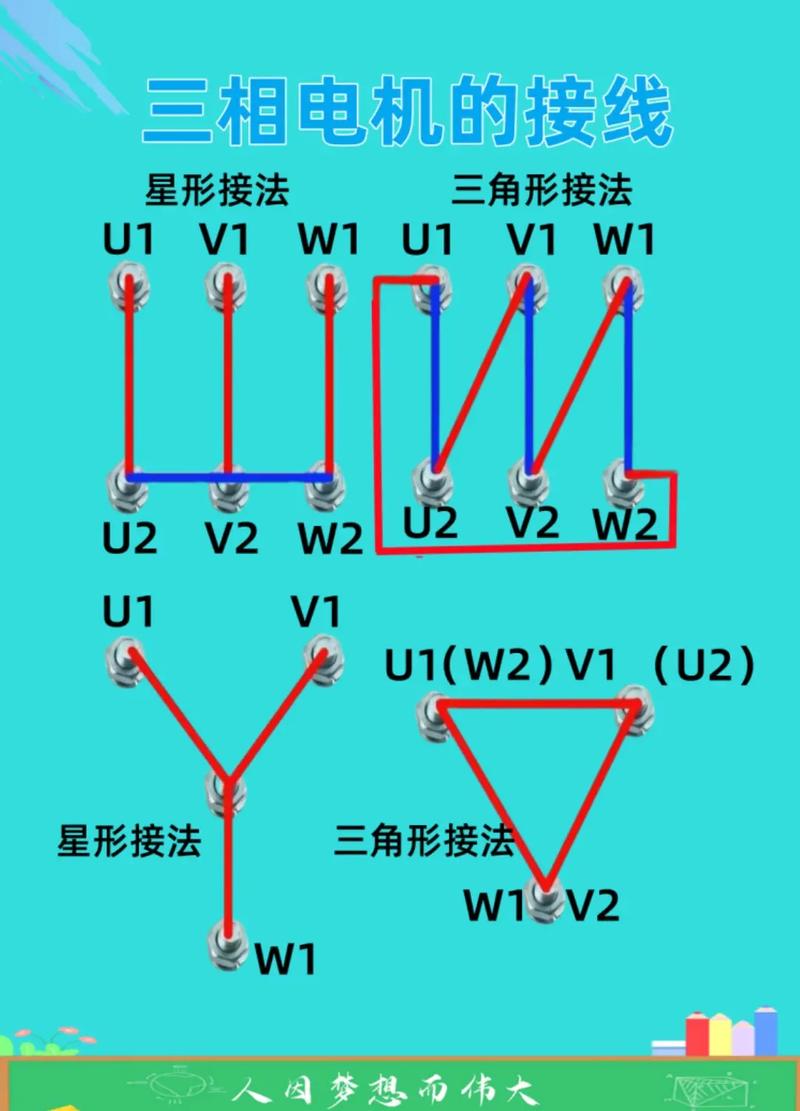

Y接法接线操作
- 星点连接：将三相绕组的末端（U2、V2、W2）或首端（U1、V1、W1）拧合在一起，形成中性点（星点），若为末端连接，则U1、V1、W1为电源进线；若为首端连接，则U2、V2、W2为电源进线（需根据电机设计确定）。
- 焊接与绝缘：星点连接处需用铜套管压接或锡焊，确保接触电阻≤0.1Ω，焊接后，用绝缘胶带包裹3-5层，再套入热缩管加热密封，防止潮气侵入。
- 进线端连接：将三根电源线（L1、L2、L3）分别与U1、V1、W1（或U2、V2、W2）连接，用接线端子固定后，套上相色套管（黄、绿、红分别对应L1、L2、L3），便于识别。
接线后的检查与测试
- 绝缘电阻测试：用500V兆欧表测量相间绝缘（U1-V1、V1-W1、W1-U1）及相对地绝缘（绕组对机壳），阻值应≥10MΩ。
- 直流电阻测试：用万用表低阻档测量三相绕组直流电阻，平衡误差≤2%，确保无断路或匝间短路。
- 空载试验：接入电源，测量空载电流（约为额定电流的20%-50%），三相电流不平衡度≤5%，同时检查电机转向、振动及温升是否正常。
Y接法维修中的注意事项
- 电压匹配：Y接法电机额定电压必须与电源线电压匹配，例如380V电源下，绕组额定电压应为220V（相电压），若误将220V绕组用于380VΔ接法，会导致绕组烧毁。
- 中性点接地：Y接法电机中性点应可靠接地（接地电阻≤4Ω），防止因漏电引发触电事故，接地线需采用黄绿双色线，截面积≥1.5mm²。
- 绕组对称性：维修时需确保三相绕组匝数、线径一致，否则会导致三相电流不平衡，引发过热，可通过匝间测试仪或匝数测量工具检查。
- 环境防护：潮湿或腐蚀性环境中，接线端子需涂抹防水绝缘胶，并加装防护罩，避免进水或氧化。
常见故障与处理
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 三相电流严重不平衡 | 绕组匝间短路 | 重新绕制绕组，更换短路线圈 |
| 星点连接虚接 | 重新焊接星点，确保接触良好 | |
| 空载电流过大 | 绕组匝数不足 | 增加绕组匝数，调整气隙 |
| 铁芯短路 | 在铁芯短路处插入绝缘片，或更换铁芯 | |
| 绝缘电阻低 | 接线端子受潮 | 烘干绕组，重新做绝缘处理 |
| 绕组绝缘老化 | 更换绕组，浸漆烘干 |
FAQs
问：Y接法电机能否长期满载运行？
答：Y接法电机满载时，相电流等于线电流，但输出功率约为Δ接法的58%，若需长期满载，需选择功率匹配的Y接法电机，或确保负载率≤60%，避免因转矩不足导致绕组过热，若负载较大，建议采用Y-Δ启动方式，启动时为Y接法（低电流），运行后切换为Δ接法（高转矩）。
问：维修后Y接法电机转向错误，如何调整？
答：电机转向由三相电源相序决定，调整时，只需将任意两根电源线（如L1与L2）对调即可，无需改变绕组内部接线，原接线为L1-U1、L2-V1、L3-W1，转向错误后改为L1-V1、L2-U1、L3-W1，电机转向将反转，若无法调整电源，也可在电机接线盒内交换两相绕组的首端（如U1与V1对调）。
