电路板维修是一项需要综合知识和技能的技术工作,涉及电子、电路、焊接、检测等多个领域，维修人员需系统掌握相关理论和实践技巧，才能高效定位故障并修复电路板，以下从基础知识、电路分析、工具使用、故障排查、焊接技术及安全规范等方面详细说明电路板维修所需具备的知识。
电子电路基础知识
电路板维修的核心是理解电子元器件的特性及电路工作原理,需掌握以下基础内容：

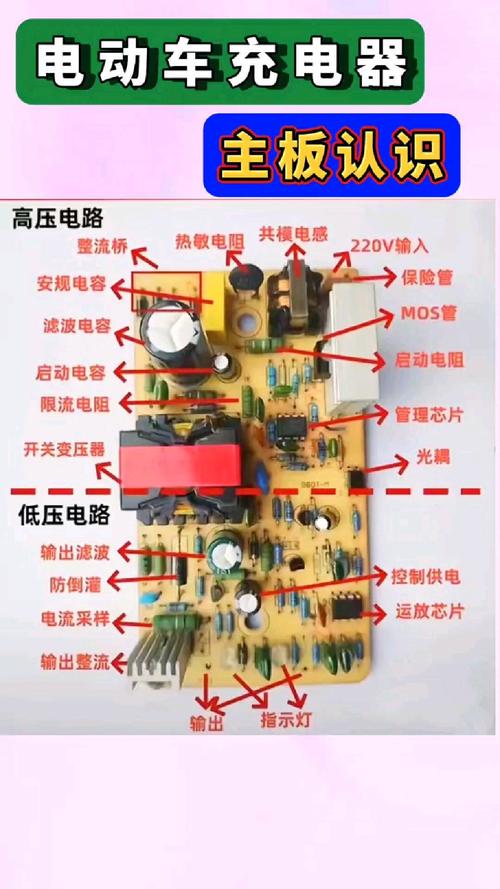

- 元器件识别与特性：熟悉电阻、电容、电感、二极管、三极管、场效应管、集成电路（IC）等常用元器件的符号、参数（如电阻的阻值、电容的容值、三极管的放大倍数）、封装形式（如直插式、贴片式）及好坏判断方法，用万用表检测二极管正向导通、反向截止的特性，判断其是否击穿或开路；测量三极管各极间阻值，判断其放大状态是否正常。
- 电路基本定律：掌握欧姆定律（U=IR）、基尔霍夫电流定律（KCL）、基尔霍夫电压定律（KVL）等，能分析简单电路的电压、电流关系，理解分压、分流、滤波、放大等基本电路的工作原理。
- 模拟电路与数字电路：了解模拟电路（如放大电路、振荡电路、滤波电路）的线性特性和数字电路（如逻辑门、触发器、计数器）的开关特性，能区分模拟信号与数字信号的不同处理方式，例如运算放大器的同相/反相输入端电压关系，或TTL/CMOS逻辑电平的标准范围。
电路图识读与分析能力
电路图是电路板的“语言”，维修人员需具备快速识读和分析电路图的能力：
- 原理图与PCB图：掌握原理图中各元器件的连接关系及信号流向，理解PCB图中实际布线与原理图的对应关系，例如电源模块、信号处理单元、控制单元等功能模块的划分。
- 单元电路分析：能将复杂电路拆解为电源、放大、逻辑、接口等单元电路，逐一分析其功能，开关电源原理图中，需理解整流、滤波、PWM控制、反馈等环节的工作流程；数字电路中，需根据逻辑图判断输入输出状态变化。
- 信号流程追踪：结合原理图和PCB图，追踪关键信号（如时钟信号、数据信号、控制信号）的路径，通过测量信号波形、电压值判断是否异常，例如用示波器检测CPU时钟信号的频率是否稳定，数据信号是否存在失真。
常用工具与仪器的使用
熟练操作维修工具和仪器是故障定位的基础,需掌握以下设备的使用方法：
- 基础工具：电烙铁（恒温烙铁、防静电烙铁）、热风枪（用于贴片元器件拆焊）、吸锡器、镊子、螺丝刀、放大镜（或显微镜）等，掌握焊接技巧（如五步焊接法）、拆焊方法（如吸锡带、热风枪温度参数设置）。
- 测量仪器：
- 万用表：用于测量电压、电流、电阻，判断元器件通断、电压是否正常（如电源输出电压、三极管各极电压）。
- 示波器：观察信号波形（如脉冲、正弦波），分析频率、幅度、相位是否异常，例如检测通信接口的RX/TX信号是否存在干扰。
- 信号发生器：用于产生测试信号（如方波、正弦波），辅助判断电路功能模块是否正常响应。
- LCR数字电桥：测量电感、电容的参数（如容值、ESR值），判断电容是否失效（如ESR过高导致滤波不良）。
- 编程器/烧录器：用于修复或重写存储芯片（如Flash、EEPROM）中的程序，解决程序丢失或损坏问题。
故障排查方法与逻辑思维
电路板故障排查需遵循“先外后内、先易后难、先电源后负载”的原则，常用方法包括：
- 直观法：观察电路板是否有明显损坏，如元器件烧焦、裂痕、虚焊、漏液、铜箔断裂等，通过嗅觉判断是否有元器件烧焦的异味。
- 电压测量法：测量关键点电压（如电源输入/输出、IC引脚电压、三极管各极电压），与正常值对比（参考原理图或同型号正常板），判断故障范围，电源输出电压为0V，可能是保险丝熔断、整流桥损坏或PWM芯片故障。
- 电流测量法：测量电路总电流或支路电流，判断是否存在短路（电流过大）或开路（电流过小）故障，电源负载电流远大于正常值，说明后级电路存在短路。
- 电阻测量法：断电状态下测量元器件阻值或线路通断，判断是否短路（如电阻阻值变小、电容漏电）或开路（如电感断路、线路断裂）。
- 替换法：对可疑元器件（如电容、IC、晶振）进行替换，用正常元器件替换后观察故障是否消失，适用于难以检测的软故障（如性能下降的电容）。
- 信号注入法：从信号源开始，逐级注入测试信号，用示波器或万用表观察后级电路响应，判断故障出现在哪一级，在音频放大电路输入端注入音频信号，若前级有输出而后级无，则故障在后级放大电路。
焊接与拆焊技术
焊接是电路板维修的关键操作,需掌握以下技能：
- 直插元器件焊接：掌握电烙铁温度控制（一般为300-350℃）、焊锡用量、焊接时间（避免过热损坏元器件），确保焊点光滑、无虚焊、假焊。
- 贴片元器件焊接：使用热风枪时，需根据元器件大小调整温度（一般为300-400℃）和风量，避免吹走小元器件或损坏PCB；对于精密贴片（如0402封装），需配合显微镜操作。
- 拆焊技巧：对于多引脚IC（如QFP、BGA），需使用专用拆焊工具（如热风枪配合预热台、BGA返修台），避免拆焊时损坏焊盘或PCB；吸锡器或吸锡带可用于清除多余焊锡，便于更换元器件。
- 焊接后处理：检查焊点质量，清理助焊剂残留，避免腐蚀PCB；对于多层板，需确保焊盘与内层线路连接良好，避免虚焊。
安全规范与防护知识
电路板维修涉及高压、高温、静电等风险，需严格遵守安全规范：
- 防静电措施：佩戴防静电手环、使用防静电垫、避免穿化纤衣物，防止静电击穿敏感元器件（如MOS管、CMOS芯片）。
- 高压防护：维修电源板时，需先断电并放电（如电容放电），避免触电；使用隔离变压器，防止电路带电。
- 设备安全：定期检查工具绝缘性能，避免使用老化或损坏的电源线；焊接时远离易燃物品，防止火灾。
- 个人防护：佩戴护目镜（防止焊锡飞溅）、手套（防止烫伤），保持工作场所通风，避免吸入有害气体。
经验积累与学习更新
电路板维修经验至关重要,需通过实践积累常见故障案例（如电源板电容鼓包、数字电路晶振停振、接口芯片虚焊等），并关注行业新技术（如高速PCB、嵌入式系统、新型封装工艺），学习维修手册和论坛案例，提升故障判断能力。
相关问答FAQs
Q1：电路板维修时，如何判断电容是否损坏？
A：判断电容损坏可通过以下方法：① 万用表检测：用万用表电容档测量容值，若偏差超过±20%或无容量，说明电容失效；② ESR检测：用LCR电桥测量等效串联电阻（ESR），若ESR过高（如滤波电容ESR＞0.5Ω），可能导致滤波不良；③ 直观观察：电容是否有鼓包、漏液、裂痕等物理损坏；④ 代换法：用同规格电容替换，观察故障是否消失。
Q2：维修时发现PCB铜箔断裂，如何修复？
A：修复断裂铜箔可按以下步骤操作：① 清洁断裂处：用酒精或专用清洁剂清除断裂区域的氧化层和污垢；② 刮除阻焊层：用小刀或刮刀轻轻刮断裂点两侧的阻焊层，露出铜箔；③ 连接导线：选用直径合适的漆包线或裸铜线，一端焊接在断裂一侧的铜箔上，另一端焊接在另一侧铜箔上，确保焊接牢固；④ 加固绝缘：用环氧树脂胶或热缩管包裹焊接处，防止短路或氧化，对于多层板断裂，需借助专业设备（如飞针测试仪）定位内层线路损坏点，并重新布线修复。
