电子元件维修资料如何快速上手?

电子元件维修是一项需要结合理论知识与实践操作的技术工作,无论是消费电子、工业设备还是汽车电子领域,都离不开对故障元件的精准判断与修复,要掌握电子元件维修技能,需从基础理论、常用工具、故障诊断方法、常见元件维修技巧及安全规范等多个维度系统学习,同时积累实践经验才能逐步提升,以下从多个方面详细展开电子元件维修的相关资料。

电子元件维修资料如何快速上手?-图1
(图片来源网络,侵删)

电子元件维修的基础理论知识

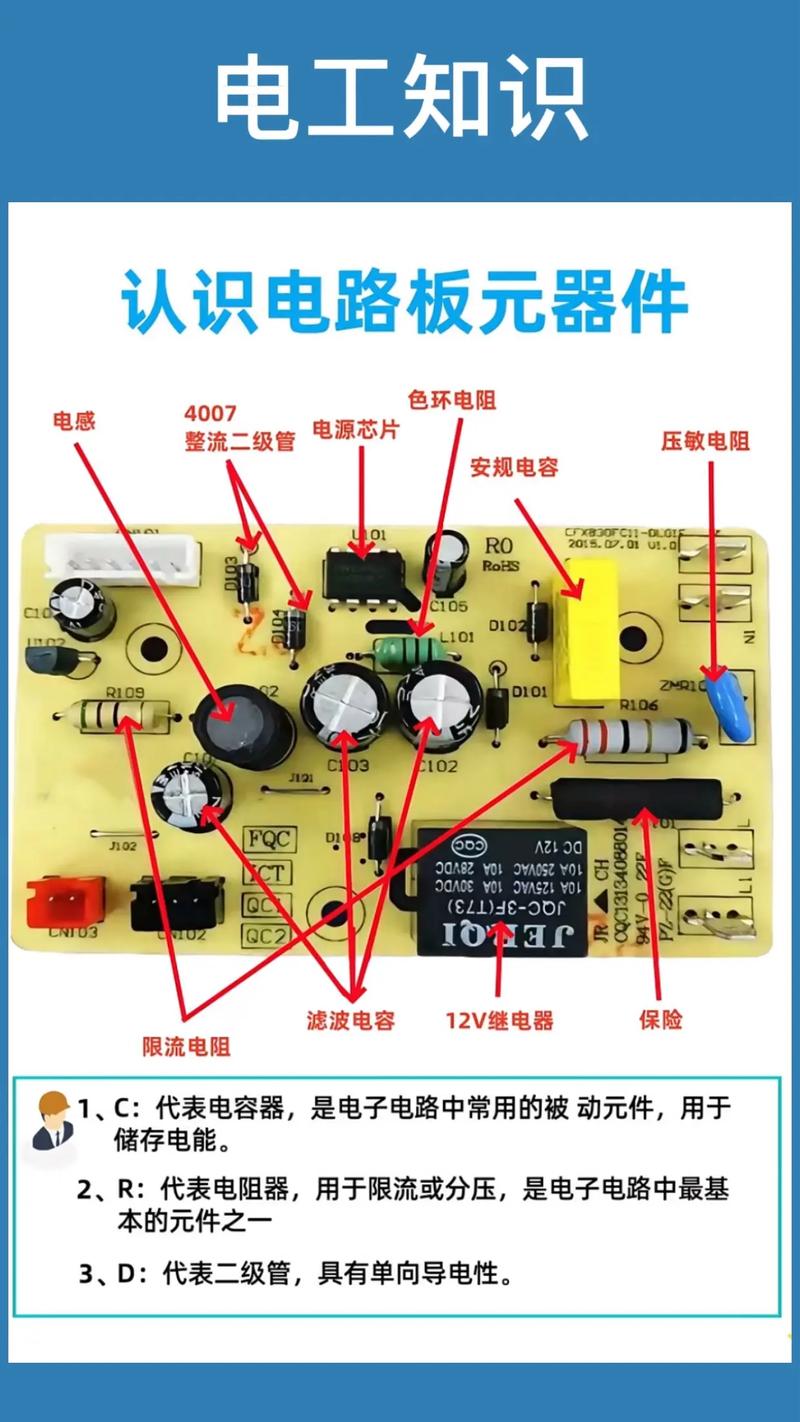

电子元件是电路的基本组成单元,常见元件包括电阻、电容、电感、二极管、三极管、集成电路(IC)、传感器、继电器等,维修前需熟悉各类元件的符号、参数、特性及在电路中的作用,电阻用于限制电流,电容用于储能、滤波、耦合,二极管具有单向导电性,三极管可放大信号或作为开关使用,集成电路则是将多个元件集成在一块芯片上实现特定功能。

不同元件的故障表现各异:电阻可能因过流烧断(表面发黑或开裂)、电容可能鼓包、漏液或失效(容值减小),二极管可能击穿短路或开路,三极管可能放大倍数下降或极间短路,集成电路可能出现虚焊、击穿或内部逻辑错误,掌握这些基础知识是判断故障原因的前提,需结合电路原理图分析元件在电路中的工作状态,例如测量关键点的电压、电流是否正常,从而缩小故障范围。

电子元件维修的常用工具与设备

维修电子元件需配备专业的工具和设备,以确保操作精准且安全,常用工具包括:

  1. 基础工具:螺丝刀(一字、十字、梅花等规格)、镊子(尖头、弯头)、剪线钳、剥线钳、电烙铁(含不同功率烙铁头,如20W用于精细焊接,50W以上用于大元件焊接)、吸锡器(手动或电动)等。
  2. 测量仪器:万用表(数字万用表优先,需具备电压、电流、电阻、二极管、三极管hFE等测量功能)、示波器(用于观察信号波形,判断电路信号是否正常)、LCR数字电桥(测量电容、电感的实际容值/感值及损耗)、信号发生器(提供测试信号,用于检修放大电路或振荡电路)。
  3. 辅助设备:放大镜(或显微镜,用于观察元件引脚虚焊、腐蚀等细微缺陷)、热风枪(用于拆卸多引脚集成电路或贴片元件)、防静电手环(避免静电击穿敏感元件,如CMOS芯片)、恒温焊台(控制烙铁温度,防止元件过热损坏)。

电子元件故障的诊断方法

故障诊断是维修的核心环节,需遵循“先外后内、先简后繁、先电源后负载”的原则,常用方法包括:

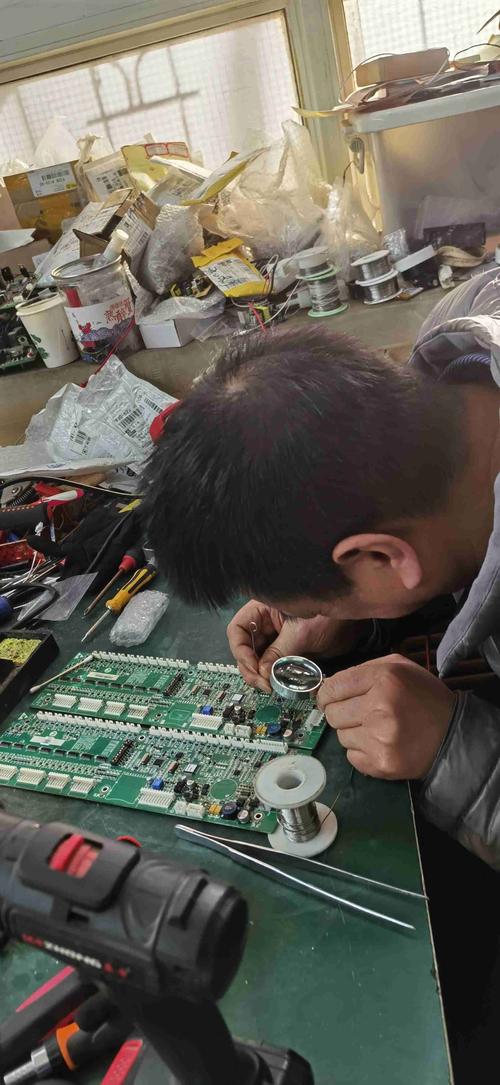

电子元件维修资料如何快速上手?-图2
(图片来源网络,侵删)
  1. 直观检查法:通过观察元件外观是否有明显损坏,如电阻烧黑、电容鼓包、引脚锈蚀、电路板烧焦等,同时检查是否有异物、短路或虚焊点。
  2. 电压测量法:通电状态下,用万用表测量关键节点的电压,例如电源输出电压、三极管各极电压、集成电路引脚电压,与正常值对比判断故障,若三极管be结电压远大于0.7V(硅管),可能是b极或e极开路。
  3. 电阻测量法:断电状态下,测量元件或线路的电阻值,判断是否短路、开路或阻值异常,测量电阻阻值是否与标称值偏差过大,测量电容是否漏电(阻值应逐渐增大至无穷大)。
  4. 信号注入法:用信号发生器在电路输入端注入特定信号(如音频信号、方波),通过示波器或扬声器观察输出端响应,判断故障出现在哪一级电路。
  5. 替换法:对可疑元件(如电容、集成电路)用同型号正常元件替换,若故障消失,则说明原元件损坏,此方法适用于难以测量的元件,但需确保替换元件参数一致。

常见电子元件的维修技巧

电阻的维修

电阻故障多为开路或阻值变化,维修时需先确认故障现象(如电路无电压输出、电流异常),再用万用表测量阻值,若电阻烧毁,需更换同功率、同阻值的电阻(功率不足时需选用更大功率,如原1/4W烧毁可换1/2W)。

电容的维修

电容故障常见为鼓包、漏液、失容或漏电,对于电解电容,若鼓包或漏液需直接更换;用万用表电容档测量容值,若偏差超过20%或无容值则需更换,陶瓷电容通常较少损坏,若怀疑漏电,可用万用表电阻档测量(阻值应无穷大)。

二极管与三极管的维修

二极管用万用表二极管档测量,正向导通(显示0.5-0.7V),反向截止(显示“OL”),若正反向均导通或均截止,则已损坏,三极管可测量各极间电阻, be结、bc结应具有单向导电性,若ce结短路或放大倍数(hFE)异常,则需更换。

集成电路(IC)的维修

集成电路故障多为引脚虚焊、击穿或内部损坏,维修时先检查引脚是否有虚焊(可用放大镜观察或重新补焊),再用替换法判断是否损坏,若IC局部引脚电压异常,需检查外围元件是否正常,排除外围故障后再更换IC。

贴片元件的维修

贴片元件体积小,需用热风枪拆卸(设置温度300-350℃,风速中档),涂上助焊膏均匀加热,待焊锡熔化后用镊子取下;焊接时先涂少量焊膏,用热风枪加热至焊锡熔化,冷却后检查是否虚焊。

维修安全规范

电子元件维修涉及电烙铁、高压电路等,需严格遵守安全规范:

  • 操作前切断电源,尤其维修电源电路时需确认滤波电容已放电(用大功率电阻短接电容两端)。
  • 佩戴防静电手环,避免静电损坏敏感元件。
  • 电烙铁、热风枪等发热工具需放置在专用支架上,避免烫伤。
  • 保持通风良好,避免吸入焊接产生的有害气体。

维修经验积累与资源学习

维修能力的提升离不开实践和资料学习:

  • 电路原理图与维修手册:获取设备的官方原理图、维修手册,可快速了解电路结构及关键点参数。
  • 在线资源:通过B站、YouTube等视频平台学习焊接技巧、故障案例;电子发烧友、21IC等专业论坛交流维修经验。
  • 动手实践:从简单设备(如充电器、小音箱)开始维修,逐步尝试复杂电路,记录故障现象与解决方法,形成维修笔记。

相关问答FAQs

问题1:初学电子元件维修,如何选择第一套工具?
解答:初学者建议优先配备基础工具组合:20W-30W恒温电烙铁(带焊锡丝、松香)、数字万用表(如Fluke 17B+或同级别入门款)、吸锡器(手动)、放大镜、防静电手环、螺丝刀套装(含十字、一字、内六角),此组合成本较低(约300-500元),可满足电阻、电容、二极管等基本元件的焊接与测量需求,后续再根据需要添加热风枪、示波器等设备。

问题2:焊接贴片集成电路时,如何避免虚焊或短路?
解答:焊接贴片IC时,需注意以下几点:① 先给PCB焊盘和IC引脚均匀涂少量助焊膏;② 用镊子固定IC,对准引脚后先焊接对角2个引脚固定;③ 调节热风枪温度至300-350℃,风速中档,垂直对准IC加热,待焊锡熔化后移开热风枪;④ 冷却后用放大镜检查引脚是否虚焊,若有短路可用吸锡线清理;⑤ 焊接后测量关键引脚电压,确认IC工作正常,初学者可在废电路板上练习,熟练后再操作实际设备。
