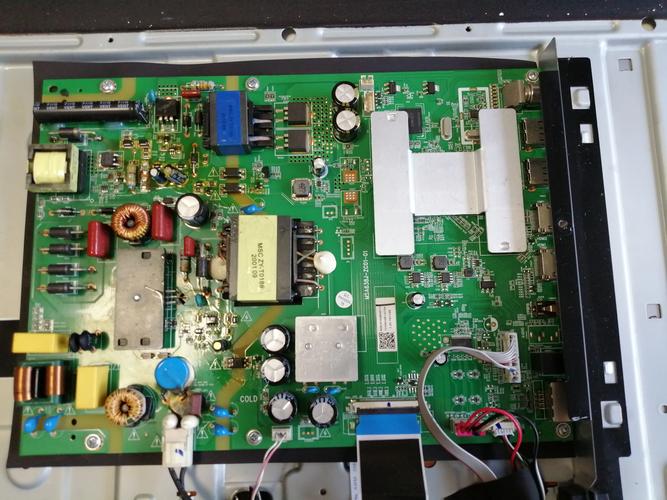

f6454开关电源维修是一项需要系统知识和细致操作的技术工作,通常涉及故障排查、电路检测和元器件更换等环节，维修前需确保电源已完全断电，并使用万用表等工具测量输入输出端是否存在短路或漏电现象，避免因操作不当引发二次损坏，故障排查时，可从外观检查入手，观察保险管是否熔断、电容是否鼓包、元器件有无烧焦痕迹等，这些直观现象往往能快速定位大功率器件的异常情况，若保险管熔断，需进一步检查整流桥、开关管等关键元件是否击穿，避免仅更换保险管后通电导致故障扩大。

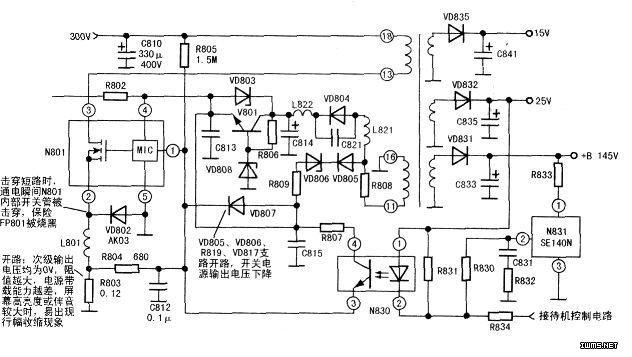

应重点检测开关电源的核心控制电路,包括PWM控制器、反馈回路和驱动电路，以f6454型号为例，其控制芯片可能采用常见的UC384x系列或专用定制芯片，需查阅 datasheet 确认各引脚正常电压和波形，测量VCC端电压是否稳定，反馈端电压是否随输出变化，以及输出驱动波形是否完整，若发现控制芯片无输出，需检查其外围电路的电阻、电容是否损坏，或启动电阻是否变值，开关变压器的性能也不容忽视，可用万用表检测初级、次级绕组的通断情况，排除匝间短路的可能性。
在维修过程中,参数测量与对比法是有效手段，可将实测数据与正常工作时的参数表进行比对，以下为f6454开关电源关键测试点的参考参数（以220V输入、12V/5A输出为例）：
| 测试点 | 正常电压范围 | 常见故障现象 | 可能原因 |
|---|---|---|---|
| 输入端直流电压 | 300±15V | 电压偏低或无 | 整流桥开路、滤波电容失效 |
| PWM控制器VCC | 12-18V | 电压波动或无 | 启动电阻损坏、稳压管故障 |
| 输出端电压 | 12±0.2V | 电压偏高或偏低 | 反馈电阻变值、光耦失效 |
| 开关管G极波形 | 方波，频率约50kHz | 无波形或畸变 | 驱动电路故障、控制器损坏 |
对于软启动电路和过压保护电路的检测也需重点关注,若电源出现间歇性工作或启动后立即保护现象，可能是软启动电容漏电或保护阈值设置异常，散热问题往往会导致元器件热损坏，维修后需检查散热风扇是否正常运转，以及散热片是否积灰过多。
元器件更换时,应选用规格参数一致的替代品，尤其是开关管、电解电容等关键部件，避免因参数不匹配引发新故障，焊接操作需注意防静电，避免虚焊或短路，修复后，建议先使用调压器逐步升高输入电压，观察输出电压是否稳定，确认无误后再满载测试。
相关问答FAQs
Q1：f6454开关电源通电后无输出，保险管完好，应如何排查？
A：保险管完好说明后级无严重短路，首先测量输出端电压是否为0V，若为0V则检查PWM控制器是否起振，测量其VCC电压和输出驱动波形，若无驱动波形，需检查启动电阻、反馈回路及外围电路；若波形正常但输出电压为0，可能是次级整流二极管或滤波电容损坏，可用万用表二极管档检测二极管是否开路，电容是否失效。
Q2：维修后f6454电源输出电压偏高，如何调整？
A：输出电压偏高通常与反馈电路有关，首先检查光耦是否工作正常，用万用表测量光耦发光二极管侧的正向压降（约1V左右）和接收三极管侧的 ce 间电压（正常工作时应有压降），若光耦正常，需检查误差放大器（如TL431）的参考端电压，若电压偏离基准值（通常为2.5V），则需更换误差放大器或调整其外围反馈电阻的阻值，使输出电压恢复正常。
