维修电视存在触电风险，内部有高压部件，如果您没有相关的电子维修知识和经验，强烈建议您联系TCL官方售后或寻求专业维修人员的帮助。 以下内容主要供有一定基础的维修爱好者参考，并旨在帮助您判断问题所在,以便与维修人员有效沟通。

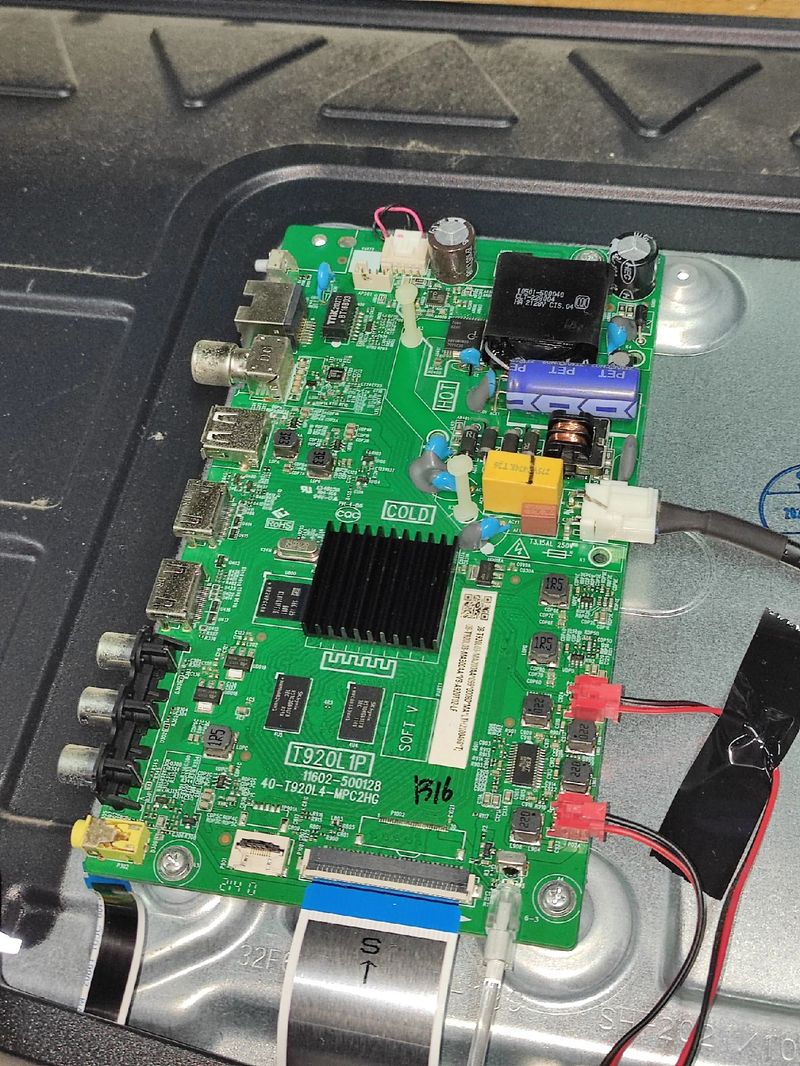

（图片来源网络，侵删）
第一步：故障现象分析与初步判断
在拆机之前，首先要准确描述电视的故障现象,这能极大地缩小问题范围。
完全无法开机（指示灯不亮）
这是最常见也最基础的故障,判断流程如下：
-
检查电源板：
- 电源线与插座： 确认电源线插紧，插座有电（可以插个手机充电器试试）。
- 保险丝： 打开电视后盖，找到电源板，电源板上通常会看到一个绿色的或圆筒状的元件，那就是保险丝，如果保险丝烧黑或熔断,说明电源板有严重短路故障。
- PFC电路和副电源： 保险丝完好，但无输出电压，问题可能出在PFC（功率因数校正）电路或副电源电路，常见的故障元件有PFC大功率开关管（如7N60或8N60）、副电源变压器、副电源IC（如LD7552B等）以及为其供电的大滤波电容。
-
检查主板：

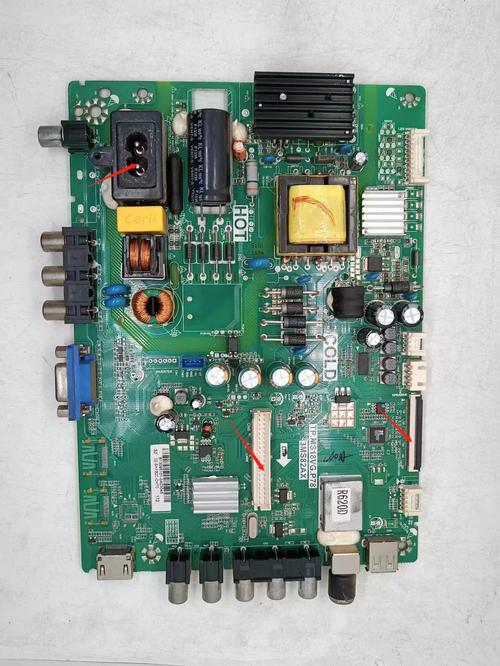

（图片来源网络，侵删）- 电源管理IC： 如果电源板有+5V或+3.3V standby（待机）电压输出到主板，但主板无反应,可能是主板上的电源管理IC或其周边电路损坏。
无法开机，但红色指示灯亮
这表示电源板的副电源工作正常，已经为控制系统（主板）提供了+5V或+3.3V的待机电压，问题通常出在主板或电源板的主电源部分。
-
检查主板：
- CPU工作条件： 主板上的CPU要工作，需要满足几个条件：供电、时钟、复位。
- 供电： 检查CPU及其周边芯片的供电电压是否正常（如+3.3V, +1.8V, +1.2V等）,这需要万用表测量。
- 时钟： CPU旁边会有一个金属壳或小四方块（晶振），旁边可能会有一个较小的晶振（32.768KHz），用示波器可以测到时钟波形,没有则时钟电路可能损坏。
- 复位： 上电瞬间有一个复位信号，如果没有,复位电路可能有问题。
- 按键/遥控信号： 按下开机键（或遥控器），主板上的CPU会收到一个开机指令，如果CPU本身损坏，或开机键电路、红外接收头损坏,也可能导致无法开机。
- CPU工作条件： 主板上的CPU要工作，需要满足几个条件：供电、时钟、复位。
-
检查电源板：
- 主电源不启动： 主板向电源板发出开机指令（通常是PWR-ON或PS-ON高/低电平信号），电源板上的主电源电路开始工作，为屏幕和背光板供电，如果主板发出了指令，但主电源没有启动，则是电源板上的主电源控制电路故障（如PWM驱动IC、功率MOS管、电源IC等）。
能开机，但屏幕不亮（有声音，黑屏）
这说明主板和电源板的大部分功能是正常的，问题集中在屏幕驱动和背光部分。
-
判断是屏幕问题还是背光问题：
- 在暗处仔细观察屏幕： 打开手机的手电筒，贴近屏幕仔细看，如果能看到非常暗淡、有图像的影子，那说明屏幕逻辑板和屏线是好的，问题出在背光板上。
- 完全看不到任何图像： 那很可能是屏幕逻辑板或屏幕本身损坏。
-
检查背光板：
- 供电： 检查背光板输入的24V或12V电压是否正常。
- 背光开启信号： 主板会给背光板一个BL-ON或EN信号，用于控制背光开启,用万用表测量这个信号在开机时是否有变化。
- 背光亮度信号： 主板会给一个PWM信号来调节亮度。
- 背光板本身： 最常见的故障是升压电路中的大功率MOS管、升压电感、二极管（如STP12NM50N）以及驱动IC（如OZ9998系列）损坏，这些元件工作在高电压、大电流下，是故障高发区，通常可以看到这些元件有发黑、鼓包的痕迹。
屏幕显示异常（图像正常，但有故障）
这类问题通常是屏幕或逻辑板的问题。
-
竖线/横线/色块/花屏：
- 屏线接触不良或损坏： 重新插拔屏线,或更换一根屏线试试。
- 逻辑板故障： 逻辑板是驱动屏幕的“大脑”，上面有很多小的贴片元件和驱动IC，虚焊、损坏都可能导致此类问题，可以尝试给逻辑板加热（热风枪小心吹焊），看是否能暂时解决,但治标不治本。
- 屏幕本身损坏： 如果排除了屏线和逻辑板的问题，那很可能是屏幕的玻璃基板损坏，无法修复,只能更换屏幕。
-
图像缺色（如缺红色、缺蓝色）：
- 屏线问题： 某根数据线断路。
- 逻辑板问题： 对应颜色的驱动通道损坏。
第二步：动手维修前的准备与安全
- 断电！断电！断电！ 拔掉电源线，等待至少5-10分钟，让电源板上的大电容（滤波电容）充分放电,这些电容在断电后仍可能存有足以致命的高压。
- 准备工具： 螺丝刀套装、万用表、电烙铁、焊锡丝、松香、吸锡器、镊子、热风枪（如果需要处理BGA芯片）。
- 寻找图纸和资料： 在网上搜索“TCL L40F3309 原理图”或“L40F3309 电源板原理图”，图纸是维修的眼睛，没有图纸，维修会非常困难，常见的电源板型号有如 JSK3210-001 或 JSK3210-002,可以根据这个型号去搜索对应图纸。
第三步：常见维修方案（针对电源板和主板）
电源板维修（最常见的故障点）
电源板是故障率最高的部分。
- 目视检查： 仔细观察电源板上的元件，看是否有明显烧黑、鼓包、炸裂的痕迹，特别是保险丝、PFC大管、副电源IC、整流桥等。
- 测量保险丝：
- 保险丝熔断： 说明存在严重短路，重点检查PFC大管（D-S极间是否击穿短路）、整流桥（是否击穿）、以及副电源IC和其周边的元件。
- 保险丝完好： 故障多为开路性，如副电源变压器开路、稳压IC损坏等。
- 通电测试（推荐使用隔离变压器，确保安全）：
- 先不要连接主板,给电源板单独通电。
- 测量副电源的输出电压，如+5VSB（待机电压）是否正常，5VSB正常,说明副电源工作正常。
- 短接电源板上的PWR-ON和COM（或GND）两个焊点,模拟主板发出的开机指令。
- 此时测量主电源的输出电压（如+24V或+12V）是否正常，如果无输出,则问题在主电源电路。
- 更换故障元件：
- 保险丝： 必须用同规格、同电流的保险丝更换,严禁用铜丝代替。
- PFC大管/主电源MOS管： 损坏后通常直接击穿短路，更换时，建议检查与其配套的驱动电阻、稳压二极管是否一同损坏。
- 电源IC： 如LD7552B、OB2268等,更换时注意型号和引脚。
- 电解电容： 电源板上的大滤波电容是高发故障点，顶部鼓包、漏液是明显的损坏标志,直接更换。
主板维修
主板相对复杂,故障率低于电源板。
- 目视检查： 检查主板是否有进水腐蚀、烧焦的痕迹，以及芯片是否有虚焊（尤其是CPU、电源管理IC）。
- 测量关键电压：
