sg-7200天线维修是一项需要专业知识和细致操作的技术工作，涉及天线结构、信号传输原理及故障排查等多个方面，以下从常见故障类型、维修工具准备、详细维修步骤、注意事项及维护建议等方面展开说明,帮助技术人员高效完成维修任务。

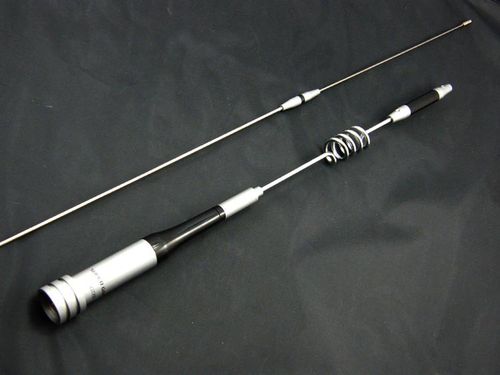

（图片来源网络，侵删）
常见故障类型及初步判断
sg-7200天线作为高频通信设备，故障通常表现为信号衰减、驻波比异常、驻波比告警或完全无信号,常见故障原因及初步判断方法如下：
| 故障现象 | 可能原因 | 初步排查方法 |
|---|---|---|
| 信号强度明显下降 | 馈线接头氧化、天线变形 | 检查接头是否有腐蚀痕迹，目视检查振子是否弯曲 |
| 驻波比＞1.5 | 馈线进水、元器件老化 | 用驻波比测试仪测量各段驻波比值，重点检查密封处 |
| 特定频段无信号 | 振子匹配损坏、滤波器故障 | 通过频谱分析仪分析信号频谱，对比正常值范围 |
| 天线倾角调整失效 | 机械结构卡死、锈蚀 | 手动转动调整机构，检查是否有异响或阻力过大 |
维修工具与材料准备
维修前需准备专业工具及备件,确保操作安全且高效：
- 检测工具：驻波比测试仪、频谱分析仪、万用表、网络分析仪；
- 机械工具：扭矩扳手、防滑钳、密封胶（防水型）、不锈钢螺丝；
- 备件材料：同规格振子、防水密封圈、馈线接头（如N型或DIN型）、防腐润滑脂；
- 安全装备：绝缘手套、防滑鞋、安全带（高空作业时）。
详细维修步骤
安全防护与断电操作
- 若天线安装在铁塔或高处,需佩戴安全带并使用防坠装置；
- 断开天线与馈线的连接,并确认设备无电后开始操作。
外观检查与拆卸
- 检查天线外壳是否有破损,固定支架是否牢固；
- 拆下天线罩，记录振子、移相器等部件的位置,避免安装错误；
- 用扭矩扳手依次拆卸馈线接头，注意力度（通常扭矩控制在25-40N·m）,防止螺纹滑丝。
核心部件检修
- 振子检查：目视查看振子是否变形，用万用表测量其阻抗值（正常应为50Ω±5Ω）,若偏差过大需更换；
- 馈线测试：将馈线与网络分析仪连接，测试插入损耗和驻波比，损耗值应＜0.5dB/10m（100MHz频段）；
- 密封处理：检查密封圈是否老化，更换后涂抹防水胶,确保接头处无渗水风险。
故障排除与调试
- 若驻波比异常,可通过调整振子长度或更换匹配电容解决；
- 信号频偏时，用频谱分析仪校准频率,调整移相器螺杆至中心频率；
- 机械结构故障需清除锈蚀后涂抹润滑脂,确保倾角调节灵活。
组装与测试
- 按拆卸相反顺序组装部件,扭矩需符合标准；
- 重新连接馈线，开机测试信号强度、驻波比及带宽,确保参数符合设备手册要求。
注意事项
- 防静电操作：维修过程中需佩戴防静电手环,避免静电损坏内部元器件；
- 防水处理：所有户外接口必须使用防水胶带和密封胶,建议做淋雨测试；
- 参数记录：维修前后需记录关键参数（如驻波比、增益值）,便于后续对比分析；
- 高空作业：需遵循“双人操作”原则,严禁在恶劣天气下维修。
日常维护建议
- 定期检查：每季度检查一次天线接头密封性及锈蚀情况,雨季后需增加检测频率；
- 清洁保养：用中性清洁剂擦拭天线表面,避免油污积累影响信号传输；
- 环境控制：避免在天线周围堆放杂物，保持通风良好，减少盐雾、化学腐蚀。
相关问答FAQs
问题1：sg-7200天线驻波比突然升高至2.0，可能的原因及解决方法？
解答：常见原因包括馈线接头进水、振子变形或滤波器故障，首先检查接头是否有水渍，用防水胶重新密封；若接头正常，需拆卸振子测量阻抗，若阻抗异常则更换振子；若以上均正常，可能是滤波器损坏,需用频谱分析仪分析信号并更换滤波器模块。
问题2：维修后天线增益值下降3dB，如何排查？
解答：增益下降通常与部件安装精度或信号损耗有关，首先检查振子是否安装到位，间距是否符合标准（误差应＜2mm）；其次用网络分析仪测试馈线损耗，若损耗过大需更换馈线；最后检查移相器角度是否偏移，重新校准至最佳位置后测试增益值，若问题仍存在,需检查天线内部放大器是否损坏。

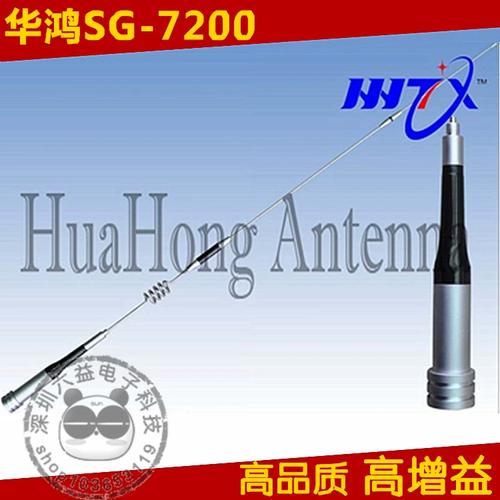

（图片来源网络，侵删）
