海信液晶电视作为现代家庭娱乐的核心设备,其工作原理涉及光电转换、信号处理和显示控制等多个技术领域，而维修则需要结合电路分析、故障诊断和元器件替换等技能，本文将详细阐述海信液晶电视的核心原理、常见故障类型及维修方法，并通过表格形式归纳关键知识点，最后以FAQs解答用户常见疑问。
海信液晶电视的工作原理
海信液晶电视的核心是液晶面板（LCD Panel），其显示原理基于液晶分子的电光效应，液晶分子本身不发光，通过调节背光模组发出的光线穿过液晶层时，利用电压控制液晶分子的偏转角度，从而改变透光率实现图像显示，具体流程可分为信号输入、处理、显示三部分：
-
信号输入与处理：电视接收来自天线、HDMI接口或网络的高频信号，通过调谐器解调出音视频数据，主芯片（如MTK、MStar方案）对数据进行解码，包括视频解码（如H.264、HEVC格式）和音频解码，随后进行图像缩放、色彩校准等处理，生成驱动液晶面板所需的RGB信号。
-
背光模组工作：液晶面板需要背光光源才能显示图像，海信电视多采用LED背光，通过LED驱动板（如OZ99系列芯片）控制电流，调节LED灯珠的亮度，实现局部调光（如分区控光）或全局亮度调整，提升对比度和能效。
-
显示驱动：TCON（Timing Controller）芯片接收主芯片的RGB信号，将其转换为行、列驱动电压，通过驱动IC（如Novatek、Chipown方案）控制液晶面板上的薄膜晶体管（TFT），每个TFT对应一个亚像素（红、绿、蓝），通过电压变化使液晶分子偏转，控制背光透过量，最终组合成彩色图像。
海信液晶电视常见故障与维修方法
不开机故障
- 故障现象：电源指示灯不亮，无任何反应。
- 原因分析：

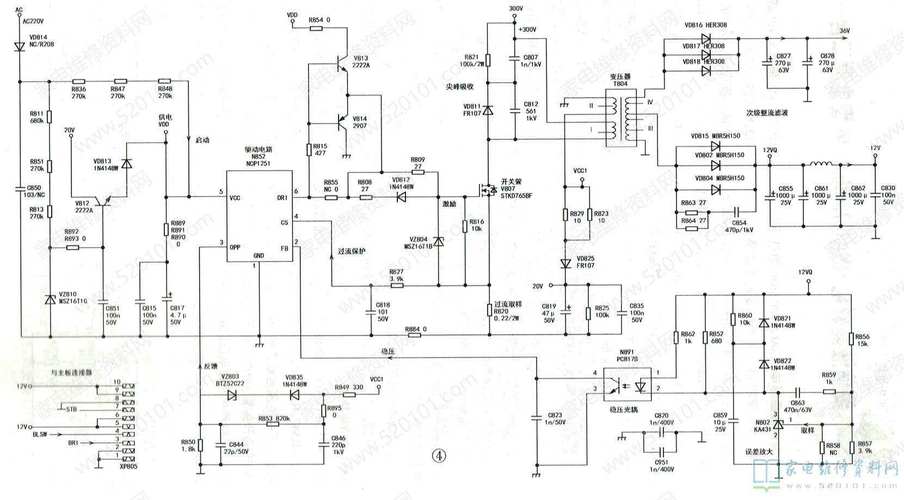

- 电源板故障：如保险丝熔断、PWM控制器（如OB2268）损坏、整流桥开路。
- 主板故障：系统供电电路异常、CPU（如S5P4415）未工作。
- 维修步骤：
- 检查电源板输入电压（AC 220V）是否正常，若保险丝熔断，需排查是否存在短路元件（如MOS管、电容）。
- 测量电源板输出电压（如5V、12V、24V），若电压异常，更换对应电源管理芯片或滤波电容。
- 若电源板正常,检查主板待机电路，如3.3V电压是否输出，复位电路是否正常。
图像显示异常
- 故障现象：花屏、条纹、暗屏或色彩失真。
- 原因分析：
- 液晶面板损坏：TFT驱动电路故障、偏光片老化。
- TCON板故障：驱动芯片供电异常、时钟信号丢失。
- 信号处理问题：主芯片输出信号异常，或排线接触不良。
- 维修步骤：
- 通过菜单测试判断是否为信号源问题,若测试图正常，检查外部接口和信号线。
- 拆机检查屏线是否松动,重新插拔或更换屏线。
- 测量TCON板供电电压（如3.3V、5V），若电压不稳，更换滤波电容或稳压芯片（如AP2112）。
- 若花屏伴随竖线,可能为TCON芯片或液晶面板损坏，需更换对应部件。
声音故障
- 故障现象：无声音、声音小或杂音。
- 原因分析：
- 音频处理电路故障：功放芯片（如TDA7498）损坏。
- 软件问题：音频设置错误或系统文件丢失。
- 维修步骤：
- 检查静音设置和音量调节,进入工厂模式重置音频参数。
- 测量功放芯片供电电压,若异常，排查供电电路。
- 若伴音正常但无声音,检查扬声器是否开路，更换扬声器或音圈。
背光故障
- 故障现象：屏幕暗、亮度不均或背光闪烁。
- 原因分析：
- LED灯珠损坏：部分灯珠不亮导致亮度不均。
- 驱动板故障：升压电路（如OZ960）异常，电流反馈失调。
- 维修步骤：
- 拆机观察背光板,用万用表检测LED灯珠是否短路或开路，更换损坏灯珠。
- 测量驱动板输出电流,若电流波动，更换反馈电阻或电容。
- 检查背光控制信号（如PWM信号）是否正常，排查主板到驱动板的连接线。
海信液晶电视关键部件维修对照表
| 部件名称 | 常见故障点 | 检测方法 | 维修措施 |
|---|---|---|---|
| 电源板 | 保险丝熔断、PWM芯片损坏 | 测量输入/输出电压 | 更换保险丝、芯片或整流桥 |
| 主板 | CPU虚焊、DDR内存损坏 | 检查复位电路、时钟信号 | 重焊CPU、更换内存颗粒 |
| TCON板 | 驱动IC供电异常、排线接触不良 | 测试供电电压、信号波形 | 更换TCON芯片、重新插拔排线 |
| 背光模组 | LED灯珠开路、驱动电容失效 | 检测灯珠阻值、电容容值 | 更换灯珠、电容 |
| 屏线 | 折断、氧化导致信号传输中断 | 目视检查、测量通断 | 更换屏线或清洁接口 |
相关问答FAQs
Q1：海信液晶电视出现“三无”（无图像、无声音、无指示灯），如何快速排查？
A1：首先检查电源插座和电源线是否正常，排除外部供电问题，若插座有电但电视无反应，拆机测量电源板输入端保险丝是否熔断，若熔断需检查整流桥、MOS管等元件是否存在短路，若保险丝完好，测量电源板输出电压（如5V待机电压），若无输出则判断电源板故障，需更换电源板或维修相关电路。
Q2：电视屏幕出现竖直彩条，但声音正常，可能是哪些原因？
A2：此类故障通常与液晶面板或TCON板相关，首先检查屏线是否松动或氧化，重新插拔后若无效，可能是TCON板驱动芯片损坏或信号传输异常，可通过测量TCON板的行、列驱动信号波形判断，若信号异常则更换TCON板；若信号正常但仍有竖条，则可能是液晶面板内部TFT阵列损坏，需更换面板或整机。
