柔性OLED模组技术是当前显示领域最具革命性的创新之一,它以可弯曲、可折叠、超轻薄等特性，彻底打破了传统刚性显示屏的形态限制，为智能手机、可穿戴设备、汽车显示、医疗健康等多个领域带来了全新的应用可能，这项技术的核心在于将OLED发光器件与柔性基板、薄膜封装、驱动电路等关键组件集成，并通过精密的模组化设计实现可弯曲、可折叠的显示功能，以下从技术原理、核心材料、制造工艺、应用场景及挑战等多个维度，详细解析柔性OLED模组技术。
柔性OLED模组的技术原理与结构
柔性OLED模组的基础是OLED（有机发光二极管）显示技术，其核心原理是通过有机材料在电场作用下发光，无需背光模组，具有自发光、高对比度、广视角等优势，与传统刚性OLED不同的是，柔性OLED模组采用可弯曲的基板替代刚性玻璃基板，并通过结构设计实现整体柔性化，其典型结构从下至上包括：柔性基板、薄膜晶体管（TFT）背板、阳极、有机发光层、阴极、薄膜封装层（TFE）以及功能性的外层保护膜（如偏光片、触控层等）。
柔性基板是柔性化的核心,需具备低热膨胀系数、高平整度、优异的耐弯折性和绝缘性；薄膜封装层则是保障柔性OLED寿命的关键，需阻隔水氧渗透，防止有机发光层被氧化失效；TFT背板驱动电路则采用低温多晶硅（LTPS）或金属氧化物（如IGZO）等薄膜晶体管，确保在弯曲状态下仍能稳定驱动像素点发光。
核心材料与组件技术
柔性OLED模组的性能高度依赖核心材料的突破,其中柔性基板、薄膜封装材料和驱动背板技术是三大关键。
柔性基板材料
柔性基板是柔性OLED的“骨架”，早期多采用聚酰亚胺（PI），因其耐高温（>400℃）、优异的机械强度和柔韧性成为主流，但传统PI存在黄色透明度高、表面粗糙等问题，需通过改性（如引入氟原子或纳米填料）提升透明度和平整度，近年来，透明聚酰亚胺（C-PI）、聚�二甲酸乙二醇酯（PET）、聚碳酸酯（PC）等新型材料也被研究，其中C-PI可实现90%以上的可见光透过率，且热膨胀系数（CTE）与玻璃接近，更适合高分辨率柔性OLED模组。
薄膜封装（TFE）技术
由于OLED有机材料对水氧极为敏感,传统玻璃封装无法满足柔性需求，薄膜封装成为必然选择，主流TFE技术包括多层有机/无机交替封装（如Al₂O₃/SiNₓ叠层）、原子层沉积（ALD）制备的无机阻隔层，以及“有机缓冲层+无机阻隔层”的复合结构，三星Display采用的“超薄封装（UTG）”技术，将超薄玻璃（厚度＜0.03mm）与柔性PI基板结合，既提升了表面硬度，又实现了可折叠性；而LG则开发出“羊毛毡封装”技术，通过纳米级有机纤维层隔绝水氧，使柔性OLED模组的弯曲半径可小至1mm。
驱动背板技术
柔性OLED模组的驱动背板需在弯曲状态下保持电路稳定性,低温多晶硅（LTPS）因电子迁移率高（＞100cm²/V·s）、功耗低，成为中小尺寸柔性OLED的首选；但对于大尺寸柔性显示，金属氧化物（如IGZO）因成本更低、均匀性更好，逐渐成为替代方向，柔性电路设计也至关重要，如采用“蛇形布线”“桥式连接”等结构，减少弯曲时的应力集中，避免电路断裂。
制造工艺流程
柔性OLED模组的制造工艺融合了半导体、显示面板和精密加工技术，核心流程包括：基板处理、TFT阵列制备、OLED蒸镀与封装、模组集成四大环节。
基板处理与TFT阵列制备
柔性基板（如PI薄膜）需经过表面清洗、平整化（如涂覆聚酰亚胺亚胺层）后，通过磁控溅射、化学气相沉积（CVD）等方法制备TFT背板，LTPS-TFT需采用激光结晶技术，在低温基板上形成多晶硅晶体；IGZO-TFT则通过溅射IGZO靶材，刻蚀形成晶体管结构，此过程需严格控制温度（＜350℃）和应力，避免基板变形。
OLED蒸镀与图案化
OLED发光层采用真空蒸镀工艺,通过精细金属掩膜板（FMM）将红、绿、蓝有机材料蒸镀到基板上形成像素点，对于柔性OLED，需采用“刚性支撑+柔性转移”技术：在刚性玻璃基板上完成OLED蒸镀和封装后，通过激光剥离（如UV激光照射剥离层）将显示层从玻璃转移到柔性基板上，再进行切割，这一技术解决了柔性基板耐高温性不足、蒸镀精度低的问题。

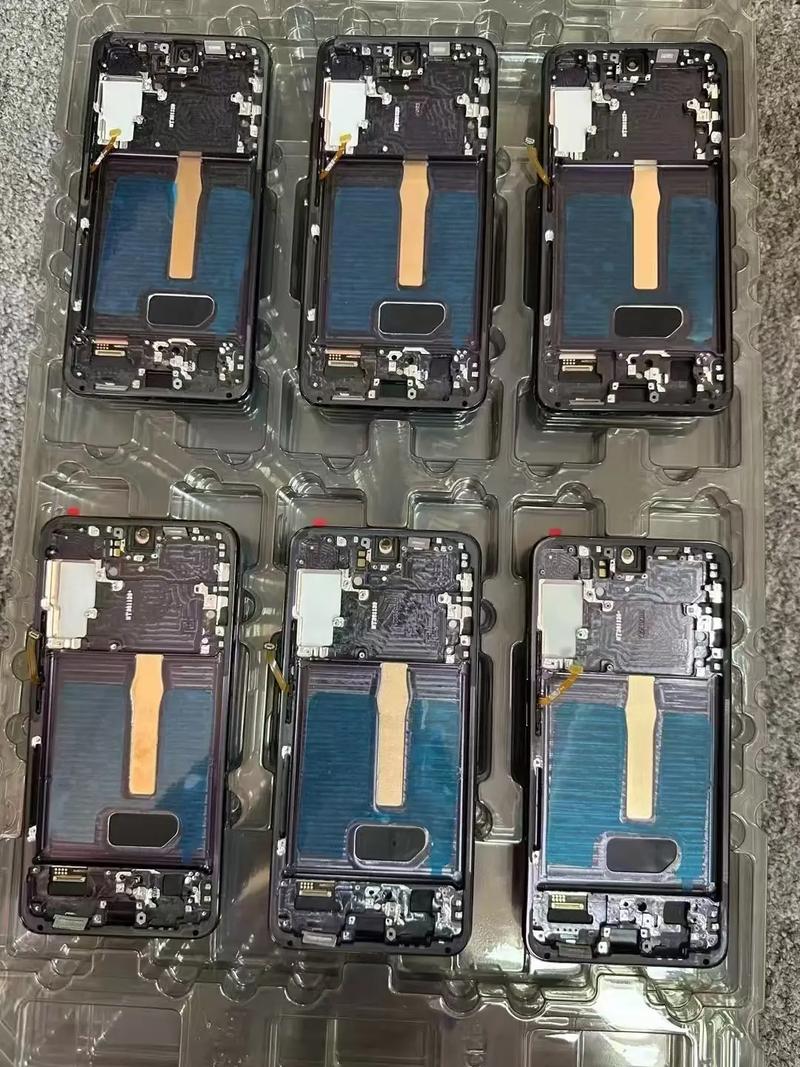

薄膜封装与模组集成
封装环节采用ALD或等离子体增强化学气相沉积（PECVD）技术制备无机阻隔层（如Al₂O₃、SiNₓ），再旋涂或喷涂有机缓冲层（如丙烯酸树脂），形成多层复合封装结构，封装完成后，集成触控传感器（如纳米银线、石墨烯薄膜）、偏光片、保护盖板等组件，最终通过COG（玻璃覆芯片）或COF（薄膜覆芯片）技术驱动IC绑定，形成完整的柔性OLED模组。

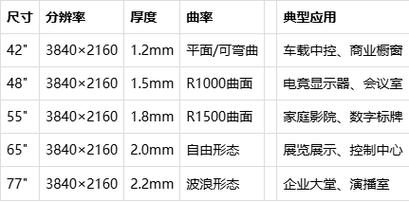

主要应用场景
柔性OLED模组凭借其形态可变性,已在多个领域实现商业化应用，并持续拓展新的市场空间。
智能手机与折叠终端
这是柔性OLED目前最成熟的应用领域,折叠屏手机（如三星Galaxy Z系列、华为Mate X）采用“铰链+柔性模组”设计，实现“展开=平板，折叠=手机”的双形态切换；卷轴屏手机（如OPPO X 2025）则通过柔性OLED模组与卷轴机构的配合，实现屏幕自由伸缩，柔性OLED的“曲面屏”形态（如三星Galaxy S系列曲面屏）提升了握持感和视觉沉浸感。
可穿戴设备
智能手表、手环等可穿戴设备对轻薄、柔性需求高，柔性OLED模组可贴合手腕曲面，实现“无感佩戴”，同时支持 Always-On 显示（常亮显示），Apple Watch Series 4及后续机型采用柔性OLED，实现了LTPO（低温多晶氧化物）背板技术，将刷新率动态调节至1-120Hz，兼顾显示效果与续航。
汽车显示
汽车座舱的曲面中控屏、流媒体后视镜等开始采用柔性OLED，其优势在于可设计成环抱式曲面（如奔驰EQS的56英寸一体屏），支持分区调光（如遮蔽强光区域），提升驾驶安全性，柔性OLED的耐高低温特性（-40℃~85℃）也满足车载环境要求。
其他创新应用
在医疗领域,柔性OLED可制成可穿戴健康监测设备（如贴片式心电监测仪），贴合人体皮肤；在航空航天领域，柔性OLED模组可应用于头盔显示器（HMD），实现轻量化、广视角显示；在消费电子领域，柔性OLED电视（如LG Signature R）可卷收纳，节省空间。
技术挑战与发展趋势
尽管柔性OLED模组技术已取得显著进展,但仍面临诸多挑战：一是寿命问题，反复弯折会导致封装层开裂、TFT电路失效，目前主流柔性OLED模组的弯折寿命约10万-20万次，距离“百万次”目标仍有差距；二是成本高，柔性基板、薄膜封装、精密蒸镀等工艺导致模组成本是刚性OLED的2-3倍；三是可靠性，水氧渗透、静电损伤、高温老化等问题仍需解决。
柔性OLED模组技术将向更高集成度、更低成本、更可靠的方向发展：一是“刚柔一体化”技术，通过在柔性模组中局部加固刚性区域，提升结构强度；二是“无源驱动+柔性基板”技术，简化驱动电路，降低成本；三是新型封装材料，如二维材料（石墨烯、MXene）阻隔层，可提升水氧阻隔性能10倍以上；四是“OLED+触控+传感”集成技术，实现显示、触控、生物传感等多功能融合。
