CAN总线技术作为一种广泛应用于汽车电子、工业自动化等领域的串行通信协议，其速度特性一直是工程师关注的重点，CAN（Controller Area Network）总线最初由博世公司在1980年代开发，旨在解决汽车中多个电子控制单元（ECU）之间的通信需求，其高可靠性、实时性和灵活性使其成为行业标准，CAN总线的速度并非固定不变，而是根据总线长度、节点数量和物理层配置等因素动态变化，理解这些影响因素对于系统设计和优化至关重要。

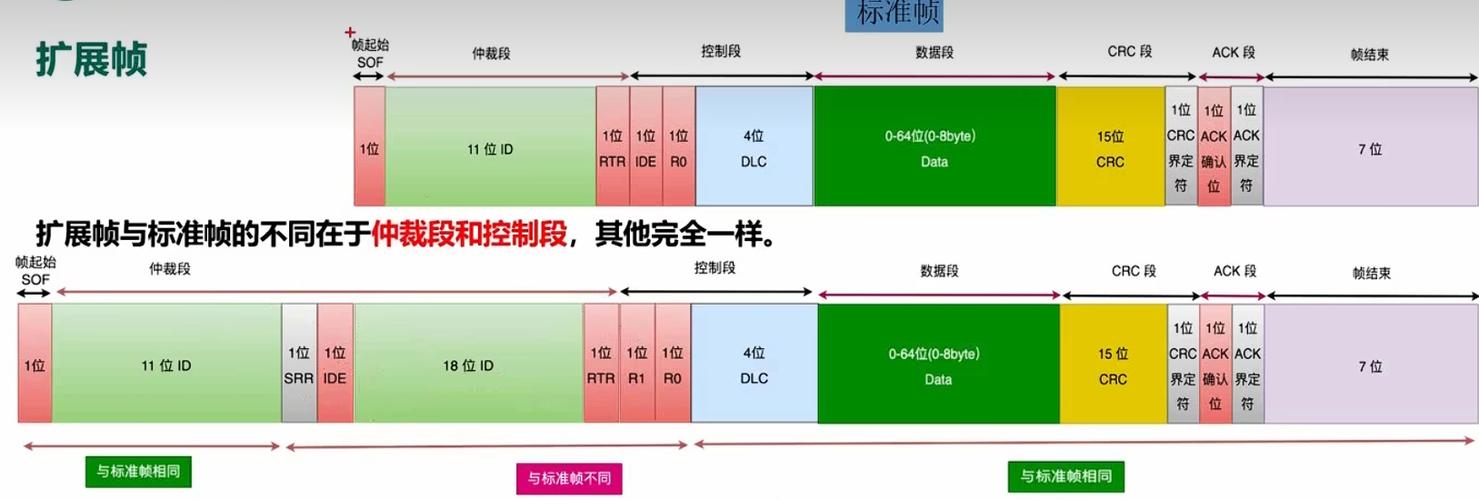

CAN总线的速度主要分为标准帧和扩展帧两种模式,标准帧的标识符为11位，而扩展帧为29位，但两者在速度上的差异主要体现在物理层而非数据帧格式，实际通信速率从早期的10kbps到现代高速CAN的1Mbps不等，具体速率的选择需结合应用场景，在汽车动力系统中，发动机控制、变速箱控制等对实时性要求高的模块通常采用500kbps或1Mbps的高速CAN，而车身控制模块如车窗、座椅调节等则多使用125kbps或100kbps的中低速CAN，以降低电磁干扰和成本，这种分层设计既保证了关键数据的实时传输，又兼顾了非关键系统的稳定性。
影响CAN总线速度的核心因素是总线的长度,根据CAN总线的物理特性，信号传输速率与总线长度呈反比关系，这是因为信号在传输过程中会衰减，且总线越长，电磁干扰的影响越大，为了确保信号完整性，必须限制总线长度，当通信速率为1Mbps时，最大总线长度通常为40米；而当速率降低到500kbps时，总线长度可延长至100米；若速率仅为125kbps，总线长度可达500米，这种反比关系源于CAN总线采用的差分信号传输（CAN_H和CAN_L）和终端电阻设计，终端电阻的作用是吸收信号反射，防止数据失真，但总线过长会导致信号衰减加剧，从而降低有效通信速率。
另一个重要因素是总线上的节点数量,每个节点都会增加总线的负载电容，导致信号上升时间和下降时间延长，进而影响最高可用速率，CAN总线采用“线与”逻辑，即所有节点通过隐性电平（约2.5V）和显性电平（CAN_H约3.5V，CAN_L约1.5V）进行通信，当多个节点同时发送数据时，显性电平会覆盖隐性电平，节点数量过多会增加总线冲突的概率，降低通信效率，在100kbps的速率下，若节点数量超过30个，可能需要降低速率或优化总线拓扑以确保稳定性，节点的错误处理机制也会影响速度，当检测到错误时，节点会发送错误帧，导致总线短暂阻塞，频繁的错误会显著降低有效数据吞吐量。
物理层配置同样对CAN总线速度有决定性影响,包括总线驱动器的性能、终端电阻的匹配、线缆类型和屏蔽措施等，高质量的CAN收发器（如TJA1050或TCAN334）能够提供更快的信号转换速率和更强的抗干扰能力，支持更高的通信速率，终端电阻通常设置为120欧姆，分别安装在总线两端，以匹配线缆的特性阻抗，减少信号反射，若终端电阻缺失或阻值不匹配，会导致信号振铃，增加误码率，从而迫使降低通信速率，使用双绞线作为传输介质可以抑制共模干扰，而屏蔽层接地能有效减少外部电磁干扰（EMI），这些措施都是实现高速稳定通信的基础。
以下表格总结了不同速率下CAN总线的主要特性：
| 通信速率 (kbps) | 最大总线长度 (米) | 典型应用场景 | 节点数量建议 | 终端电阻 (欧姆) |
|---|---|---|---|---|
| 1000 | 40 | 动力系统、高速数据传输 | < 20 | 120 |
| 500 | 100 | 底盘控制、安全系统 | < 30 | 120 |
| 250 | 200 | 舒适性系统、车身控制 | < 40 | 120 |
| 125 | 500 | 诊断接口、低速传感器 | < 50 | 120 |
| 50 | 1000 | 远程控制、农业机械 | < 60 | 120 |
值得注意的是,CAN总线的速度并非越高越好，需根据实际需求平衡实时性和可靠性，在汽车电子中，安全相关的制动系统（如ABS、ESP）必须采用高速CAN以确保毫秒级响应，而车灯控制等非安全系统则可选择中低速CAN以降低成本和复杂度，CAN FD（Flexible Data Rate）技术的出现进一步提升了数据传输效率，在兼容传统CAN的基础上，将有效数据传输速率提高到5Mbps以上，同时支持更大的数据帧长度（可达64字节），适用于需要更高带宽的场景如自动驾驶传感器数据融合。
在实际应用中,优化CAN总线速度需要综合考虑多方面因素，合理规划总线拓扑，采用树形或菊花链结构避免分支过长，减少信号反射，严格控制节点数量，通过网关（Gateway）将不同速率的CAN子网互联，例如将高速CAN（动力系统）与低速CAN（车身系统）隔离，避免相互干扰，定期检查总线终端电阻和线缆质量，确保物理层性能，通过CAN分析仪监控总线负载率和错误帧数量，若负载率超过70%或错误帧频繁，应考虑降低速率或增加总线带宽。
相关问答FAQs：
-
问：CAN总线的速度与以太网相比有何优势？
答：CAN总线在汽车和工业控制领域具有独特优势，CAN总线采用非破坏性总线仲裁机制，优先级高的数据帧能优先传输，确保实时性；而以太网采用CSMA/CD机制，冲突后需重传，实时性较差，CAN总线具有强大的错误检测和恢复能力，包括CRC校验、位监视、错误帧发送等机制，可靠性高；以太网虽也有错误检测，但恢复机制较复杂，CAN总线的成本更低，硬件实现简单，适合分布式控制系统；而以太网带宽更高，适合大数据量传输，但延迟和成本较高，CAN总线在实时性、可靠性和成本方面更适合汽车电子等场景，而以太网则适用于车载信息娱乐系统等非实时高带宽需求。 -
问：如何解决CAN总线在高负载下的速度下降问题？
答：解决CAN总线高负载下的速度下降问题需从多方面入手，优化数据帧设计，减少不必要的通信，例如通过周期性发送和非周期性事件触发的混合调度模式，降低总线负载，引入CAN FD技术，提高有效数据传输速率和帧长度，在相同负载下提升吞吐量，采用网关隔离不同速率的子网，避免低优先级数据占用高速总线资源，优化节点软件，减少错误帧的产生，例如通过精确的位定时配置和硬件滤波降低误码率，对于超负载场景，可考虑增加总线数量或升级到更高带宽的协议如以太网，确保关键数据的实时传输。
