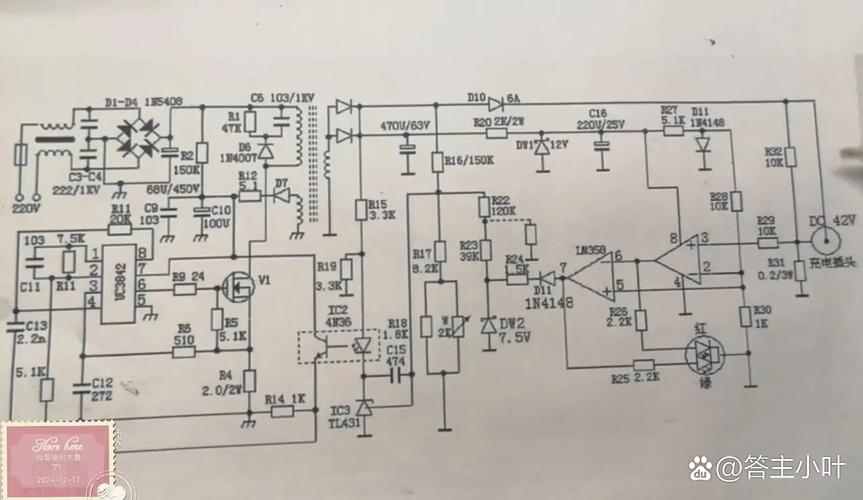

在电子维修领域，3842作为一款经典的电流模式PWM控制器，其应用极为广泛，常用于开关电源、逆变器等电路中，当遇到“3842负载带不起”的故障现象时，通常表现为空载或轻载时电源能启动输出电压正常，但一旦接入负载或负载增大，输出电压便迅速下降甚至关机，此时需从多个系统模块入手逐步排查，以下结合电路原理和维修经验,详细分析故障原因及解决步骤。
核心供电与启动电路异常
3842的正常工作是整个系统稳定的基础，其VCC供电脚（第7脚）的工作电压需在10-17V之间，启动电压需大于16V，工作维持电压不低于8V，若启动电路或供电回路存在故障，会导致3842无法进入正常工作状态或负载加重时电压跌落，常见故障点包括：启动电阻（通常为几百kΩ）阻值变大或开路，导致启动电流不足；滤波电容（如VCC端的100μF/25V电容）失效，造成供电纹波过大或电压无法维持；辅助绕组整流二极管（如1N4148或快恢复二极管）击穿或开路，使得3842在负载增大时因能量补充不足而欠压保护，维修时需用万用表测量启动电阻是否在标称值范围内，检查电容是否鼓包、漏电,二极管有无正反向阻值异常。
3842芯片本身或外围元件损坏
3842芯片损坏或其外围关键元件异常是负载带不起的常见原因，检测时需先测量各引脚电压：第6脚输出PWM脉冲波形是否正常（空载时应有高频脉冲，负载异常时可能消失）；第2脚反馈电压是否稳定（正常为2.5V左右，若偏离过大可能反馈回路异常）；第3脚电流检测脚电压是否超过1V（超过时芯片会过流保护），若发现第6脚无输出，且外围元件（如驱动电阻、上拉电阻）正常，则芯片可能已损坏，第8脚基准电压输出应为5V，若偏差过大（如低于4.5V或高于5.5V），也表明芯片性能不良，需注意，静电、过压或过流冲击均可能导致3842内部电路损坏,维修时需确保断电操作并防静电。
反馈回路参数漂移或开路
电压反馈回路是稳定输出电压的核心，若反馈环节异常，会导致3842误判负载状态而调整PWM输出，常见问题包括：光耦（如PC817）失效，导致反馈信号中断；TL431精密基准源损坏，使反馈电压无法准确采样；分压电阻（如输出端的上分压电阻）阻值变化，导致反馈电压偏离正常值，若上分压电阻阻值增大，反馈电压降低，3842会误以为输出电压不足而增大占空比，可能引发过流保护；若光耦c-e间短路，则相当于反馈电压为0，3842会输出最大占空比，导致过流保护动作，维修时需用万用表测量光耦的c-e极间电阻，TL431的参考端和阴极电压是否正常（参考端应为2.5V，阴极电压随反馈变化）。
电流检测回路灵敏度异常
3842的电流检测功能（第3脚）是过流保护的关键，若该回路参数设置不当或元件损坏，会导致负载稍大即触发保护，电流检测信号通常由采样电阻（如0.1Ω/1W）或电流互感器产生，当采样电阻阻值增大或氧化，会导致检测电压提前达到1V阈值，使芯片误触发过流保护；若滤波电容（如第3脚的RC滤波电容）漏电，也会引入干扰信号，导致保护阈值降低，电流检测回路的布线若受干扰，也可能导致误保护，维修时需重点检查采样电阻阻值是否准确，电容是否漏电,必要时可用示波器观察第3脚波形是否在负载增大时平稳上升至1V。
功率级电路效率低下或元件失效
功率级电路的元件性能直接影响电源的带载能力，常见故障包括：开关管（如MOSFET或IGBT）性能下降，导通电阻增大，导致导通损耗增加，负载加重时发热严重而进入保护；整流二极管（如肖特基二极管）正向压降过大或反向漏电，导致输出效率降低；续流电感磁饱和（如电感感量不足或磁芯破损），导致电流纹波增大，无法传递足够功率；输出滤波电容（如1000μF/16V）容量下降或ESR增大，导致滤波效果差，负载时电压跌落严重，维修时需用万用表二极管档测量开关管D-S极、二极管正反向特性，用电容表测量滤波电容容量,必要时更换可疑元件。
控制环路稳定性问题
3842的环路补偿参数（如误差放大器的RC补偿网络）若设计不当，可能导致系统振荡或带载能力下降，补偿电阻或电容参数漂移，会使相位裕度不足，负载突变时系统无法稳定，输出电压波动过大而触发保护，维修时需检查补偿网络元件（如第1、2脚之间的RC元件）是否损坏，必要时根据电源功率和输出特性重新计算参数，通常补偿电容为几nF至几十nF，电阻为几十kΩ。
相关问答FAQs
Q1：3842电源空载正常，一接负载就关机，但测量各引脚电压无明显异常，可能是什么原因？
A：这种情况需重点检查电流检测回路和功率级效率，可能是采样电阻阻值因过流轻微增大，导致负载电流未达到额定值时检测电压已超过1V，触发过流保护；也可能是开关管软击穿或整流二极管反向特性不良，轻载时尚可工作，负载增大时损耗激增导致电压跌落，建议用示波器观察第3脚电压波形，在接入负载时是否快速上升至1V以上,同时测量开关管漏极波形是否有异常振荡。
Q2：更换3842芯片后，电源仍带不起负载，但芯片各引脚电压与正常值接近，如何排查？
A：若更换芯片后问题依旧，需排除芯片外围电路及功率级故障，首先检查反馈回路是否正常，如光耦、TL431是否工作，反馈电压是否稳定；其次测量VCC供电是否在负载时跌落（如辅助绕组供电不足）；最后检查功率级元件，如开关管D-S极间是否短路、整流二极管是否开路，需确认新芯片是否为正品，劣质芯片可能存在性能参数偏差,建议用替换法验证芯片质量。
