充电宝充电模块维修教程需要结合电子基础知识和实操经验，以下从工具准备、故障判断、拆解步骤、模块检修、焊接修复及测试验证六个环节详细说明,帮助用户掌握基础维修方法。
工具准备
维修前需准备以下工具：电烙铁（建议恒温烙铁，温度300-350℃）、焊锡丝（含松芯，直径0.8mm左右）、助焊剂、吸锡器或吸锡线、万用表（带二极管档、电压档）、镊子、螺丝刀（十字/T型，根据充电宝型号选择）、撬棒、酒精棉、热风枪（若需拆卸芯片）、放大镜（观察细微元件），需佩戴防静电手环,避免静电击穿电子元件。
故障判断
充电宝常见故障表现为无法充电、充电异常发热、指示灯不亮等，需先判断是否为充电模块问题：
- 外部接口检测：检查USB接口是否有异物、氧化或引脚歪斜，用万用表二极管档测试接口引脚与电路板通路是否正常（正常值应显示0.3-0.7V压降）。
- 输入电压测试：用万用表直流电压档测量充电宝输入端（Micro USB或Type-C接口）电压，若无电压（正常应为5V），可能是输入线路断路或保险丝烧毁。
- 模块供电排查：拆机后找到充电模块（通常为带散热片的IC芯片，如TP4056、XC3103等），测量其输入端Vin脚电压，若无电压，检查前级滤波电容（通常为10-100μF电解电容）是否鼓包或漏液。
- 输出电压检测：若输入电压正常但输出端（连接电池的排线）无电压，可能是充电管理IC损坏或周边元件（如电阻、电容）失效。
以下为充电模块常见故障及初步判断要点：
| 故障现象 | 可能原因 | 检测方法 |
|--------------------|-----------------------------|-------------------------------------|
| 无法充电 | 输入接口损坏、保险丝熔断 | 测量接口电压、保险通路电阻 |
| 充电速度慢 | 充电模块限流电阻变值、IC老化 | 测量充电电流（正常1-2A）、对比限流电阻阻值 |
| 充电时发烫严重 | 散热不良、IC短路、电容漏液 | 触摸IC温度（＞60℃异常）、检测对地电阻 |
| 指示灯闪烁异常 | 电压检测电阻损坏、反馈线路故障| 测量反馈电压（如TP4056的FB脚，通常为2V） |
拆解步骤

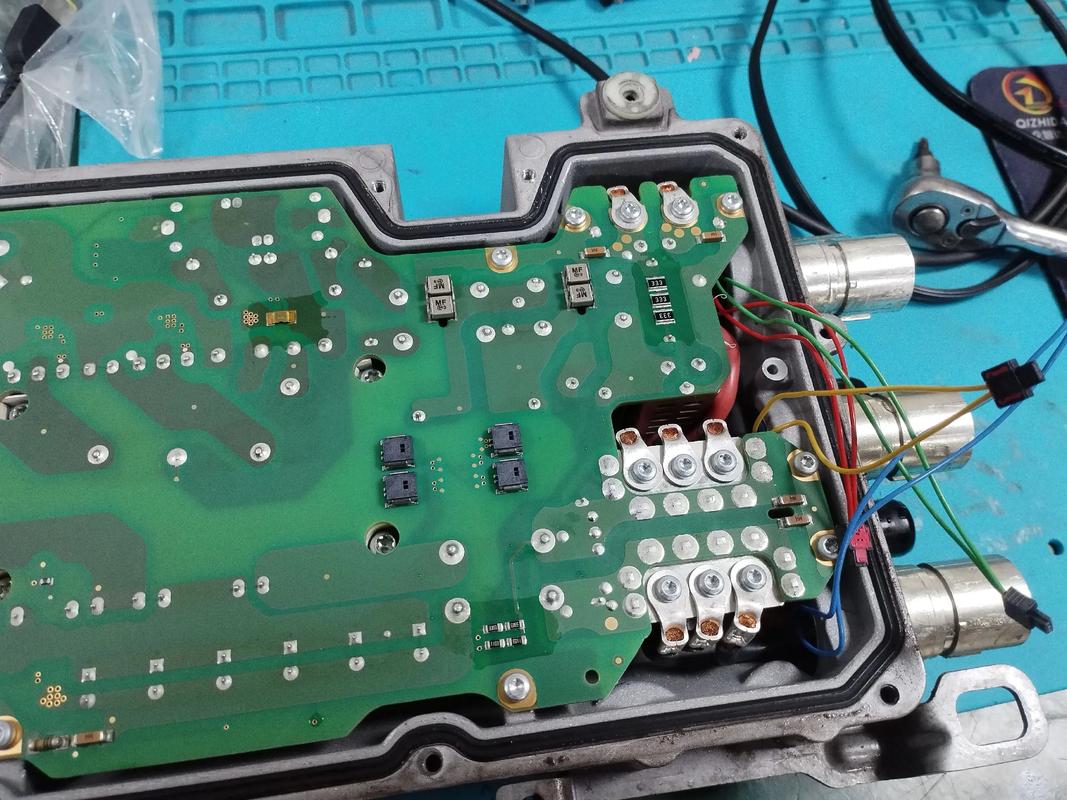

- 断电与拆外壳：确保充电宝无电，用撬棒沿外壳缝隙小心撬开，部分充电宝用螺丝固定，需先拧下隐藏螺丝（通常位于标签下方或接口内侧）。
- 断开连接排线：内部电路板与电池、指示灯等通过排线连接，用镊子轻轻拔下排线（注意方向，避免折断触点）。

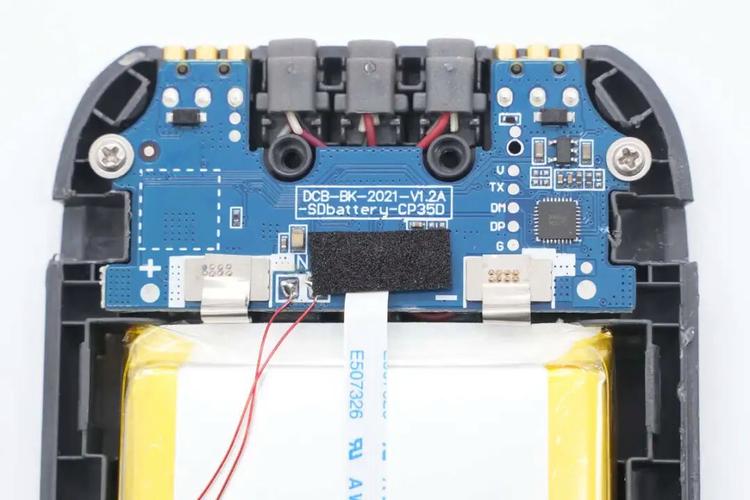

- 定位充电模块：充电模块通常位于输入接口附近，体积较小，带有散热片，型号标注在IC表面（如“TP4056”）。
模块检修
充电模块核心为充电管理IC，周边元件包括输入滤波电容（C1）、输出电容（C2）、限流电阻（R1）、指示灯电阻（R2）等，需重点检测：
- 电容检测：用万用表电容档测量电解电容容量，若容量偏差＞20%或漏液、鼓包，需更换，无电容档时，可用二极管档测充放电过程（正常时表针先摆动后回零）。
- 电阻检测：测量限流电阻（通常为1-2Ω，贴片电阻）阻值，若无穷大或变值，需用同值电阻更换。
- IC检测：测量IC关键脚电压，如TP4056的VCC（输入电压，5V）、BAT（连接电池，4.2V左右）、CE（使能脚，高电平有效），若电压异常，结合周边元件排查，若确认IC损坏，需更换同型号芯片（注意引脚方向）。
- 二极管检测：模块中的保护二极管（通常为1N5819）可用二极管档测量，正向压降0.2-0.3V，反向无穷大为正常。
焊接修复
- 拆卸元件：若需更换电容或电阻，用镊子固定元件，电烙铁加热焊点至熔锡，用吸锡器吸走焊锡；更换IC时，建议用热风枪（温度300℃，风速2档）加热芯片，待焊锡熔化后用镊子取下，清理焊盘余锡。
- 焊接新元件：贴片元件先在一个焊脚上镀锡，用镊子夹住元件对准焊盘，电烙铁加热焊脚固定；再焊接另一端，检查是否有虚焊，IC焊接时，先焊固定脚，再逐个焊引脚，避免短路。
- 清理与加固：用酒精棉清理助焊剂残留，检查焊点是否光滑，若有冷焊（焊锡呈豆腐渣），需重新补焊。
测试验证
修复后需装机测试：
- 空载测试：不连接电池，接通输入电源，用万用表测量模块输出端电压（正常为4.2V±0.1V），若无输出，需重新检查焊接和元件。
- 带载测试：连接电池（注意正负极），接入充电器，测量充电电流（应接近标称值），观察模块发热情况（轻微发热属正常，严重发烫需断电排查）。
- 功能测试：测试过充保护（充满后应自动断电）、短路保护（短路时模块应断开输出）等安全功能。
相关问答FAQs
Q1：充电宝充电模块维修时，如何判断是IC损坏还是周边元件问题？
A：可通过“排除法”判断：先测量IC供电脚（如VCC）和使能脚（CE）电压是否正常，若电压异常，检查前级滤波电容和输入线路；若供电正常但输出无电压，测量反馈脚（FB）电压，若偏离正常值（如TP4056的FB脚应为2V），检查反馈电阻和电容；若反馈正常，则可能是IC内部损坏，需更换IC。
Q2：维修后充电宝充电电流过小，是什么原因？
A：常见原因包括：①限流电阻变值（如阻值增大导致电流减小），需用万用表测量阻值并更换；②充电管理IC性能下降，更换同型号IC；③输出电容容量不足，导致滤波不良，电流无法提升，可更换同规格电解电容；④电池老化（内阻过大），需检测电池健康度,必要时更换电池。
