12伏逆变器是一种将直流电（DC）转换为交流电（AC）的电子设备，其核心功能是将汽车电瓶、蓄电池等12V直流电源转换为220V或110V交流电，为家用电器、办公设备等提供电力支持，本文将详细阐述12伏逆变器的原理、常见故障及维修方法，帮助用户了解其工作机制并掌握基础维修技能。

（图片来源网络，侵删）

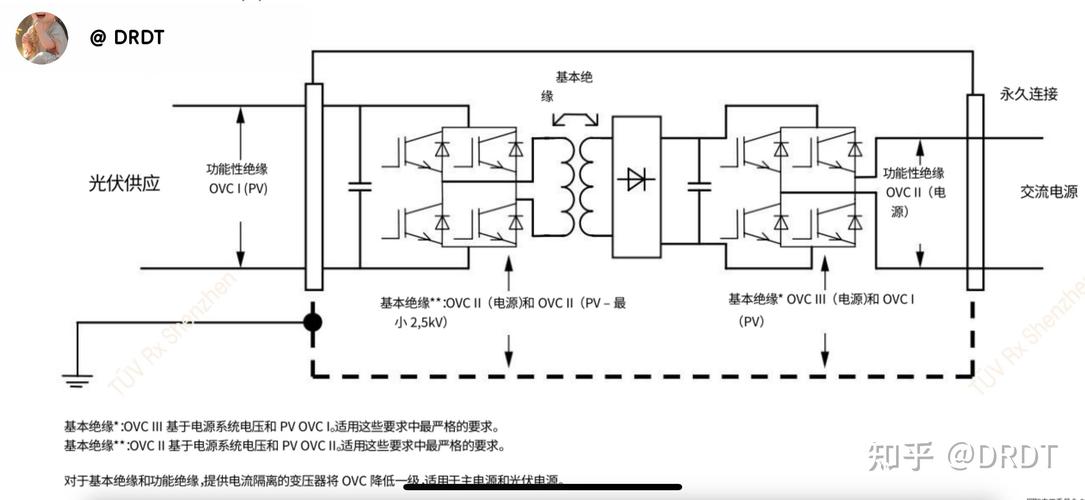

12伏逆变器的基本原理

12伏逆变器的原理基于电力电子技术,主要通过以下几个环节实现直流到交流的转换：

输入滤波与保护电路
12V直流电首先经过输入滤波电路，通常由电容、电感等元件组成，用于滤除直流电源中的杂波和干扰，确保输入电压的稳定性，保护电路（如过压、欠压、过流保护）会监测输入电压和电流，异常时切断电源，防止设备损坏。

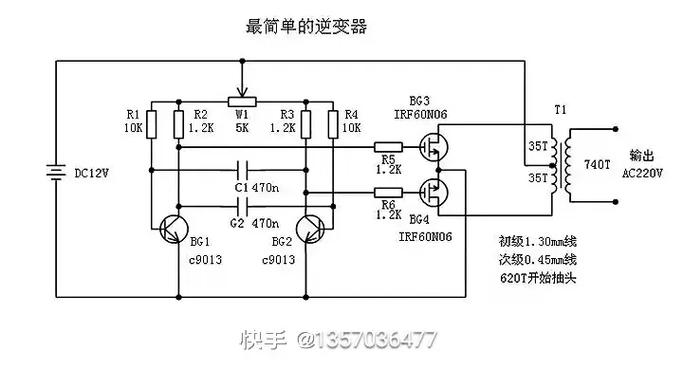

DC-AC转换核心（逆变电路）
逆变电路是逆变器的核心，通常采用全桥拓扑结构，由四个功率开关管（如MOSFET或IGBT）组成，通过控制开关管的导通与关断顺序，将直流电斩波为高频脉冲方波或正弦波，当开关管Q1和Q4导通时，电流从正极流向负极；当Q2和Q3导通时，电流方向相反，从而输出交流方波，若需正弦波输出，则需采用PWM（脉宽调制）技术，通过生成高频调制信号控制开关管，经滤波后输出平滑正弦波。
PWM控制与驱动电路
PWM控制电路负责生成驱动信号，控制逆变电路中开关管的开关频率和占空比，控制芯片（如SG3525、TL494等）会根据输出反馈信号调整PWM波形，确保输出电压的稳定性和精度，驱动电路则将PWM信号放大，以驱动大功率开关管正常工作。
（图片来源网络，侵删）
输出滤波与稳压电路
逆变电路输出的高频脉冲需经过LC滤波电路（电感+电容）滤除高频谐波，得到平滑的交流电，稳压电路通过实时监测输出电压，调整PWM信号的占空比，确保输出电压在负载变化时保持稳定（如220V±10%）。

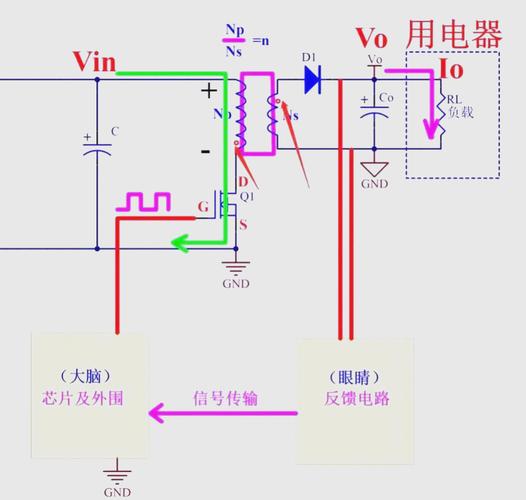

反馈与保护机制
反馈电路通过电压传感器和电流传感器采集输出信号，传递给控制芯片，形成闭环控制，保护机制包括过载保护（输出电流超过阈值时自动降载或关机）、短路保护（输出短路时瞬时切断电源）、过热保护（通过温度传感器监测芯片温度，超温时强制关机）等。

12伏逆变器的常见故障与维修方法

逆变器故障通常表现为无法启动、输出电压异常、输出波形失真、过热报警等，以下为常见故障及排查步骤：

无法启动

可能原因：
- 输入电压过低（电瓶电量不足）；
- 输入保险丝熔断；
- 控制电路故障（如PWM芯片损坏）；
- 功率开关管击穿短路。
维修方法：
- 用万用表测量输入电压,确保在10.5V-15V范围内；
- 检查保险丝是否熔断,若熔断需更换同规格保险丝（注意排查短路原因后再更换）；
- 检查控制芯片供电是否正常,若无电压则检查供电电路；
- 用万用表二极管档检测功率开关管是否击穿,若短路需更换同型号管子。

输出电压异常（过高或过低）

可能原因：
- 输入电压波动；
- PWM控制电路故障（如反馈电阻变质）；
- 滤波电容失效。
维修方法：
- 稳定输入电压,排除电瓶问题；
- 检查反馈电阻是否阻值偏移,更换损坏电阻；
- 检测输出滤波电容是否鼓包或失容,更换同规格电容。

输出波形失真（非正弦波或含大量谐波）

可能原因：
- 滤波电感或电容损坏；
- PWM驱动信号异常；
- 负载超过额定功率。
维修方法：
- 用示波器观察输出波形,若高频毛刺多，检查滤波元件；
- 检测PWM芯片输出信号是否正常,若异常则更换芯片；
- 确保负载功率在逆变器额定范围内。

过热报警或自动关机

可能原因：
- 散热风扇故障；
- 功率开关管过载；
- 环境温度过高或通风不良。
维修方法：
- 检查风扇是否转动,若损坏则更换；
- 检测功率管温度,若过热需检查负载是否过大或开关管性能下降；
- 改善设备通风条件,避免阳光直射或密闭空间使用。

输出无电或指示灯不亮

可能原因：
- 电源开关损坏；
- 输入线路接触不良；
- 辅助电源电路故障。
维修方法：
- 检查开关是否按下,若损坏则更换；
- 检查输入端子与电瓶连接线是否松动；
- 测量辅助电源（如控制芯片供电）是否正常，若异常则排查变压器或稳压电路。

维修注意事项

安全第一：维修前务必断开输入电源，电容放电，避免触电风险。
工具准备：万用表、示波器、电烙铁、焊锡、吸锡器等必备工具。
元件替换：更换功率元件（如MOSFET）时需注意型号参数一致，散热片需涂抹导热硅脂。
逐步排查：从输入到输出分段检测，缩小故障范围，避免盲目拆卸。
