高频逆变器后级故障维修是电力电子设备维护中的关键环节，后级电路作为能量输出的核心，其工作状态直接影响逆变器的整体性能，后级电路主要包括全桥逆变电路、LC滤波电路、输出保护电路等部分，故障表现多样，需结合理论分析与实际检测逐步排查，以下从常见故障类型、诊断流程、维修方法及注意事项等方面展开详细说明。
常见故障类型及现象
-
无输出电压或电压异常
表现为输出端无电压、电压偏低或电压波动大，可能原因包括：驱动电路故障导致功率管（如IGBT、MOSFET）未正常导通/关断、功率管击穿短路、滤波电容失效、控制板输出信号异常等，当IGBT因过流损坏时，可能造成直流母线短路，导致输出电压为零；若滤波电容容量下降，则可能引起输出纹波增大,电压不稳定。 -
输出波形畸变
正弦波逆变器输出波形出现失真，如THD（总谐波失真）超标、波形出现毛刺或阶梯状，常见原因包括：LC滤波电路参数匹配不当（电感饱和或电容漏电）、功率管驱动信号不对称、死区时间设置不合理等，滤波电感因磁芯材料问题进入饱和区，会导致电感值下降，无法有效滤除高频谐波,使波形畸变。 -
过流或过热保护频繁动作
逆变器在空载或轻载时即出现过流保护，或散热器温度异常升高，可能原因有：输出端短路、功率管驱动不足导致导通压降过大、散热不良（如风扇停转、散热片积尘）、负载超出额定范围等，驱动电路的光耦或变压器性能下降，会使功率管开通/关断延迟,导致损耗增加而引发过热保护。 -
输出频率异常
输出电压频率偏离额定值（如50Hz/60Hz），表现为电机转速异常或设备工作紊乱，通常与控制电路的振荡器、计数器或反馈采样电路故障有关，如采样电阻阻值漂移、基准电压不稳定等。

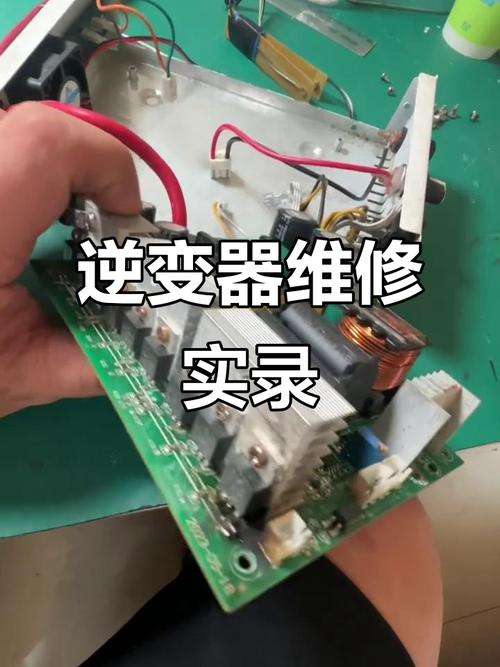

（图片来源网络，侵删）
故障诊断流程
-
安全断电与初步检查
维修前务必切断输入电源，等待直流母线电容放电完毕（可用万用表测量确认），检查外观是否有烧焦、鼓包元件，接线端子是否松动,散热器是否过热变形。 -
电源与控制信号检测
- 控制板输出信号：用示波器测量控制板送给驱动电路的PWM信号，检查频率、占空比是否正常，有无缺相或波形异常。
- 驱动电路信号：测量驱动电路输出的脉冲信号，确保其幅值（通常为15V左右）、上升/下降沿时间符合功率管要求，且上下桥臂驱动信号存在足够死区时间（避免直通短路）。
- 辅助电源：检测驱动电路、控制板的供电电压是否稳定，如常见的+15V、-5V、+5V等电源是否正常。
-
功率管与关键元件检测
- 功率管检测：拆下功率管，用万用表二极管档测量其三个极间电阻，正常情况下，IGBT的C-E极、G-E极应存在二极管特性，若短路或阻值异常，则已损坏。
- 滤波元件检测：用LCR表测量滤波电感感量、电容容量，检查是否偏离标称值；观察电容是否鼓包、漏液。
- 电流采样检测：检测电流采样电阻是否烧断、阻值是否漂移,采样电路的运放是否工作正常。
-
动态测试与逐步排查
若静态检测未发现明显故障，可进行低压动态测试（如用调压器降低输入电压），用示波器观察输出波形变化，结合故障现象逐步缩小范围，若输出波形缺相,重点排查对应桥臂的驱动信号和功率管。

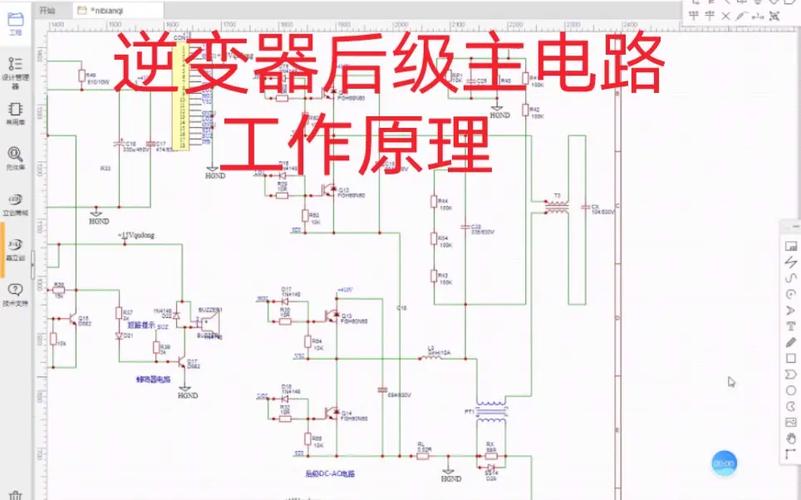

（图片来源网络，侵删）
维修方法与步骤
-
功率管更换注意事项
- 更换功率管时需选用相同型号、参数的元件，注意安装力矩（避免过大导致模块破裂）和散热硅脂涂抹均匀。
- 检查驱动电路的限流电阻、栅极电阻是否损坏，避免因驱动元件异常导致新功率管再次损坏。
- 更换后需测量桥臂上下管驱动信号的死区时间，确保满足要求（通常为2-5μs）。
-

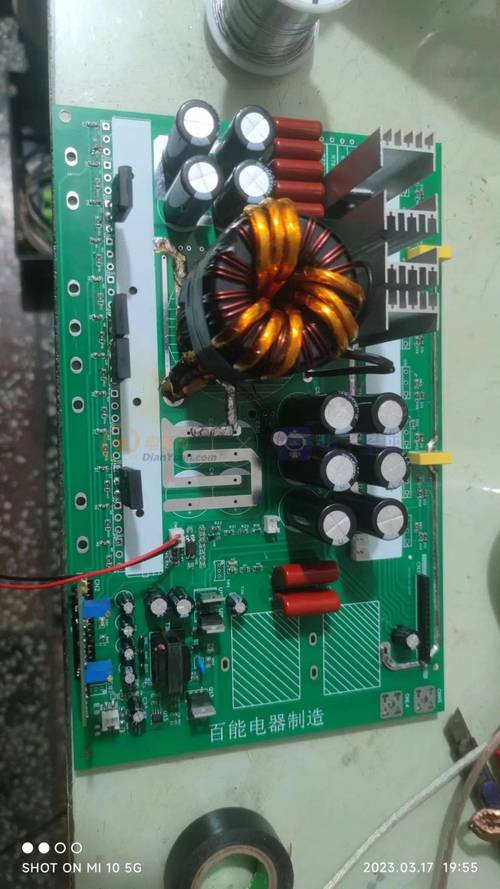

滤波电路维修
若滤波电容失效，需更换同规格、耐压等级更高的电容（如温度等级105℃）；电感饱和时可更换磁芯材料或增加气隙,必要时重新绕制。 -
驱动电路修复
驱动芯片（如IR2110、UC3842）损坏时，需更换同型号芯片，并检查其外围元件（如自举电容、二极管）是否正常，光耦驱动电路需检查光耦输出特性,确保线性度良好。 -
控制板故障处理
控制板故障通常需专业人员维修，重点检查单片机/ DSP工作电源、晶振、存储器及程序芯片是否正常，反馈回路（如电压、电流采样）的运放和基准电压源是否损坏。
维修注意事项
- 防静电措施：功率管、控制芯片等静电敏感元件需在防静电工作台上操作，避免人体静电损坏元件。
- 散热设计：维修后需确保散热器安装牢固，风扇运转正常，必要时更换大功率散热器或增加强制风冷。
- 参数核对：维修后需重新核对关键参数（如输出电压、频率、死区时间），必要时使用负载测试仪进行满载老化测试。
- 安全防护：测试时需隔离变压器、限流电阻,避免短路或过流造成二次损坏。
相关问答FAQs
Q1：高频逆变器后级输出电压偏低，且功率管发热严重，可能是什么原因？
A：首先检测功率管驱动信号是否正常，若驱动脉冲幅值不足或上升沿缓慢，会导致功率管导通损耗增大，引起发热，检查直流母线电压是否正常，若输入电压偏低，会导致输出电压不足，功率管本身性能下降（如饱和压降增大）或散热不良也会导致类似现象,需逐一排查并更换损坏元件。
Q2：逆变器输出波形出现高频毛刺，如何判断是滤波电路还是驱动电路的问题？
A：可用示波器分别测量滤波电路前后的波形，若滤波前（功率管输出端）波形正常，而滤波后出现毛刺，则说明LC滤波电路参数异常（如电感感量不足、电容失效）；若滤波前波形已存在毛刺，则多为驱动电路问题，如驱动信号不对称、死区时间过小或功率管开关特性不一致,需检查驱动电路和功率管匹配性。
