空调电脑板作为空调的核心控制部件，相当于空调的“大脑”，负责接收用户指令、控制各部件运行及监测系统状态，其故障表现多样，如空调不启动、显示异常、制冷制热效果差、频繁停机等，维修时需结合故障现象、电路原理及检测工具逐步排查,以下是详细的维修步骤和注意事项：
维修前准备与安全规范
- 断电与放电
维修前务必切断空调电源（拔插头或断空开），对于变频空调，需等待内部电容（通常位于电源模块附近）充分放电，避免残留电压触电，可用万用表表笔测量直流端电压，确认降至安全范围（＜36V）后再操作。 - 工具与资料准备
常用工具：万用表（含电压、电阻、二极管档）、示波器（检测信号波形）、电烙铁（35W以内）、吸锡器、焊锡丝、松香、放大镜、绝缘胶带、螺丝刀（十字/一字）。
资料准备：空调电路原理图（标注关键芯片、接口、电压值）、电脑板实物图（对照元件位置）,部分品牌官网可提供维修手册。
故障检测与定位
（一）外观初检
目测电脑板是否有明显异常：
- 烧蚀痕迹：检查电源模块（整流桥、滤波电容、PFC电路）、驱动芯片（如IGBT）、继电器等元件是否有发黑、鼓包、裂痕，重点观察铜箔是否烧断。
- 进水腐蚀：对于潮湿环境或漏水导致的故障，查看电路板是否有水渍、铜绿、锈蚀，可用酒精清洗后晾干（避免用热水，防止元件脱落）。
- 元件脱落：检查电容、电阻、二极管等元件是否虚焊、脱落，尤其电源输入端、继电器焊点易因震动或电流冲击松动。
（二）电源电路检测（核心供电部分）
电源电路为电脑板各模块提供工作电压，是故障高发区，需分步检测：
| 检测部位 | 正常电压值（AC/DC） | 检测方法与异常判断 |
|---|---|---|
| 交流输入端（L/N） | AC 220V±10% | 万用表AC档测量，若无电压，检查电源线、保险管（通常为5A/10A熔断电阻）是否熔断。 |
| 整流桥输出 | DC 300V左右（220V输入时） | DC档测量，若电压为0，可能是整流桥短路或保险管熔断；若电压偏低，检查滤波电容是否失效。 |
| 5V稳压输出 | DC 5V±0.2V | 测量7805、LM2596等稳压芯片输出端，电压异常则检查输入端电压、滤波电容及芯片本身是否损坏。 |
| 12V/24V输出 | DC 12V/24V±0.5V | 为继电器、传感器供电，电压异常多为三端稳压器（如7812、2512）损坏或负载短路。 |
示例：若整机不启动，测5V无输出，可依次测整流桥输出（300V是否正常）、稳压芯片输入端（是否有300V降压后的电压，如12V），若输入正常、输出为0,多为稳压芯片损坏或其周边电容短路。
（三）控制信号检测
-
微处理器（MCU）工作条件
MCU是电脑板“指挥中心”，需满足三个条件才能工作：

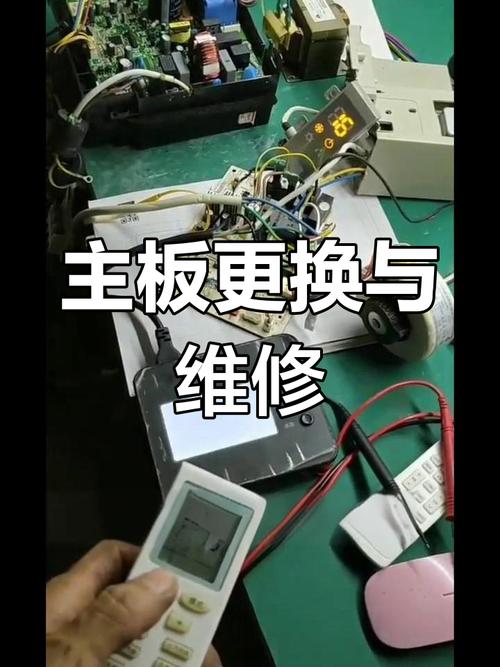

（图片来源网络，侵删）- 供电：测量MCU电源脚（如VDD、AVDD）是否为5V/3.3V。
- 复位电路：测量复位脚（如RST、RESET），开机时应为低电平（0V）→高电平（5V）跳变，若始终为低电平，检查复位电容、电阻是否漏电或损坏。
- 时钟电路：用示波器测量晶振（常见4MHz、8MHz、12MHz）两脚波形，正常为正弦波，幅值约1-3V，若波形异常或无波形，更换晶振（需注意负载电容匹配）。
-
传感器信号检测
温度传感器（室内环温、管温、化霜传感器）多为NTC热敏电阻，25℃时阻值一般为5kΩ-10kΩ（具体看图纸），用万用表电阻档测量，若阻值无穷大或0Ω，或与标称值偏差过大（如±20%以上），需更换。
示例：制冷效果差，测管温传感器阻值，若显示25℃但实际阻值对应50℃，则MCU误判为高温，导致压缩机频繁启停。 -
驱动电路检测
驱动电路（如光耦、继电器、反相器）负责控制压缩机、风扇电机、四通阀等部件动作：- 继电器：测线圈两端电压（12V/24V），若电压正常但继电器不吸合，多为线圈烧毁；若无电压，检查MCU输出端至继电器间的驱动三极管（如8050、8550）是否击穿。
- 反相器（如ULN2003）：测输入/输出端，输入高电平时输出应为低电平，若输入正常但输出异常，更换芯片。
（四）通信电路检测
通信电路（通常为两根信号线，电压约0-24V波动）用于室内外机数据交换，常见故障为通信异常（如显示“E1”“E2”代码）：
- 测量通信端电压，正常待机时约2-5V，通信时波动（可用示波器看脉冲波形）。
- 若电压为0或24V，检查通信线路是否短路/断路（如老鼠咬断、插件氧化），或通信电阻（120Ω）是否损坏。
- 对于变频空调，需检查IPM模块（智能功率模块）的驱动信号（PWM波），用示波器测量其输入端，应有规则的脉冲波形，若无信号,多为MCU损坏或光耦隔离电路故障。

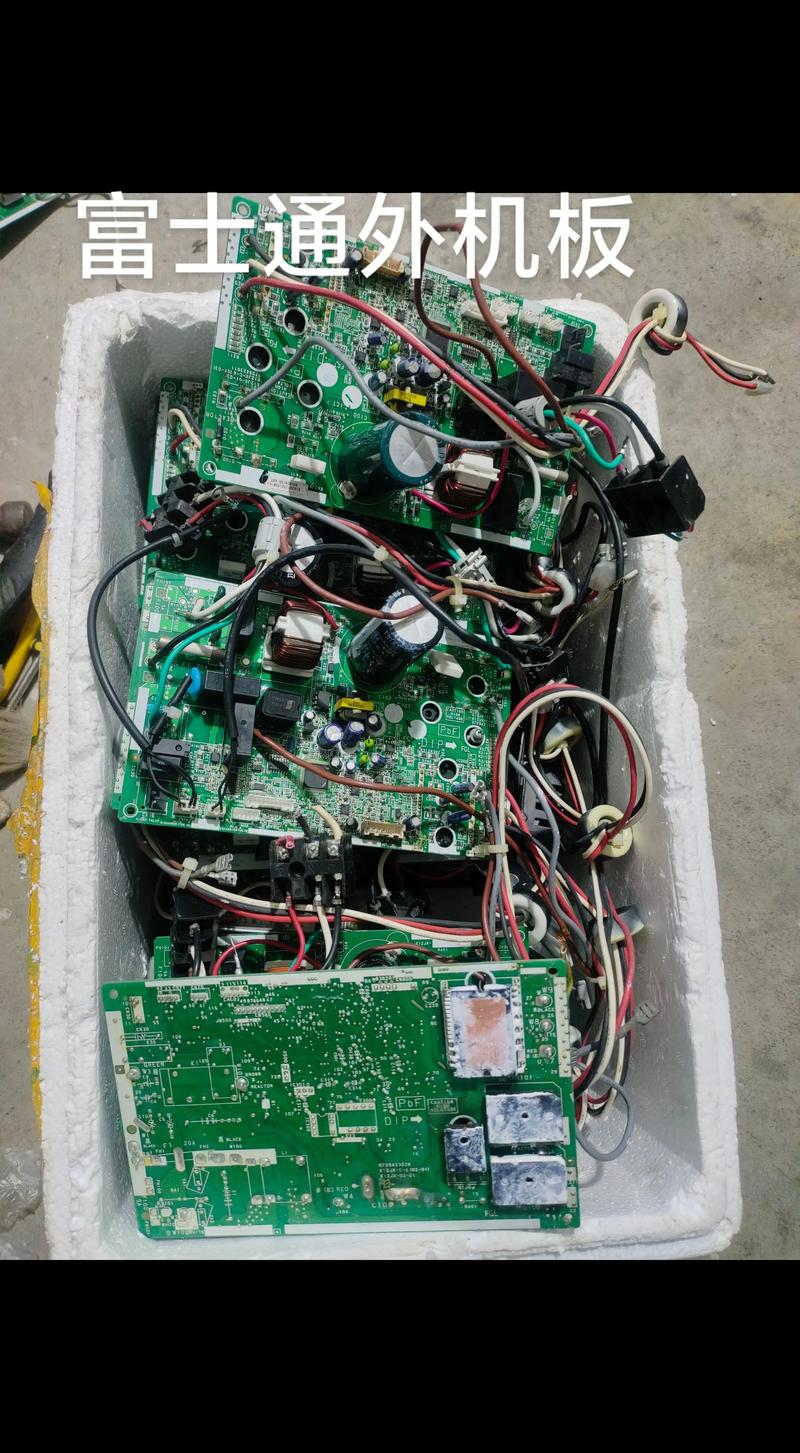

故障元件维修与更换
-
元件级维修

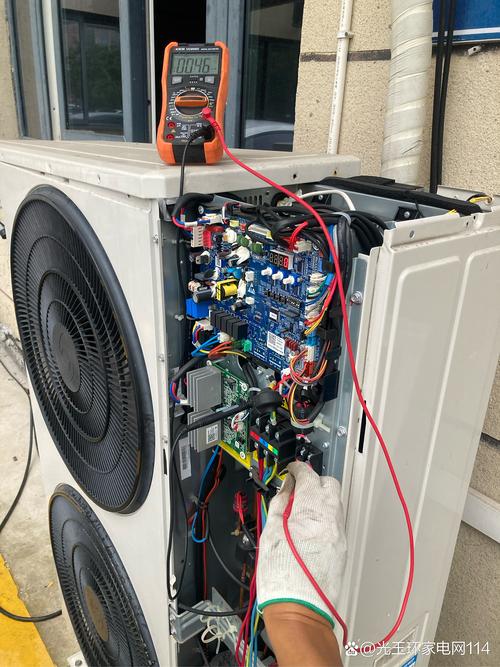

（图片来源网络，侵删）- 虚焊/脱焊：用电烙铁加焊松香，对可疑焊点（尤其是大电流元件、继电器）重新焊接，避免焊锡过多导致短路。
- 电容损坏：滤波电容（如400V/10μF）鼓包、漏液需更换，注意耐压值、容量、尺寸（直径/高度）匹配；电解电容更换时注意正负极（长脚为正）。
- 芯片更换：MCU、驱动芯片等贴片元件需用热风枪拆卸（温度300℃左右，风量适中），焊接时先涂助焊剂，对准引脚后加热，避免相邻焊点连锡。
-
模块级更换
对于电源模块（含整流桥、PFC电路）、IPM模块等集成度高、故障率高的部件，建议直接更换同型号模块（注意接口定义、供电电压一致）,维修难度大且易引发二次故障。
维修后测试与注意事项
- 通电测试
维修后先不连接负载（如压缩机、风扇电机），单独给电脑板通电，测量各输出电压是否正常（如5V、12V），确认无短路后再接入负载试机。 - 安全防护
更换元件时避免用手直接触碰芯片引脚（防止静电击穿），焊接时断电操作，防止烙铁漏电损坏元件。 - 故障记录
对维修过程、故障元件、更换型号进行记录,便于后续分析同类故障规律。
相关问答FAQs
问题1：空调电脑板进水后如何处理？
解答：进水后需立即断电，拆下电脑板用无水酒精清洗（用软毛刷轻刷，避免铜箔脱落），清洗后晾干（可用吹风机冷风档或自然晾干，禁止暴晒或高温烘烤），重点检查电源模块、通信接口是否腐蚀，若腐蚀严重需更换元件，晾干后测电阻（电源输入端对地阻值应＞100kΩ），确认无短路后再通电检测。
问题2：空调显示“E6”代码（通信故障），如何判断是室内机电脑板还是外机问题？
解答：先测室内外机通信线电压，正常待机时约2-5V，若电压为0或24V，断开外机通信线，测室内机通信端电压：若恢复正常（2-5V），说明外机故障（如外机电脑板通信芯片损坏、通信电阻异常）；若仍异常，则为室内机电脑板故障（如通信电路光耦损坏、MCU通信接口虚焊），若电压波动正常但仍有“E6”代码，需检查通信线是否受干扰（如与电源线并行布线过长）。
