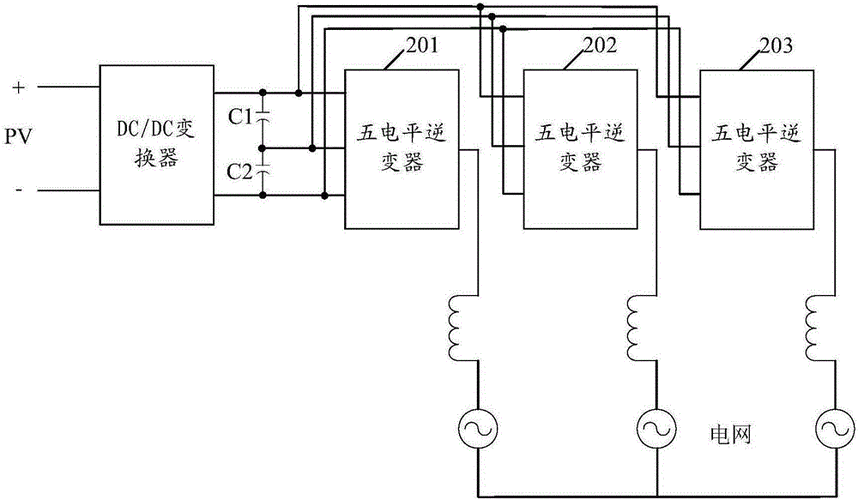

12管逆变器电鱼机维修是一项需要专业知识和谨慎操作的技术工作,这类设备通常由12个功率管（多为IGBT或MOSFET）为核心组成逆变电路，将低压直流电转换为高压交流电，用于电鱼作业，由于其工作电压高、电流大，维修时必须严格遵守安全规范，避免触电或设备二次损坏，以下是详细的维修思路和步骤，涵盖常见故障排查、元件检测及维修注意事项。
维修前准备与安全检查
- 断电与放电：维修前务必切断设备电源，并将逆变器的输入端（如电瓶接线柱）与电瓶分离，等待5-10分钟，让内部电容充分放电，避免残留高压电造成触电。
- 工具准备：万用表（带二极管档、电容档）、示波器（可选）、绝缘手套、螺丝刀、烙铁、吸锡器、散热硅脂、替换用功率管（型号需匹配）、驱动电阻/电容等。

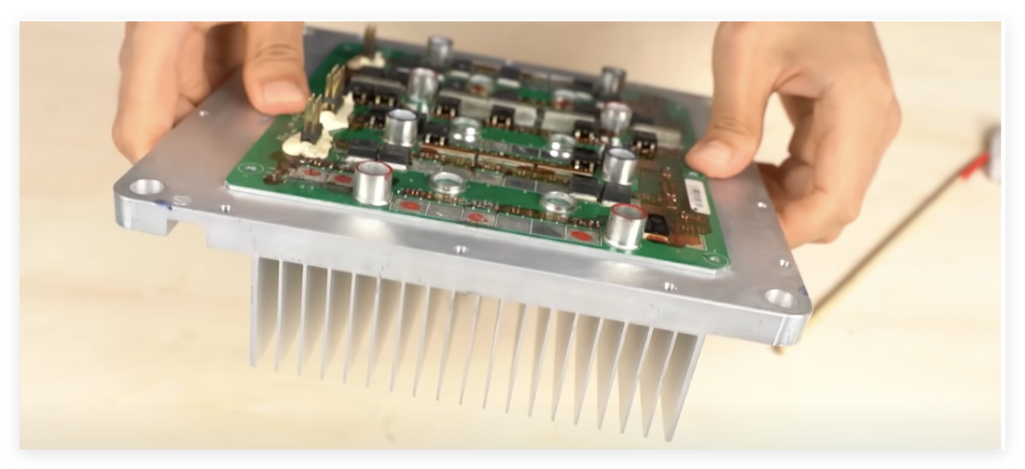

- 外观检查：观察设备外壳是否有破损、烧焦痕迹，功率管散热片是否变形，接线端子是否松动，风机是否正常运转（若设备带散热风扇）。
常见故障排查与维修流程
完全无输出（指示灯不亮，风扇不转）
可能原因：输入电路故障、控制板供电异常、功率管击穿短路。
排查步骤：
- 输入电路检测：用万用表直流电压档测量电瓶电压（正常为12V或24V，需确认设备规格），检查保险丝是否熔断（保险丝通常位于输入端子附近，若熔断需更换同规格保险丝，不可用铜丝代替）。
- 控制板供电检测：控制板（如PWM驱动板）一般通过降压芯片供电，测量芯片输入端是否有电压（如12V），输出端是否为5V或3.3V（参考芯片型号），若无输出，检查降压芯片、滤波电容是否鼓包或漏液。
- 功率管短路检测：断电后，用万用表二极管档测量12个功率管的C、E极（或D、S极），正常情况下，正向压降约0.5-0.7V（IGBT），反向无穷大，若某管短路，需更换同型号功率管，并检查驱动电路是否正常（避免新管再次击穿）。
输出电压低，无力或间歇性工作
可能原因：功率管性能不良、驱动电路故障、谐振电容失效、散热不良。
排查步骤：
- 功率管检测：即使万用表测量未短路，也可能存在软击穿或放大倍数下降，可用示波器观察功率管驱动波形（正常为方波，幅值约10-15V），若波形畸变或幅度不足，需检查驱动电路。
- 驱动电路检测：驱动电路通常由专用驱动IC（如IR2110、UC3842）及周边电阻、电容组成，测量驱动IC的供电电压、输入信号（来自PWM芯片）是否正常，检查上拉/下拉电阻是否变值，加速电容是否失效。
- 谐振元件检测：逆变器输出端通常有谐振电容（用于升压），用万用表电容档测量容量是否与标称值偏差过大（如容量下降会导致输出电压不足），同时检查谐振电感是否匝间短路（测直流电阻）。
- 散热检查：运行数分钟后触摸散热片，若温度异常升高（超过80℃），说明散热不良，需清理散热片灰尘、检查风机转速或更换导热硅脂。
工作时有异响或冒烟
可能原因：功率管过流、驱动信号异常、元件虚焊。
排查步骤：
- 立即断电：冒烟或异响通常是严重短路或过流的表现，需立即切断电源，避免扩大故障。
- 重点检查功率管：拆下功率管测量是否击穿短路，同时检查与功率管并联的缓冲电路（RCD缓冲电路）的电阻、电容是否损坏（缓冲电路失效会导致功率管过压击穿）。
- 检查虚焊点：观察电路板是否有虚焊、焊盘脱落现象，特别是功率管、变压器等大电流元件的焊点，可用放大镜辅助检查，必要时重新补焊。
输出频率不稳定
可能原因：PWM控制芯片故障、反馈电路元件失效。
排查步骤：
- PWM芯片检测：PWM芯片（如TL494、SG3525）是逆变器的“大脑”，测量其供电电压、振荡电路（外接电阻、电容）是否正常，观察输出PWM波形是否稳定（频率通常为20-40kHz，根据变压器设计而定）。
- 反馈电路检测：若设备有电压反馈或电流反馈回路，检查光耦、误差放大器（如LM358）及相关电阻、电容是否损坏，反馈回路异常会导致PWM芯片调整输出频率。
关键元件检测与更换技巧
-
功率管（IGBT/MOSFET）：
- 更换时需选择同型号、同参数的元件，注意耐压值（如耐压1200V以上）和电流值（如电流50A以上），安装时涂抹散热硅脂，并确保散热片与功率管紧密接触，避免因散热不良导致再次损坏。
- 更换后需检查驱动波形,确保驱动信号正常（无振荡、无毛刺）。
-
驱动电阻/电容：
驱动电阻（通常为几欧到几十欧）用于限制驱动电流，若变值会导致驱动不足或功率管过热；驱动电容（如0.1μF）用于加速开关速度，失效会导致开关损耗增大。
-
变压器：
变压器是升压核心,若匝间短路，会导致输出电压低、发热严重，可用万用表测初级和次级直流电阻（初级电阻小，次级电阻大），或用匝间短路测试仪检测。
维修注意事项
- 防静电：MOSFET易受静电击穿，维修时需佩戴防静电手环，避免用手直接触摸引脚。
- 功率管配对：若多个功率管同时损坏，需尽量选择参数一致的元件进行更换，避免因特性差异导致电流不均。
- 测试安全：维修后需在空载状态下测试输出电压（用高压表测量），确认正常后再接负载，避免负载短路损坏设备。
相关问答FAQs
Q1：维修12管逆变器时，功率管频繁击穿是什么原因？
A：功率管频繁击穿通常由以下原因导致：①驱动电路异常（如驱动波形幅度不足、振荡），导致功率管工作在放大区而发热击穿；②缓冲电路（RCD）损坏，无法吸收变压器产生的尖峰电压，导致功率管过压击穿；③散热不良，功率管长期高温工作导致热击穿；④负载短路或过载，超出功率管承受范围，维修时需重点检查驱动波形、缓冲电路及散热系统。
Q2：逆变器输出电压正常但电鱼效果差，可能是什么问题？
A：输出电压正常但电鱼效果差，可能是以下原因：①输出频率偏离谐振点（如变压器设计频率为30kHz，实际输出20kHz），导致输出功率下降；②输出线缆过长或线径过细，线路压降过大，实际负载端电压不足；③电极接触不良（如电极表面积碳、间距过大），导致放电效率低；④功率管未完全饱和导通，如驱动电流不足或功率管放大倍数下降，可调整PWM频率、更换线缆、清洁电极或检查驱动电流来解决。
