碰焊PGA封装芯片维修是一项技术难度高、操作要求精细的电子维修工作，主要针对采用PGA（Pin Grid Array，栅格阵列封装）的芯片，这类芯片具有底部针脚阵列，常用于CPU、GPU、FPGA等高性能处理器，维修过程中需结合专业设备、规范流程和细致操作，才能确保修复效果，以下从维修原理、工具准备、操作步骤、常见问题及解决方案等方面展开详细说明。
维修原理与适用场景
PGA封装芯片的底部针脚数量多（从几十到上千个不等）、间距小（通常0.5mm-1.0mm），针脚与PCB焊盘通过碰焊（也称“热压焊”或“回流焊”）连接，维修的核心目标是解决因针脚虚焊、氧化、短路或PCB焊盘损坏导致的电气故障，例如芯片无法识别、功能异常、死机等，适用场景包括：服务器主板CPU针脚氧化、显卡GPU虚焊、工业控制器PGA芯片接触不良等，需注意的是，若芯片内部损坏或针脚严重断裂，维修难度极大,通常建议直接更换芯片。
维修工具与材料准备
维修PGA封装芯片需配备专业工具和材料,具体如下：
| 类别 | 工具/材料 | 作用 |
|---|---|---|
| 加热设备 | BGA返修台、恒温电烙铁（带精细焊头） | 精确控制加热温度，避免芯片或PCB过热损坏 |
| 焊接工具 | 碰焊机（热压焊机）、精密焊台、镊子（防静电） | 实现针脚与焊盘的精准对位和焊接 |
| 清洁与检测工具 | 无水酒精、专用清洁刷、放大镜/显微镜（≥40倍）、万用表、示波器 | 清除氧化层、检查焊接质量、检测电气连接是否正常 |
| 辅助材料 | 助焊膏（免清洗型）、锡膏（含银量3%以上）、高温胶带、耐高温高温胶带、散热铜块 | 提高焊接流动性、固定芯片、保护周边元件 |
详细维修步骤
故障诊断与芯片拆解
- 故障确认：通过开机自检、日志报错或仪器检测（如万用表测针脚通断）判断故障是否由PGA芯片引起，若CPU针脚氧化会导致供电异常,需重点检测针脚与PCB焊盘的阻值。

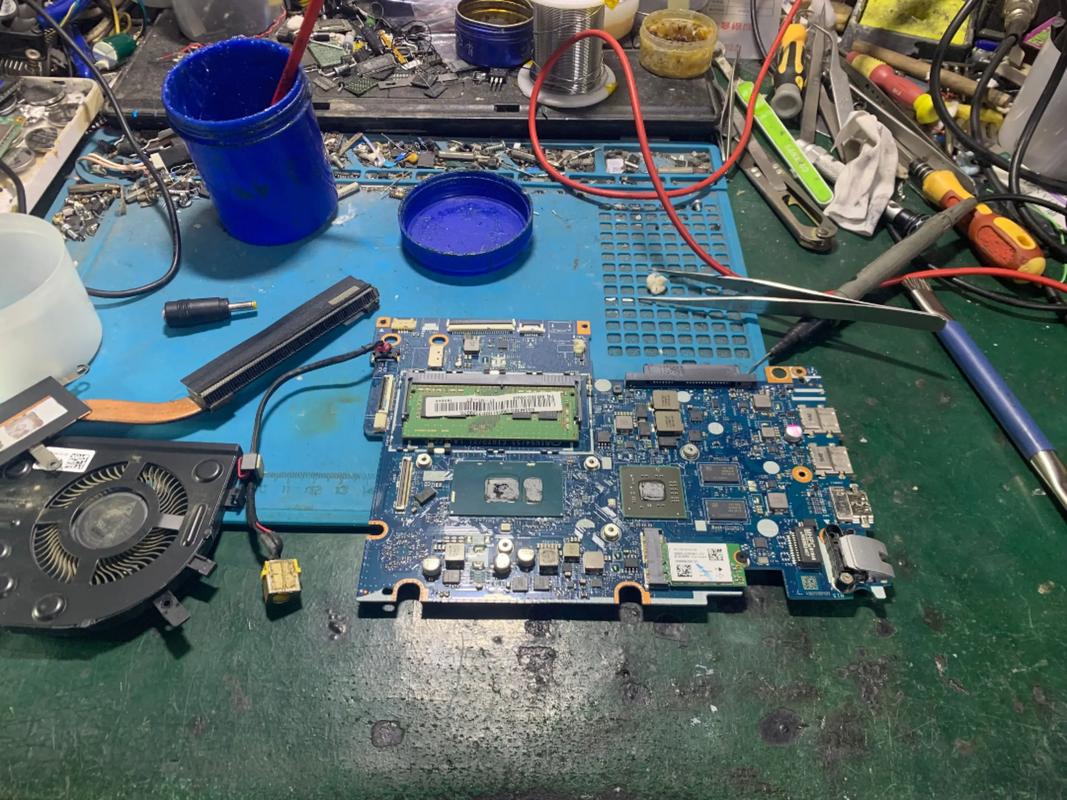

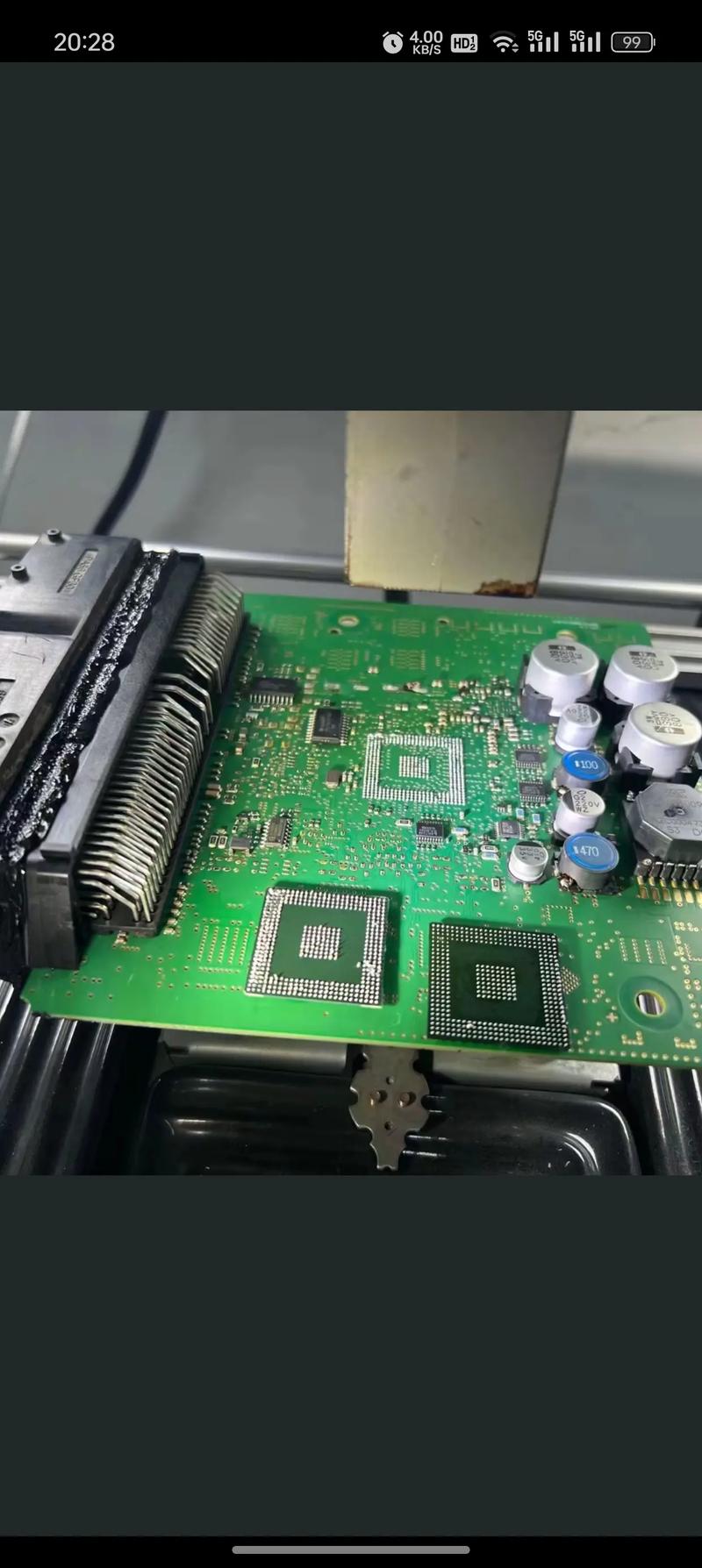

- 芯片拆解：使用BGA返修台加热，温度设定参考芯片 datasheet（通常为200℃-250℃），加热时间约3-5分钟，待焊锡熔化后用镊子轻轻夹取芯片，避免用力过猛导致针脚变形，加热时需在芯片周围覆盖高温胶带,防止周边元件受热损坏。
针脚与焊盘处理
- 清洁：用无水酒精和专用刷子清除芯片底部针脚及PCB焊盘的氧化层、残留焊锡，确保露出金属光泽，若针脚弯曲，需用精密镊子轻轻校直，角度偏差需小于0.1mm。
- 检查焊盘：观察PCB焊盘是否脱落、氧化或阻焊层损坏，若焊盘轻微损坏，可用导电银浆修复；若严重损坏,需更换PCB或跳线处理。
碰焊操作
- 涂覆助焊材料：在针脚和焊盘上薄薄涂一层助焊膏，增强焊锡流动性；若使用锡膏，需用钢网精准印刷,避免连锡。
- 对位与焊接：将芯片对准PCB焊盘（通过显微镜观察标记点对齐），使用碰焊机施加适当压力（0.5-1.0N/针脚）和温度（230℃±10℃），焊接时间控制在5-10秒，焊接后需自然冷却,避免急冷导致虚焊。
质量检测与修复验证
- 外观检查：用显微镜检查针脚是否饱满、无连锡、无虚焊,焊点表面应呈光滑的圆锥形。
- 电气测试：用万用表测针脚与对应电路的通断，阻值应接近0Ω；用示波器检测信号波形,确认时序和电压正常。
- 功能测试：装机后运行压力测试软件（如Prime95、FurMark），观察芯片是否稳定工作，温度是否异常（通常PGA芯片工作温度应低于85℃）。
常见问题与解决方案
-
问题1：焊接后出现连锡
原因：锡膏过多、针脚间距过小、碰焊压力过大。
解决：用精细吸锡带或吸锡器清理连锡；调整锡膏用量，改用间距更小的钢网；降低碰焊压力至0.3N-0.5N/针脚。 -
问题2：芯片功能异常，但焊接外观正常
原因：针脚虚焊、内部微裂纹、PCB电路隐性损伤。
解决：用X光机检查内部焊接情况；重新加热并焊接可疑针脚；检测PCB对应电路是否短路或断路,必要时用万用表分段排查。
（图片来源网络，侵删）
相关问答FAQs
Q1：PGA芯片维修后多久可以投入使用？
A：维修完成后需自然冷却至少30分钟，确保焊点完全凝固，随后进行静态测试（不加电测通断）和动态测试（逐步加压运行），若连续24小时无异常，方可投入使用，建议初期降低负载运行,观察温度和稳定性。
Q2：PGA芯片针脚断裂能否修复？
A：若仅少量针脚断裂（1-3根），可用极细漆包线（直径≤0.1mm）跳线连接，但需确保绝缘和固定；若断裂针脚较多或针脚根部断裂，修复成功率极低，建议更换芯片,避免影响整体性能和稳定性。
