用示波器维修家电的视频为电子爱好者和技术人员提供了直观的学习途径，通过可视化信号分析的方法，帮助快速定位故障点，示波器作为电子测量的“眼睛”，能够实时显示电压随时间变化的波形，是家电维修中不可或缺的工具，以下将从维修流程、关键操作步骤及实例分析等方面,详细解读如何通过示波器维修家电。
维修前的准备工作
在开始维修前，需确保工具和设备齐全，除了示波器外，还应准备万用表、信号发生器、隔离变压器（确保维修安全）、以及家电电路图，示波器的选择需考虑带宽和采样率，一般家电维修中，100MHz带宽的示波器已能满足需求，需对家电进行初步检查，如观察外观是否有烧焦痕迹、闻异味、听异常声音等,缩小故障范围。
示波器的基本设置
- 探头校准：将示波器探头连接到校准信号输出端（通常为1kHz/1V方波），调整探头补偿电容，使波形无过冲或失真。
- 垂直与水平设置：根据待测信号幅度，调整 volts/div（伏/格）档位，确保波形显示在屏幕中央；调整 time/div（秒/格）档位，以清晰观察信号细节。
- 触发模式：选择“边沿触发”，设置触发电平和触发沿（上升沿或下降沿）,稳定波形显示。
家电维修中的典型应用场景
电源电路维修
电源故障是家电常见问题，如无输出电压、电压不稳等，通过示波器测量开关电源的关键节点波形，可快速定位故障。
- 整流滤波电路：用示波器测量桥式整流后的脉动直流波形，正常应为平滑的直流电压，若波形纹波过大，可能滤波电容失效。
- 开关管波形：测量开关管栅极（G极）的驱动波形，应为规则的脉冲波；若无波形或波形畸变，检查PWM控制器（如UC3842）及其外围电路。
- 输出电压波形：测量次级整流后的输出电压，若电压偏低且伴随振荡，可能是反馈环路异常（如光耦PC817或误差放大器TL431故障）。
控制信号分析
以空调遥控器接收电路为例，若遥控失灵，可用示波器测量红外接收头的输出端，正常情况下，按下遥控器时应看到数据波形（通常为38kHz载波调制信号）；若无波形，检查接收头供电或供电滤波电容（如104电容）是否失效。
电机驱动电路维修
在洗衣机或风扇中，电机不转可能由驱动电路故障引起，用示波器测量电机驱动芯片（如L298N）的PWM输入端，应看到脉冲信号；若信号正常但电机无动作,检查电机绕组或功率管是否击穿。
实际维修案例

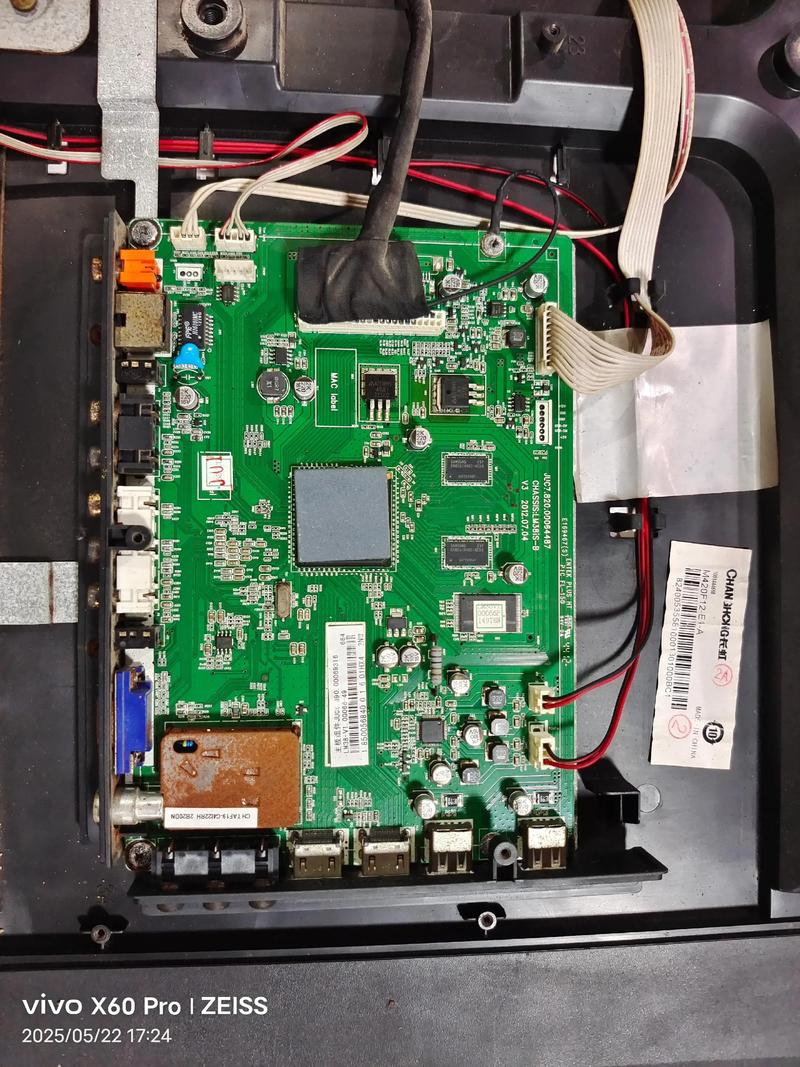

以一台“不开机”的液晶电视为例，初步检查保险管完好，通电后测量开关电源初级电压。
- 测量PFC电路输出：正常为380V直流，若电压为0V，检查PFC开关管（如2SK3562）及驱动IC（如NCP1399）。
- 测量副电源+5V：若无输出，检查副电源变压器（T802）及次级整流二极管（如FR107）。
- 测量主电源待机控制脚：如PFC_EN信号，应为高电平，若为低电平，检查微处理器（MT5399）的供电和复位电路。
通过示波器逐级排查，最终发现副电源光耦PC817失效，导致待机控制异常,更换后故障排除。
注意事项
- 安全防护：维修开关电源时，需使用隔离变压器，避免触电；测量高压部分时，应使用高压探头并注意绝缘。
- 接地问题：示波器探头地线夹应就近连接到测量点的地，避免因接地环路引入干扰。
- 信号衰减：测量高频信号时，探头×10档位可减少电容负载，但需注意示波器需手动×10衰减。
相关问答FAQs
Q1：示波器维修家电时，如何区分干扰信号与实际故障波形？
A：干扰信号通常具有随机性（如毛刺），而故障波形与电路功能相关，可通过对比正常家电的波形、断开可疑电路后观察波形变化来判断，若电源纹波中叠加高频噪声，可能是滤波电容ESR增大,需更换电容。
Q2：示波器测量时，为何波形会“漂移”或无法稳定？
A：漂移主要由触发设置不当或信号幅度过小导致，可尝试调整触发电平至波形幅度的50%左右，或使用“单次触发”模式捕捉瞬时信号，若信号频率较低，需降低time/div档位；若信号复杂，可启用“滚动显示”模式。
