gp-07液晶电源维修涉及对常见故障的排查、核心元件的检测及修复技巧，需结合电路原理和实操经验逐步展开，以下从故障现象分类、核心元件检测、维修流程及注意事项等方面详细说明。

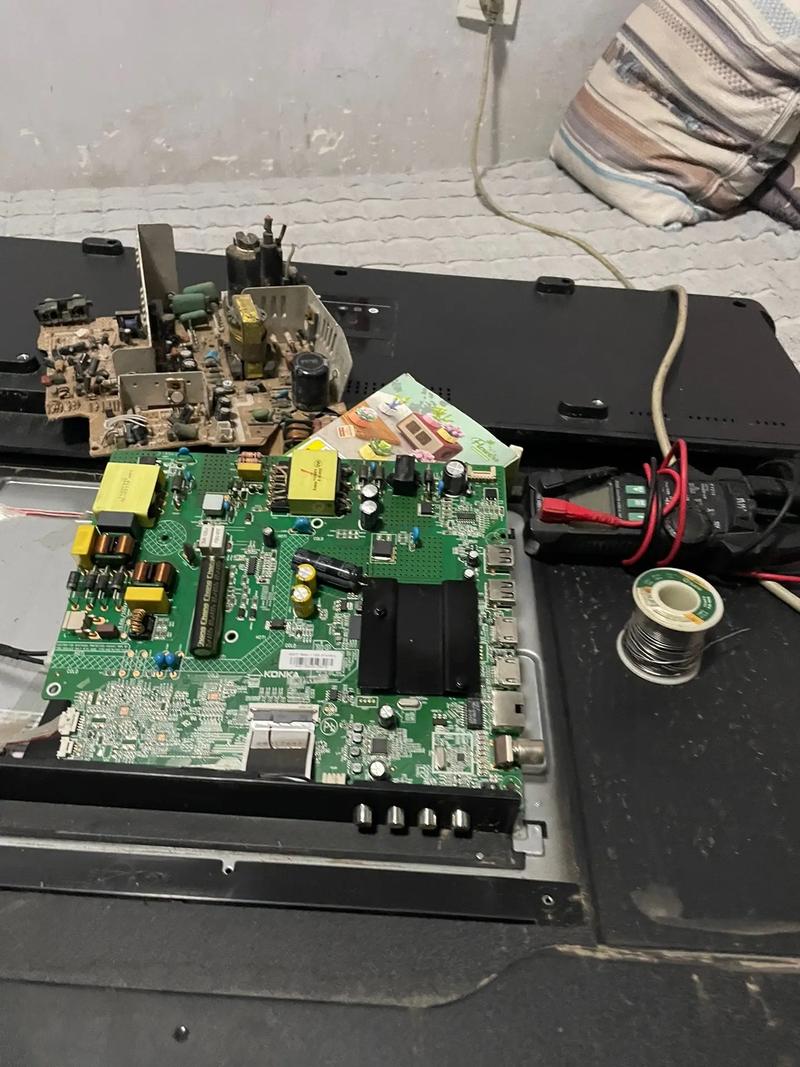

（图片来源网络，侵删）
常见故障现象与初步判断
gp-07液晶电源通常输出多路电压（如12V、5V、3.3V等），不同故障现象对应可能的问题模块,需先通过外观和初步通电测试缩小范围：
| 故障现象 | 可能原因 | 检测重点 |
|---|---|---|
| 完全不通电，指示灯不亮 | 保险丝熔断、输入回路断路、PWM芯片未工作 | 保险丝、整流桥、启动电阻、PWM芯片供电 |
| 输出电压偏低或波动 | 滤波电容失效、稳压电路异常、负载过重 | 输出电容、反馈电阻、光耦、肖特二极管 |
| 输出电压无（单路或多路） | 对应支路整流管损坏、限流电阻开路、负载短路 | 该路整流管、滤波电容、负载电阻 |
| 电源异响或发烫 | 高压滤波电容鼓包、开关管性能不良、散热不良 | 电容外观、开关管温度、散热片状态 |
核心元件检测与维修技巧
输入回路检测
输入回路包括保险丝、抗干扰电路（电感、电容）、整流桥（全桥或半桥）及滤波电容。
- 保险丝：用万用表电阻档测量，若开路需进一步检查短路点（常见为整流桥击穿、开关管ce结短路）。
- 整流桥：需脱离电路测量，四个二极管正向压降约0.5-0.7V，反向电阻无穷大，若短路或漏电需更换同规格整流桥（如GBU系列）。
- 滤波电容：高压滤波电容（通常为400V/100μF左右）易鼓包、漏液，用电容表测容量是否衰减（低于标称值20%需更换）,同时需检查其耐压值是否足够。
PWM控制电路检测
PWM芯片是电源核心（常见如UC3842、TL494等），其工作条件包括供电（17-30V）、基准电压（5V）、反馈信号。
- 供电检测：启动电路（通常为100kΩ左右大功率电阻）为PWM芯片提供初始电压，若启动电阻开路或变值，芯片无法启动，测量芯片VCC引脚电压，若无电压需检查启动电阻及供电回路电容是否击穿。
- 基准电压：芯片基准电压引脚（如UC3842的8脚）应输出5V，若无输出，芯片可能损坏。
- 反馈回路：光耦（如PC817）和稳压取样电阻（如TL431）构成电压反馈闭环，测量光耦发光二极管侧电压（约1-2V），接收侧三极管导通压降约0.3-0.7V，若异常需检查取样电阻是否变值、TL431是否击穿。
功率输出回路检测
功率输出回路包括开关管（MOSFET或GTR）、开关变压器、整流二极管及滤波电容。
- 开关管：用万用表二极管档测ce结、be结电阻，若短路需更换，并检查驱动电阻是否烧毁，开关管损坏多因过压（尖峰脉冲吸收电路失效）或过流（电流采样电阻开路）导致。
- 整流二极管：肖特二极管（如1N5819）易因过流损坏，需测量正向压降（约0.3-0.5V）和反向电阻，若短路或漏电需更换。
- 开关变压器：检查初级绕组是否开路（电阻约几欧姆），次级绕组组间绝缘，若匝间短路会导致输出电压异常,需更换变压器。
维修流程与注意事项
- 安全断电与放电：维修前务必断电，高压滤波电容需用电阻放电，避免触电。
- 静态电阻测量：未通电时测量输入端电阻（正常约几十至几百kΩ），若过小（接近0Ω），说明存在短路，需先排除故障再通电。
- 通电测试：先接假负载（如灯泡或水泥电阻），监测输出电压是否稳定，避免负载短路导致二次损坏。
- 逐步排查：从输入到输出逐级检测，先确保PWM芯片工作正常，再查功率输出回路，最后查负载。
- 元件代换原则：更换元件需注意参数匹配，如开关管的耐压（VDS）、电流（ID），电容的耐压、容量及温度系数（如105℃电容）。
相关问答FAQs
Q1：gp-07电源通电后保险丝立即熔断，如何排查？
A：保险丝熔断多为输入回路短路导致，首先断电，用万用表电阻档测量输入端（AC插头两端）电阻，若接近0Ω，说明整流桥或开关管ce结短路，拆下整流桥测量，若二极管短路则更换整流桥；若正常，再测开关管，若ce结短路则更换开关管，并检查尖峰吸收电路（如RC缓冲电路）是否失效,避免新管再次损坏。
Q2：电源输出电压偏低（如12V输出仅9V），可能原因及解决方法？
A：输出电压偏低常见原因包括：①输出滤波电容容量衰减，导致滤波不良，用电容表测容量，若低于标称值50%需更换；②稳压反馈回路异常，检查光耦是否老化（发光侧电流增大）、TL431是否击穿，或取样电阻（如分压电阻）变值，需用精密电阻更换；③负载过重，断开负载接假负载测试，若电压恢复正常，则检查负载电路是否存在短路；④开关管性能不良，导致导通内阻增大,需更换开关管。
