模拟电子技术基础 模拟考试卷
考试时间： 120分钟 总分： 100分

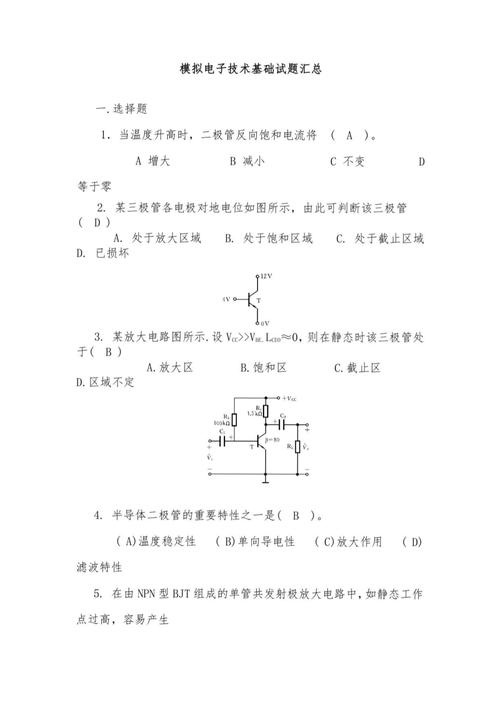

选择题（每题3分，共30分）
-
在PN结中,扩散电流是载流子在什么作用下形成的？ A. 内电场 B. 外加正向电压 C. 浓度差 D. 外加反向电压
-
某双极性晶体三极管在放大状态下,测得三个电极的电位分别为 V1 = 2.3V, V2 = 3V, V3 = 9V，则该管为（ ）。 A. NPN型硅管，C极（集电极） B. PNP型硅管，E极（发射极） C. NPN型锗管，B极（基极） D. PNP型锗管，C极（集电极）
-
为了稳定放大电路的静态工作点,应引入（ ）。 A. 直流负反馈 B. 交流负反馈 C. 直流正反馈 D. 交流正反馈
-
射极输出器的主要特点是（ ）。 A. 电压放大倍数大于1，输入电阻小，输出电阻大 B. 电压放大倍数小于1且近似等于1，输入电阻大，输出电阻小 C. 电流放大倍数高，带负载能力强 D. 以上都不对

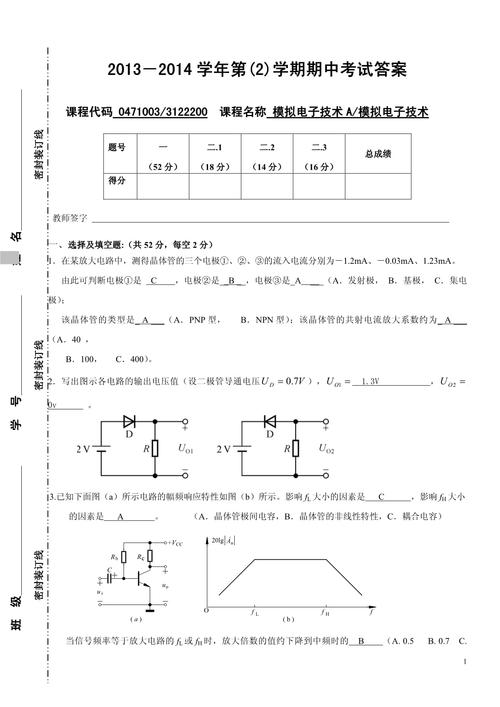

（图片来源网络，侵删） -
理想运算放大器在线性应用时,其两个输入端“虚短”和“虚断”的成立条件是（ ）。 A. 开环增益无穷大，差模输入电阻无穷大 B. 输出电阻为零 C. 共模抑制比无穷大 D. 以上都是
-
一个由理想运放构成的电压跟随器,其输出电压与输入电压的关系是（ ）。 A. 同相，放大倍数为1+Rf/R1 B. 同相，放大倍数为1 C. 反相，放大倍数为-Rf/R1 D. 反相，放大倍数为-1
-
乙类互补对称功率放大电路存在的主要问题是（ ）。 A. 效率低 B. 存在交越失真 C. 饱和失真 D. 截止失真
-
在放大电路中,若要实现电压-电流转换，应选用（ ）。 A. 反相比例运算电路 B. 同相比例运算电路 C. 加法运算电路 D. 积分运算电路

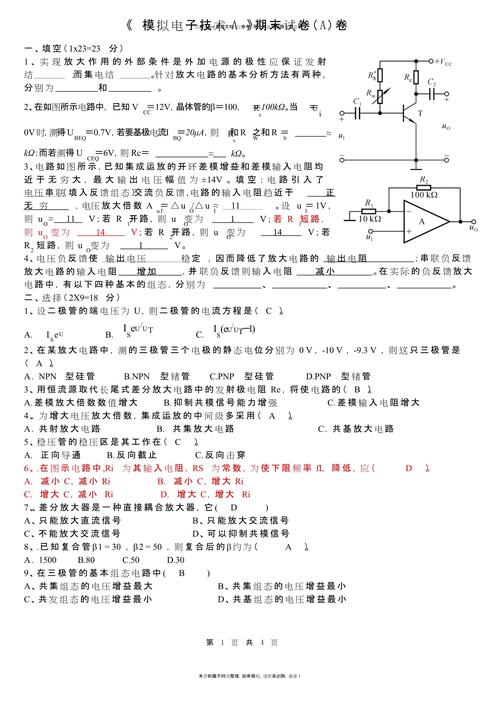

（图片来源网络，侵删） -
场效应管是一种（ ）控制型器件。 A. 电流 B. 电压 C. 电阻 D. 功率
-
以下哪种反馈方式能减小输入电阻,增大输出电阻？ A. 电压串联负反馈 B. 电压并联负反馈 C. 电流串联负反馈 D. 电流并联负反馈
填空题（每空2分，共20分）
- 二极管最主要的特性是____。
- 晶体三极管工作在放大区的外部条件是：发射结____偏，集电结____偏。
- 共射基本放大电路中,输出电压与输入电压的相位关系是____（相同/相反）。
- 为了避免产生频率失真,放大电路的通频带应大于输入信号的____。
- 负反馈对放大性能的影响是：使增益____，通频带____，非线性失真____，并改变输入和输出电阻。
- 集成运算放大器是一种采用____耦合方式的多级放大电路。
- OCL（无输出电容）功放电路在静态时，其输出端的直流电位为____V。
- 整流电路的作用是将____电转换为____电。
分析与计算题（共50分）
-
（10分） 电路如下图所示，已知 VCC = 12V，Rb = 300kΩ，Rc = 3kΩ，β = 50，UBEQ = 0.7V。 (1) 估算该电路的静态工作点（IBQ, ICQ, UCEQ）。 (2) 简述当RC增大时，对放大电路性能（静态工作点、放大倍数、输出电阻）有何影响？
-
（15分） 电路如下图所示，已知 R1 = 10kΩ，Rf = 100kΩ，ui = 0.1sin(ωt) V，设运放为理想运放。 (1) 指出该电路的名称，并求出电压放大倍数Auf。 (2) 写出输出电压uo的表达式。 (3) 画出输入和输出电压的波形示意图（标出幅值）。
-
（15分） 电路如下图所示，设运放为理想运放，电容C的初始电压为零。 (1) 指出A1、A2分别构成什么基本运算电路？ (2) 求出输出电压uo与输入电压ui的关系式（uo = f(ui)）。 (3) 当输入为阶跃电压（ui = 2V）时，画出输出电压uo的波形示意图。
-
（10分） 判断下图所示电路中，级间反馈的极性和组态（是正反馈还是负反馈？是电压/电流串联/并联反馈？）。
参考答案
选择题
- C (扩散运动由载流子浓度差引起)
- A (电位最高的是集电极C，中间的是基极B，最低的是发射极E，为NPN管；VBE=0.7V，为硅管)
- A (稳定静态工作点即稳定直流量，需引入直流负反馈)
- B (射极输出器是典型的共集电极电路，Au≈1，Ri大，Ro小)
- D (“虚短”和“虚断”是理想运放在线性区的两个重要推论，基于开环增益和输入电阻为无穷大)
- B (电压跟随器是同相比例运算电路的特例，Rf=0或R1=∞，Auf=1)
- B (乙类功放在零偏压时，存在死区，导致输出波形在过零点处失真，即交越失真)
- A (反相比例运算电路中，输入电流i1=(ui-0)/R1，流过反馈电阻Rf的电流if=(0-uo)/Rf，根据“虚断”i1=if，得到uo = -(Rf/R1)ui，输出电流io=uo/RL，实现了电压到电流的转换)
- B (场效应管的栅极基本不取电流，用栅源电压VGS控制漏极电流ID)
- D (电流并联负反馈：并联负反馈使Ri减小，电流负反馈使Ro增大)
填空题
- 单向导电性
- 正，反
- 相反
- 频带宽度
- 下降，变宽，减小
- 直接
- 0
- 交流，脉动直流
分析与计算题
-
