IR2116J是一款常用的高压栅极驱动集成电路,广泛应用于逆变器、电机驱动、DC-DC转换器等电力电子设备中，在维修涉及IR2116J的电路时，需结合其工作原理、典型应用电路及常见故障现象，通过系统化的排查流程定位问题，以下从维修模式的核心要点、故障分析方法、关键参数检测及注意事项等方面展开详细说明。
IR2116J的基本功能与工作原理
IR2116J的主要功能是驱动MOSFET或IGBT等功率器件,其内部集成了电平转换电路、逻辑控制单元及欠压锁定（UVLO）保护功能，该芯片具有高压侧（VB-VS）和低压侧（VCC-GND）两路独立输出，可通过自举电容为高压侧提供浮动电源，实现上下桥臂的隔离驱动，典型工作参数包括：低压侧供电电压VCC范围为10-20V，高压侧浮动电源VB-VS电压需大于VCC，最大输出峰值电流可达2A，传输延迟典型值为120ns。
在维修前,需明确IR2116J在电路中的具体应用位置：是用于半桥、全桥拓扑还是其他结构？其输入信号（HIN、LIN）是否来自PWM控制器？自举电路（自举电容、二极管）参数是否匹配？这些信息将直接影响维修方向。
维修模式的核心流程
维修IR2116J相关电路时,需遵循“断电-检测-加压-动态测试”的流程，避免盲目上电导致故障扩大。
安全防护与初步断电检查

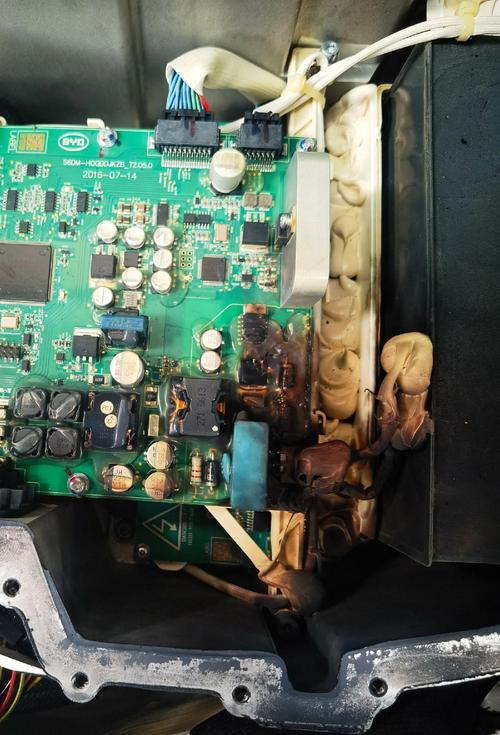

首先确保设备完全断电,高压电容（如直流母线电容）需充分放电，使用万用表测量电压确认无残留，检查外观是否有明显故障痕迹，如IR2116J芯片烧焦、裂纹，周边电阻、电容鼓包或变色，PCB板有无短路或断线痕迹。
静态参数检测
断电状态下,使用万用表二极管档或电阻档检测IR2116J各引脚对地（GND）及对电源（VCC）的阻值，与正常值对比，以下是IR2116J关键引脚功能及正常参考值（以典型应用电路为例，具体数值需以芯片手册为准）：
| 引脚 | 功能 | 正常对地阻值（黑表笔接地，红表笔测） | 常见异常 |
|---|---|---|---|
| VCC | 低压侧电源供电 | 5-10kΩ（反向阻值无穷大） | 阻值偏低，可能并联电容漏电 |
| VB | 高压侧 floating 电源正极 | 10-20kΩ（反向阻值无穷大） | 自举电容击穿导致VB对地短路 |
| VS | 高压侧 floating 电源负极（功率地） | 0Ω（直接连接功率地） | 开路会导致高压侧驱动失效 |
| HO | 高压侧输出 | 5-15kΩ（与HO相连的MOSFET栅源电阻并联） | 输出对地短路，可能MOSFET损坏 |
| LO | 低压侧输出 | 5-15kΩ（与LO相连的MOSFET栅源电阻并联） | 输出异常，可能驱动负载短路 |
| HIN | 高压侧逻辑输入 | 50-100kΩ（上拉电阻影响） | 输入信号线对地短路 |
| LIN | 低压侧逻辑输入 | 50-100kΩ（上拉电阻影响） | 输入信号异常导致驱动误动作 |
若检测到某引脚阻值异常,需进一步排查外围电路：例如VCC对地阻值偏低，可能滤波电容漏电或VCC电源短路；HO对地短路，需检查对应MOSFET是否击穿。
动态加压测试
静态检测正常后,可进行低压加电测试，先使用可调直流电源，将电压调至VCC额定值（如12V），缓慢上电，监测IR2116J表面温度及各引脚电压，关键测试点包括：
- VCC电压：是否稳定在10-20V，纹波是否过大（通常小于50mV）；
- 自举电路电压：VB与VS之间的电压差应大于VCC（通常为VCC+5V以上），自举电容充电是否正常（可通过示波器观察电容两端电压波形）；
- 输入信号：HIN、LIN端是否有符合逻辑要求的PWM信号（占空比、频率是否匹配设计值，需注意死区时间是否充足，避免直通）；
- 输出信号：HO、LO端输出波形应与输入信号反相（低电平有效时），且上升/下降时间应小于100ns（若波形畸变，可能是驱动电阻过大或栅极电阻不匹配）。
故障定位与针对性维修
若动态测试异常,需结合现象定位：
- 无输出：检查VCC是否正常、欠压锁定（UVLO）是否动作（VCC低于8.2V时芯片锁定）、HIN/LIN信号是否输入；
- 输出波形畸变：检查自举电容容量是否衰减（正常值一般为0.1-1μF，耐压需高于VB峰值电压）、栅极电阻是否开路或阻值变大、功率地（VS）与信号地（GND）是否共地良好；
- 直通短路：检查上下桥臂驱动死区时间是否充足，IR2116J内部逻辑是否损坏（可通过单独测试HIN/LIN与HO/LO的逻辑关系判断）；
- 芯片过热：可能是输出持续短路导致电流过大，或自举电路故障导致VB-VS电压异常，需立即断电排查。
维修注意事项
- 防静电措施：IR2116J为CMOS器件，维修时需佩戴防静电手环，避免静电击穿芯片；
- 替换元件匹配：更换自举电容时需注意耐压值（通常为25V以上）和容量，更换栅极电阻时需考虑功率（通常为1-5W）；
- 信号隔离：输入PWM信号若来自微控制器，需检查光耦或隔离变压器是否正常，避免高压侧窜入低压侧损坏控制电路；
- 散热设计：在大功率应用中，IR2116J需加装散热片，确保工作温度低于150℃（结温）。
相关问答FAQs
Q1：IR2116J驱动MOSFET时，MOSFET栅极出现振荡怎么办？
A：栅极振荡通常是由于驱动回路阻抗不匹配或布线不合理导致的，解决方法包括：① 在栅极串联小阻值电阻（一般为10-22Ω），抑制振荡；② 缩短驱动回路PCB布线长度，减少寄生电感；③ 在栅源并联齐纳二极管（如15V），限制栅极过电压；④ 检查自举电容是否失效，确保VB电压稳定。
Q2：维修时发现IR2116J的VB引脚电压低于VCC，是什么原因？
A：VB电压低于VCC通常由自举电路故障引起：① 自举二极管击穿或反向漏电电流过大，导致电容无法充电；② 自举电容容量衰减或漏电，无法维持VB-VS电压差；③ 高压侧开关频率过低，自举电容充电时间不足（需确保开关频率大于1kHz）；④ VS端电位异常（如MOSFET开路导致VS不浮动），需检查功率回路是否正常导通。
