电工电子技术是现代电气工程和电子学的基础，其核心在于对电路基本规律和元器件特性的理解，而公式则是这些规律和特性的数学表达，掌握这些基本公式，是分析和设计电路、解决实际问题的重要前提,以下将详细阐述电工电子技术中的核心公式及其应用场景。

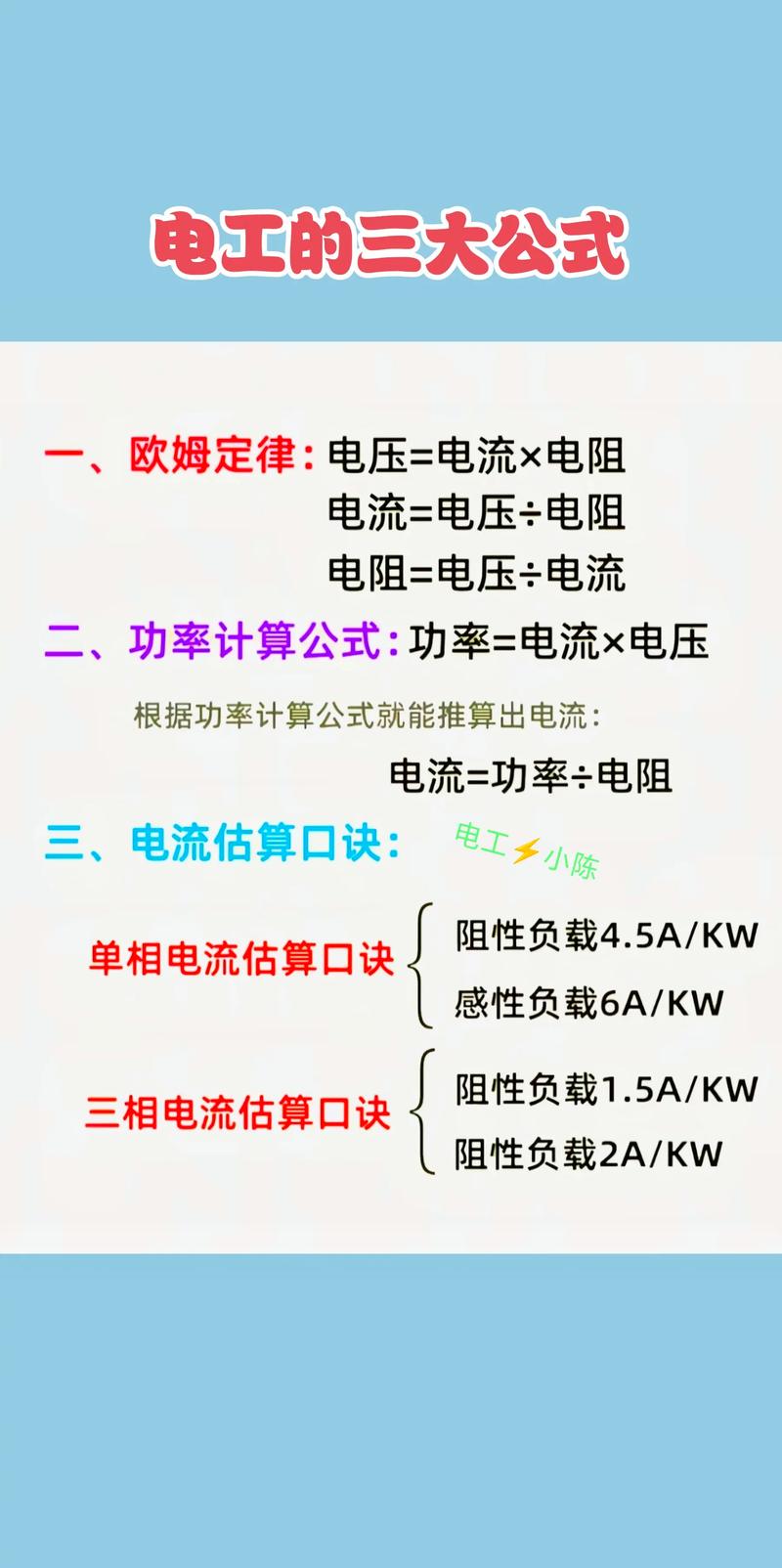

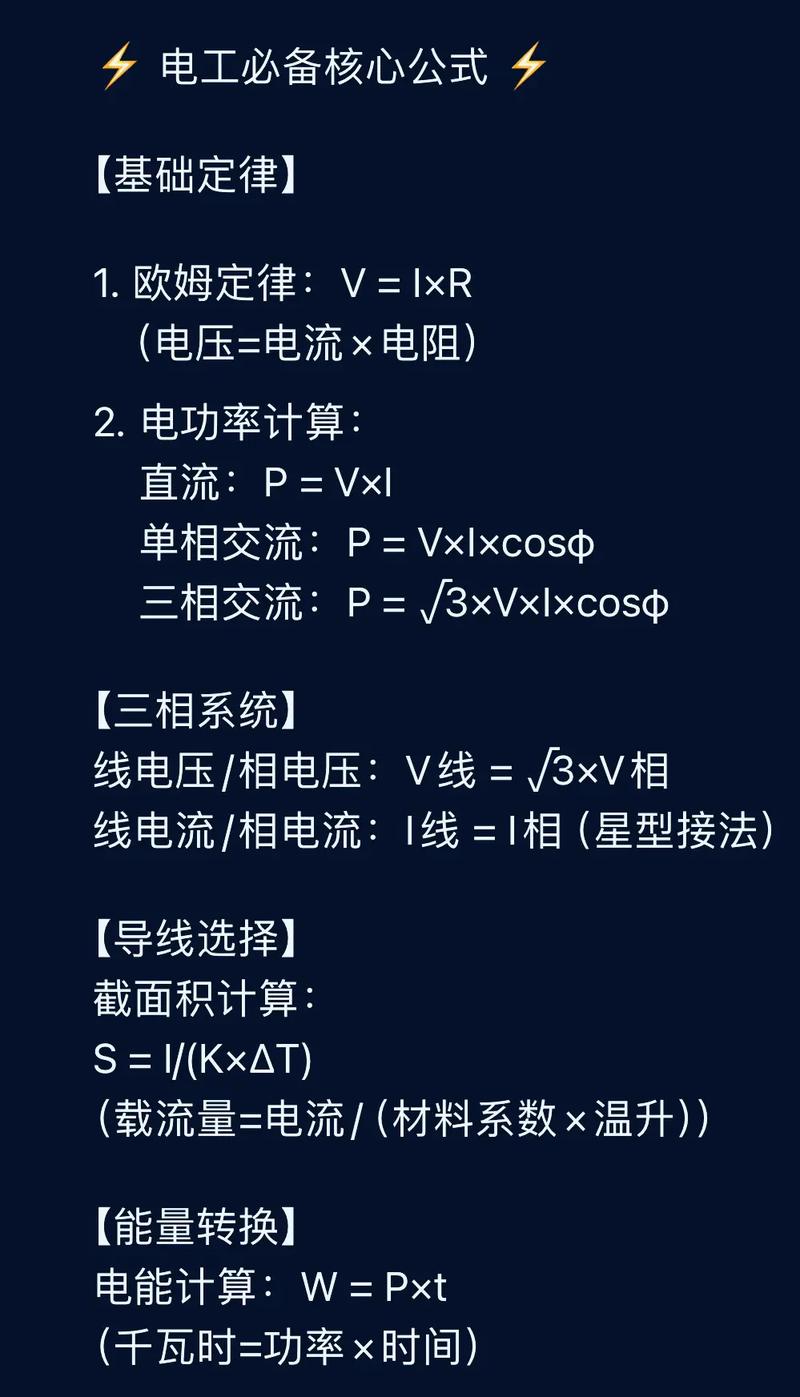

在直流电路中，欧姆定律是最基本、最重要的公式，它描述了电压、电流和电阻三者之间的关系：U = I × R，U 表示电压（单位：伏特，V），I 表示电流（单位：安培，A），R 表示电阻（单位：欧姆，Ω），欧姆定律的物理意义是：在恒定温度下，通过某段导体的电流与该导体两端的电压成正比，与该导体的电阻成反比，这个公式是分析简单串联、并联电路的基石，在一个串联电路中，总电阻等于各分电阻之和，即 R_total = R1 + R2 + ... + Rn，此时电路中的电流处处相等，各电阻分得的电压 U_n = I × R_n，而在并联电路中，总电阻的倒数等于各分电阻倒数之和，即 1/R_total = 1/R1 + 1/R2 + ... + 1/Rn，此时各并联支路两端的电压相等，总电流等于各支路电流之和，即 I_total = I1 + I2 + ... + In，功率的计算也是直流电路中的重要内容，功率 P 表示单位时间内电路转换的电能，其基本公式为 P = U × I，结合欧姆定律，功率还可以表示为 P = I² × R 或 P = U² / R，这些公式帮助我们计算电阻的发热、电源的输出功率等。
对于交流电路，情况变得更为复杂，因为电压和电流的大小和方向都随时间周期性变化，最简单的交流电是正弦交流电，其瞬时值可以表示为 u(t) = U_m × sin(ωt + φ_u) 和 i(t) = I_m × sin(ωt + φ_i)，U_m 和 I_m 分别是电压和电流的最大值（幅值），ω 是角频率（ω = 2πf，f 为频率），φ_u 和 φ_i 分别是电压和电流的初相位，在交流电路分析中，有效值（或称均方根值）是衡量交流电大小的重要物理量，它表示一个交流电与某一直流电在热效应上等效时的直流电数值，对于正弦交流电，有效值 U = U_m / √2，I = I_m / √2，我们通常所说的家庭用电电压 220V，指的就是有效值，交流电路中的元件除了电阻 R，还有电感 L 和电容 C，它们对交流电的阻碍作用分别用感抗 X_L 和容抗 X_C 来表示，感抗 X_L = ωL = 2πfL，其特点是频率越高，感抗越大，因此电感有“通直流、阻交流，通低频、阻高频”的特性，容抗 X_C = 1 / (ωC) = 1 / (2πfC)，其特点是频率越高，容抗越小，因此电容有“通交流、阻直流，通高频、阻低频”的特性，在包含 R、L、C 的交流电路中，电压和电流之间存在相位差，此时需要引入阻抗 Z 的概念，阻抗是一个复数，Z = R + jX，X = X_L - X_C 称为电抗，阻抗的模值 |Z| = √(R² + X²)，表示电路对交流电的总阻碍作用，阻抗角 φ = arctan(X/R) 表示电压与电流之间的相位差，交流电路的功率也比直流电路复杂，有瞬时功率 p(t)、有功功率 P、无功功率 Q 和视在功率 S，有功功率 P 是电路实际消耗的功率，单位为瓦特（W），计算公式为 P = U × I × cosφ，cosφ 称为功率因数，它反映了电路中有功功率所占的比例，无功功率 Q 是电路中电感和电容与电源之间进行能量交换的规模，单位为乏（var），计算公式为 Q = U × I × sinφ，视在功率 S 是电源提供的总功率，单位为伏安（VA），计算公式为 S = U × I，S² = P² + Q²。
在电磁感应和变压器领域，法拉第电磁感应定律是核心定律，其数学表达式为 e = -N × (dΦ/dt)，e 是线圈中感应电动势的大小，N 是线圈的匝数，dΦ/dt 是穿过线圈的磁通量的变化率，负号表示感应电动势的方向总是阻碍磁通量的变化（楞次定律），对于变压器，它是利用电磁感应原理来改变交流电压的设备，在不考虑损耗的理想变压器中，电压与匝数成正比，即 U1 / U2 = N1 / N2；电流与匝数成反比，即 I1 / I2 = N2 / N1；并且输入功率等于输出功率，即 U1 × I1 = U2 × I2,这些公式是分析变压器工作原理和进行参数计算的基础。
在半导体器件和基本放大电路方面，虽然晶体管等器件的特性曲线较为复杂，但在其工作区域可以建立简化的模型，对于双极结型晶体管（BJT）的共射极放大电路，其静态工作点可以通过直流偏置电路来计算，涉及基极电流 I_B、集电极电流 I_C 和集射极电压 U_CE 的关系，I_C ≈ β × I_B（β 为电流放大系数），在交流小信号分析中，可以用微变等效模型来计算电压放大倍数、输入电阻和输出电阻等，电压放大倍数 A_u = -β × (R_C / R_be)，R_C 是集电极电阻，R_be 是晶体管输入电阻，对于场效应管（FET），其控制关系是电压控制电流，可以用跨导 g_m 等参数来描述其放大特性，运算放大器（Op-Amp）是模拟电路中非常重要的器件，在理想情况下，它具有开环增益无穷大、输入电阻无穷大、输出电阻为零的特点，在负反馈条件下，运算放大器可以构成比例、加法、减法、积分、微分等多种运算电路，反相比例放大电路的放大倍数 A_v = -R_f / R_1，R_f 是反馈电阻，R_1 是输入电阻。

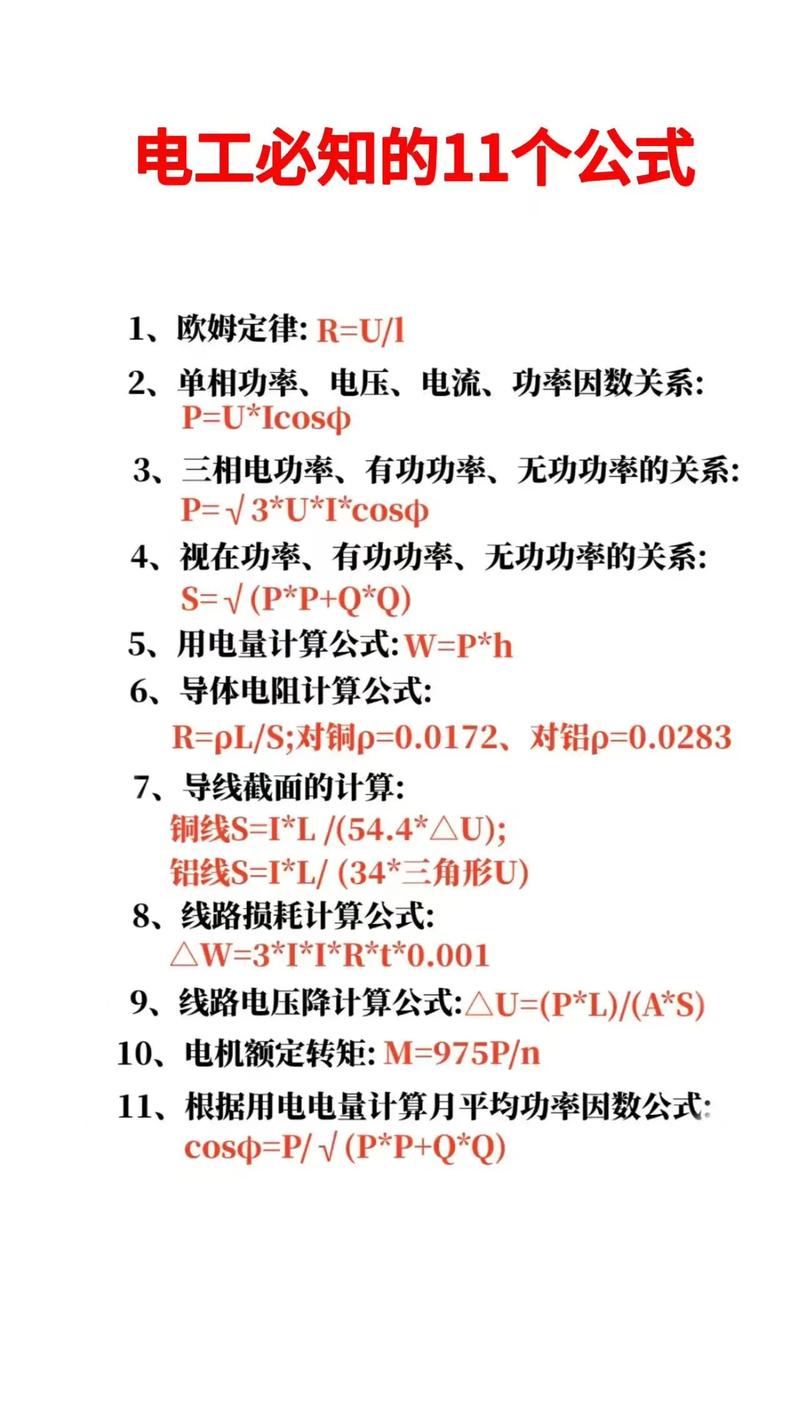

为了更清晰地展示部分核心公式,可汇总如下表：
| 类别 | 公式表达式 | 物理意义/说明 |
|---|---|---|
| 欧姆定律 | U = I × R | 电压、电流、电阻的关系 |
| 电阻串联 | R_total = R1 + R2 + ... + Rn | 总电阻等于各分电阻之和 |
| 电阻并联 | 1/R_total = 1/R1 + 1/R2 + ... + 1/Rn | 总电阻倒数等于各分电阻倒数之和 |
| 功率 | P = U × I = I²R = U²/R | 电路功率计算（直流） |
| 正弦交流电 | u(t) = U_m sin(ωt + φ_u) | 电压瞬时值表达式 |
| 有效值 | U = U_m / √2, I = I_m / √2 | 正弦交流电有效值与最大值的关系 |
| 感抗 | X_L = ωL = 2πfL | 电感对交流电的阻碍作用 |
| 容抗 | X_C = 1/(ωC) = 1/(2πfC) | 电容对交流电的阻碍作用 |
| 阻抗 | Z | |
| 有功功率 | P = U I cosφ | 电路实际消耗功率，与功率因数 cosφ 相关 |
| 无功功率 | Q = U I sinφ | 电路中储能元件与电源交换的功率 |
| 视在功率 | S = U I, S² = P² + Q² | 电源总功率，有功与无功的矢量和 |
| 法拉第定律 | e = -N dΦ/dt | 感应电动势大小与磁通量变化率的关系 |
| 理想变压器 | U1/U2 = N1/N2, I1/I2 = N2/N1 | 电压、电流与匝数的关系 |
| BJT 电流关系 | I_C ≈ β I_B | 集电极电流与基极电流的近似关系 |
| 反相比例放大 | A_v = -R_f / R_1 | 运算放大器反相比例放大电路的电压放大倍数 |
掌握这些基本公式是深入学习电工电子技术的关键，它们不仅是理论推导的基础，更是工程实践中分析和解决问题的工具，通过理解公式的物理意义，结合电路的具体情况进行灵活运用,才能更好地掌握电工电子技术的精髓。
相关问答FAQs：
-
问：为什么在交流电路中要引入有效值这个概念？它与最大值有什么区别？ 答：在交流电路中，电压和电流的大小随时间周期性变化，瞬时值在不断变化，为了衡量交流电对电路产生的实际效果（如热效应、做功效应），需要找到一个与直流电等效的数值，这就是有效值，有效值的物理定义是：让交流电和直流电通过相同的电阻，如果在相同的时间内产生的热量相等，那么这个直流电的数值就是该交流电的有效值，对于正弦交流电，有效值等于最大值（幅值）除以根号2（即约 0.707 倍最大值），家庭用电的 220V 是指电压的有效值，其最大值约为 220V × √2 ≈ 311V，最大值仅表示交流电在一个周期内能达到的峰值，而有效值则反映了交流电的平均做功能力,因此更常用于实际工程计算和电器设备的额定标注。
（图片来源网络，侵删） -
问：功率因数 cosφ 在交流电路中有什么意义？为什么要提高功率因数？ 答：功率因数 cosφ 是交流电路中有功功率 P 与视在功率 S 的比值（cosφ = P/S），它反映了电路中有功功率所占的比例。φ 是电压与电流之间的相位差，当电路中纯电阻负载时，电压与电流同相，φ=0，cosφ=1，电源提供的功率全部是有功功率，当电路中含有电感或电容等储能元件时，电压与电流之间存在相位差，φ≠0，cosφ<1，此时电源除了提供有功功率外，还需要提供无功功率来维持储能元件的能量交换，提高功率因数的主要原因是：在保证有功功率 P 不变的情况下，提高 cosφ 可以减小视在功率 S，从而减小电源的供电电流（因为 I = P/(U cosφ)），减小电流可以降低输电线路上的能量损耗（线路损耗 P_loss = I²R_line）和线路压降，提高输电效率，同时也能充分利用电源设备的容量（如发电机、变压器的额定视在功率），提高功率因数是节约电能、提高设备利用率的重要措施,通常通过在感性负载两端并联适当的电容器来实现。
