第一部分：维修前准备与安全须知
在进行任何维修操作前,请务必做好以下准备：
（图片来源网络，侵删）
-
工具准备：
- 基础工具： 螺丝刀套装（含十字、内梅花、六角等）、镊子、防静电手环。
- 测量工具： 万用表（必备，用于测量电压、电阻、通断）、示波器（高级工具，用于检测信号波形，强烈推荐）。
- 焊接工具： 电烙铁（建议恒温焊台，温度可调）、吸锡器、焊锡丝、松香、助焊剂。
- 其他： 放大镜、热风枪（用于拆装芯片）、酒精、棉签、小刷子。
-
安全须知（极其重要！）：
- 断电操作： 维修前务必拔掉电视电源线，并等待几分钟，让主板上的大容量电容（如电源滤波电容）充分放电,电容中储存的高压电足以造成严重伤害！
- 静电防护： 主板上的CMOS芯片和精密元件非常怕静电，请务必佩戴防静电手环,并确保手环良好接地。
- 标记与拍照： 在拆卸任何排线、螺丝或元件前，先用手机拍照记录其原始位置和方向,防止装错。
- 防止短路： 使用万用表表笔时，小心不要让表针意外碰到相邻的焊盘或引脚,造成短路。
第二部分：故障现象分析与初步判断
创维E510E主板故障通常表现为以下几种,每种现象指向可能的问题区域：
| 故障现象 | 可能的故障区域 | 描述 |
|---|---|---|
| 完全无反应，指示灯不亮 | 电源部分 | 这是最常见的问题，通常指电源小板或主板上的电源管理部分。 |
| 指示灯亮，但屏幕黑屏，无背光 | 背光驱动部分 | 指示灯亮说明电源部分基本正常，问题出在为背光条提供高压的电路（通常是高压板集成在主板上的部分）。 |
| 指示灯亮，屏幕有微弱图像，但背光不亮 | 背光驱动部分 | 同上，有时背光驱动电路能工作，但功率不足，导致背光极暗。 |
| 有图像，有声音，但屏幕有干扰条纹、花屏或图像异常 | 信号处理部分 | 问题可能出在主芯片、DDR内存、Flash存储器或相关的供电、时钟电路。 |
| 开机后，指示灯闪烁，无法开机 | 软件或主芯片 | 可能是软件程序错乱，也可能是主芯片或其供电电路硬件故障。 |
| 有声音，无图像 | 信号处理或屏线接口 | 主板处理了信号，但未能正确传输到屏幕驱动部分。 |
第三部分：主板维修步骤详解
外观检查与清洁
- 目视检查： 仔细观察主板正反面，寻找明显的故障痕迹。
- 烧毁/发黑： 查找电容顶部鼓包、漏液、炸裂；电阻、IC芯片表面是否有烧焦的痕迹。
- 虚焊/脱焊： 检查大功率元件（如电源IC、主芯片、MOS管）的引脚是否有焊点发黑、裂纹或“假焊”现象。
- 物理损伤： 检查主板是否有断裂、划伤元件的情况。
- 清洁： 如果主板有灰尘或受潮，可用酒精和棉签/小刷子进行清洁，对于顽固的污渍，可使用超声波清洗机（需彻底烘干后再通电测试）。
通电测试与电压测量（关键步骤）
警告：此步骤需在确认无明显短路烧毁元件后进行！

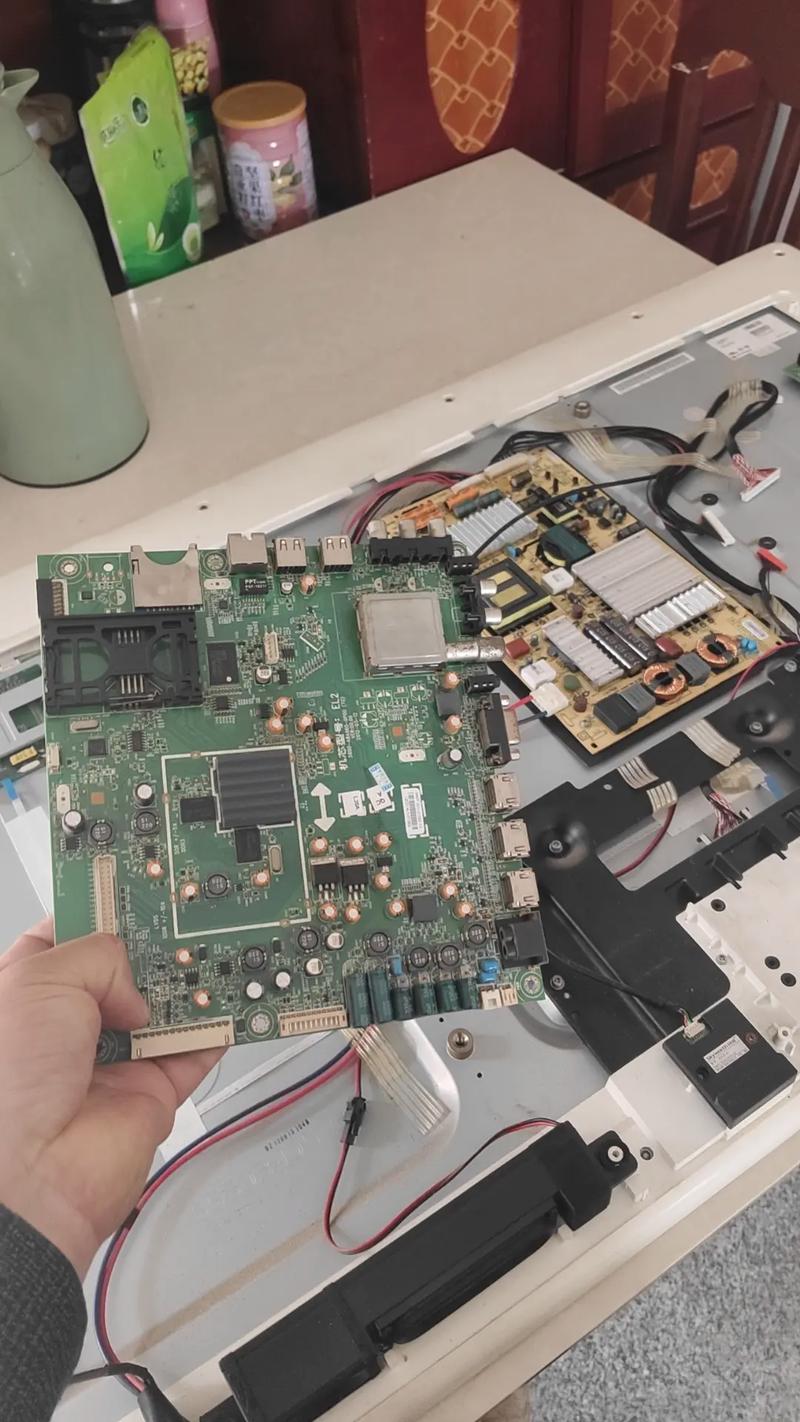

（图片来源网络，侵删）
- 连接电源： 将电源小板连接到主板上，给主板单独上电（不连接屏幕和信号线）。
- 测量关键电压点： 使用万用表，对照主板的电路图或维修图纸，测量以下关键电压是否正常：
- 电源输入： 测量电源插座或保险管后的电压，是否为正常的+12V或+24V（具体看设计）。
- 核心供电： 测量主芯片（CPU/GPU）、内存（DDR）、Flash（存储芯片）的供电引脚电压是否正常，这些电压通常由电源管理芯片（如AP、DDRI、DVDD等）输出，电压值各异（如1.2V, 3.3V, 5V等）。
- 背光供电： 测量背光使能信号（通常是高电平或低电平有效）和背光电源（如+60V或+90V，具体看设计）是否存在。
- 待机电压： 测量控制系统（如MCU）的待机供电（通常是+5V_STB）,这是电视能被遥控器唤醒的基础。
如果电压异常：
- 电压为0V： 沿着供电线路向前排查，检查保险管、限流电阻、电感是否开路,以及电源管理芯片本身是否损坏。
- 电压偏低或波动： 检查负载是否过重（短路），或电源管理芯片及其外围元件（如反馈电阻、电容、电感）是否损坏。
信号与波形检测（需要示波器）
当电压基本正常但功能仍不正常时,示波器是最佳工具。
- 时钟信号检测： 主板上所有芯片（主芯片、内存、Flash等）都需要时钟信号才能工作，用示波器测量各芯片的时钟引脚，应有规整的方波脉冲。
- 无时钟： 检查晶振、谐振电容是否损坏,或时钟信号产生芯片是否工作。
- 复位信号检测： 开机瞬间，各芯片应有一个低电平复位信号，然后恢复为高电平。
- 复位信号异常： 检查复位电路。
- I2C/SPI总线检测： 主芯片与存储器、EEPROM等芯片之间通过I2C或SPI总线通信，测量总线上的SCL（时钟线）和SDA（数据线）应有数据脉冲。
- 总线无活动： 可能是主芯片未工作,或从芯片损坏。
- 背光使能信号检测： 当电视需要点亮背光时，主芯片会输出一个背光使能信号，用示波器测量该信号，应有高低电平变化。
- 无使能信号： 问题在主芯片或其软件。
软件层面排查
对于一些“软故障”,可以尝试以下方法：
- 强制升级/重刷程序： 如果怀疑是软件问题，可以尝试使用U盘或SD卡，通过工程模式或特定按键组合（如“音量减”+“菜单”或“音量加”+“电源”）进入升级模式，重新刷写固件,这需要从创维官方或可靠的渠道获取对应型号的固件包。
第四部分：创维E510E主板常见故障点
根据维修经验，E510E主板（及类似架构的创维主板）的常见故障点集中在：

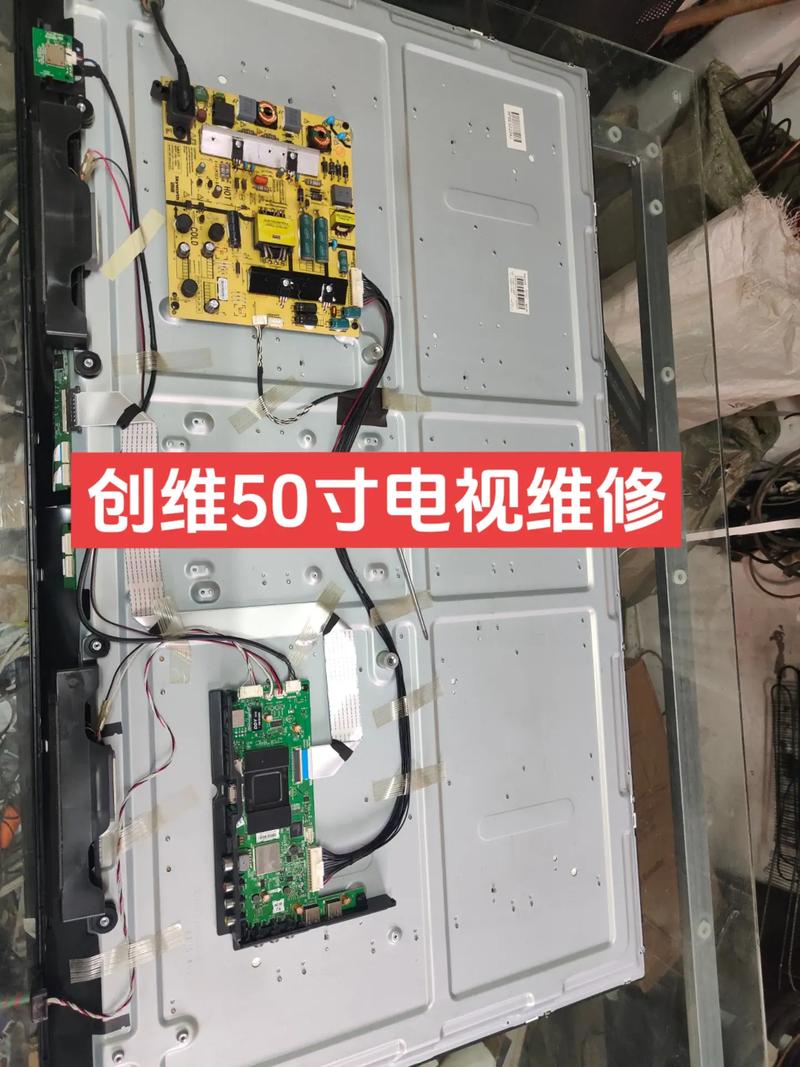

（图片来源网络，侵删）
-
电源管理芯片及周边：
- 故障现象： 完全不开机,或电压输出异常。
- 原因： 电源IC本身损坏、供电输入端的保险管熔断、限流电阻烧毁、反馈环路开路或短路。
- 维修： 更换损坏的元件，重点检查保险管（通常为绿色方阻或圆管）是否发黑开路。
-
背光驱动电路：
- 故障现象： 指示灯亮，黑屏,有微弱图像。
- 原因： 背光使能信号丢失、背光驱动IC（如OZ9998系列等）损坏、升压电感/电容/MOS管损坏。
- 维修： 检查背光使能信号电压，测量背光驱动IC的供电和输出,排查升压电路的元件。
-
主芯片（CPU/GPU）及其供电/虚焊：
- 故障现象： 花屏、图像卡顿、不开机、开机后自动重启。
- 原因： 主芯片本身损坏、主芯片虚焊（特别是B
