plc电路板维修是工业自动化领域中一项关键技能，涉及电子技术、自动化控制及故障诊断等多方面知识，对于维修人员而言，系统化的学习资料尤为重要，而plc电路板维修pdf文档因其便携性和结构化特点，成为技术人员的重要参考资料，这类文档通常涵盖plc电路板的基础原理、常见故障类型、维修工具使用、故障诊断流程及实际案例分析等内容，能够帮助维修人员快速掌握维修技能,提高故障处理效率。
plc电路板作为可编程逻辑控制器的核心部件，其可靠性直接影响整个自动化系统的运行，在实际应用中，电路板可能因电源波动、元器件老化、环境干扰或人为操作不当等原因出现故障，常见的故障现象包括电源指示灯不亮、通信中断、输入输出模块失效、程序运行异常等，针对这些故障，维修人员需要借助专业工具和系统化的方法进行排查，plc电路板维修pdf文档通常会详细介绍维修所需的工具，如万用表、示波器、编程器、电烙铁、吸锡器等，并说明各类工具的使用场景和操作技巧，万用表可用于测量电压、电阻和通断情况，示波器则用于观察信号波形,判断电路信号是否正常。

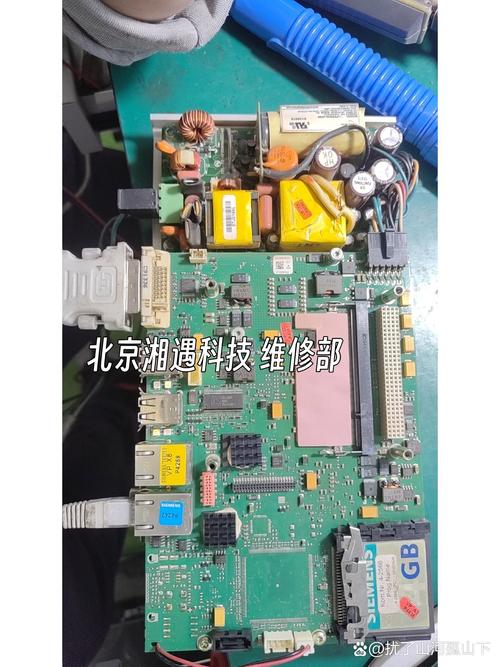

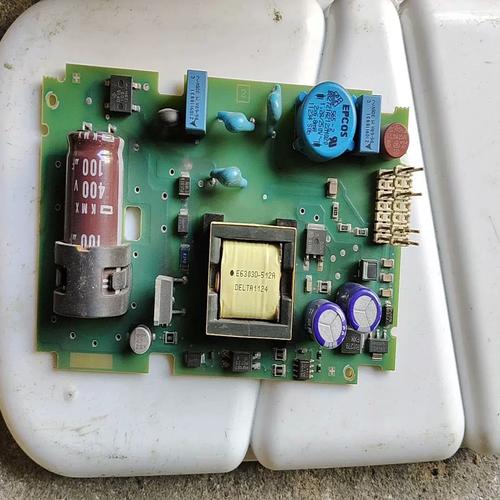

在故障诊断流程方面，plc电路板维修pdf文档一般强调“先外后内、先易后难”的原则，检查plc的外部接线是否正确，电源电压是否稳定，通信线路是否畅通，排除外部因素后，再对电路板本身进行检测，对于电路板的检测，通常采用“分段排查法”，即将电路板分为电源模块、cpu模块、通信模块、输入输出模块等部分，逐一检测各部分的工作状态，电源模块是电路板的基础，需重点检测输入输出电压是否符合规格，滤波电容是否鼓包或漏液，稳压芯片是否正常工作，cpu模块作为电路板的核心，需检查其供电时钟、复位信号是否正常，周边晶振和电容是否损坏，通信模块则需关注接口芯片、总线终端电阻等元件的状态,确保通信信号能够稳定传输。

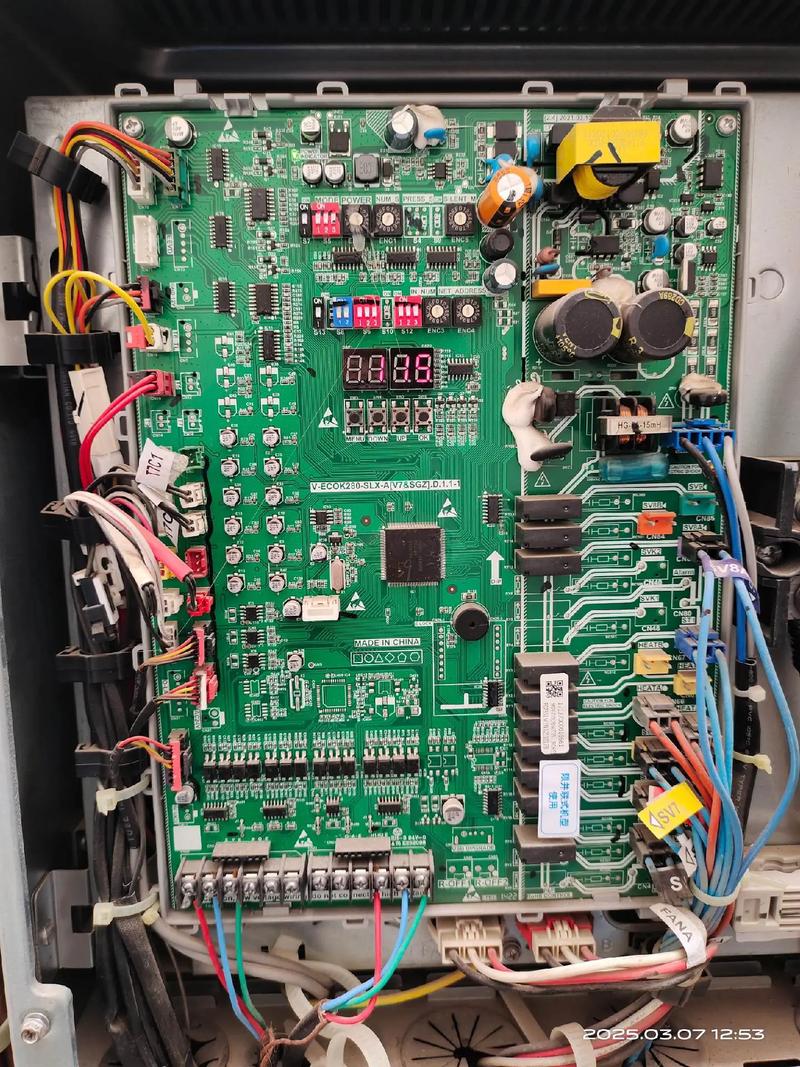

元器件级别的维修是plc电路板维修的关键环节，pdf文档中通常会列举常见易损元器件，如电解电容、功率电阻、mos管、光耦等，并说明其损坏特征和检测方法，电解电容因长期工作可能出现容量下降或失效，用万用表电容档可测量其容量值，或用电阻档检测其充放电情况；功率电阻过流烧毁时，表面可能变色或开裂，用万用表可直接测量其阻值是否与标称值相符，对于损坏的元器件，需采用同型号或参数兼容的元件进行更换，更换过程中需注意焊接工艺，避免因虚焊、短路等二次故障，plc电路板常采用多层板设计，线路细密，维修时需格外谨慎,防止因操作不当导致线路损坏。
软件和程序问题也是plc电路板故障的重要来源，部分plc电路板故障并非由硬件损坏引起，而是由于程序错误、参数设置不当或固件版本不兼容导致的，plc电路板维修pdf文档中会介绍如何通过编程软件读取plc程序，检查逻辑错误、定时器计数器设置是否正确，以及如何进行固件升级，通信故障的排查也常涉及软件设置，如波特率、数据位、停止位等参数是否与匹配设备一致，对于无法通过软件修复的故障，可能需要更换存储芯片或重新烧录程序,这要求维修人员具备一定的芯片编程和调试能力。
实际案例分析是plc电路板维修pdf文档中的重要内容，通过具体故障案例的描述和分析，帮助维修人员理解故障现象与原因之间的关联，某型号plc输入模块无信号响应，经检测发现是光电耦合器损坏，更换后故障排除；某cpu模块频繁重启，排查为电源滤波电容失效，导致供电不稳，更换电容后恢复正常，这些案例不仅提供了具体的维修思路，还总结了故障诊断的经验技巧,对维修人员具有很高的参考价值。
为了更直观地展示plc电路板维修的步骤和要点，以下表格列举了常见故障现象、可能原因及处理方法：
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 电源指示灯不亮 | 输入电源缺失、保险丝熔断、电源模块损坏 | 检查电源接线、更换保险丝、检测电源模块元件 |
| 通信中断 | 通信线缆故障、波特率不匹配、通信芯片损坏 | 检查线缆连接、核对通信参数、更换通信芯片 |
| 输入点无信号 | 输入线路开路、光电耦合器损坏、输入端子松动 | 检查输入线路、更换光电耦合器、紧固端子 |
| 输出点不动作 | 输出负载短路、输出继电器损坏、程序逻辑错误 | 断开负载检测、更换继电器、检查程序逻辑 |
| cpu模块报警停机 | 内存故障、温度过高、程序冲突 | 检查内存芯片、改善散热、重新调试程序 |
除了硬件维修技能外，plc电路板维修pdf文档还会强调维修过程中的安全注意事项，维修前必须切断电源，避免触电风险；使用电烙铁时注意防静电，防止敏感元件被击穿；更换元件时确保参数一致，避免因元件不匹配导致新故障，文档还会介绍如何记录维修过程和故障原因，建立维修档案,为后续故障排查提供参考。
随着工业自动化技术的发展，plc电路板的集成度和复杂性不断提高，这对维修人员的技能水平也提出了更高要求，plc电路板维修pdf文档需要与时俱进，涵盖新型plc型号的维修知识，如s7-1200、fx5u等主流系列，以及基于以太网、profinet等新型通信接口的故障诊断方法，文档还应结合工业4.0的发展趋势，介绍plc远程监控、预测性维护等先进技术，帮助维修人员拓展知识面,适应技术变革。
相关问答FAQs：
-
问：plc电路板维修时，如何判断是电源模块故障还是其他模块故障？
答：判断电源模块故障可先测量其输入输出电压，若输入电压正常但无输出电压，或输出电压偏离额定值过大，则基本可判定为电源模块故障，若电源模块输出电压正常，但其他模块仍无法工作，则需进一步检测cpu、通信等模块的供电及信号是否正常,可通过分段断开法逐一排查各模块的工作状态。 -
问：更换plc电路板上的贴片电容时，需要注意哪些问题？
答：更换贴片电容时，需注意以下几点：一是选择与原电容容量、耐压、温度系数等参数相同或兼容的型号；二是使用合适的焊接工具，如热风枪或恒温电烙铁，避免高温损坏周边元件；三是焊接时注意极性，尤其是电解电容，正负极不可接反；四是焊接后需检查是否有虚焊、短路现象，确保电容安装牢固、电气连接可靠。
