开关电源作为现代电子设备的核心供电部件,其稳定运行对整个系统至关重要，由于长期工作在高电压、大电流环境下，开关电源故障率相对较高，维修需求较大，对于电子维修人员和技术爱好者而言，获取专业的维修资料是提升维修效率的关键，开关电源维修PDF下载”成为常见的搜索需求，本文将围绕开关电源维修的核心知识、PDF资源的获取途径、维修实操技巧及注意事项展开详细说明，并附相关问答。
开关电源维修的核心知识体系
开关电源的维修需要扎实的理论基础和实践经验,其核心知识体系主要包括以下几个方面：
-
电路结构与工作原理
开关电源通常由输入滤波电路、整流滤波电路、PWM控制器、开关管、变压器、输出整流滤波电路、反馈电路等部分组成，PWM控制器是核心，通过调节开关管的导通与关断时间（占空比）来稳定输出电压，常见的拓扑结构有 buck（降压）、boost（升压）、flyback（反激）、forward（正激）等，不同拓扑的维修侧重点差异较大，反激式电源广泛应用于小功率场合，其变压器设计直接影响性能；而LLC谐振拓扑多用于高效率电源，维修时需关注谐振参数。 -
关键元器件特性与检测方法
- 开关管（MOSFET/IGBT）：作为主要功率开关器件，需检测其耐压值、导通电阻及是否击穿短路，可用万用表二极管档测极间电阻，或用示波器观察驱动波形。
- PWM控制器（如UC3842、TL494等）：检测其供电电压、基准电压、误差放大器输出及驱动脉冲是否正常，UC3842的启动电压通常大于16V，工作电压约10-18V，若供电异常会导致振荡电路停振。
- 变压器与电感：主要检测是否短路、开路或匝间短路，可用万用表测初级、次级绕组通断，或用LCR表测电感量。
- 电容：输入输出滤波电容易因高温或老化失效，需检测容量、ESR（等效串联电阻）是否超标，尤其是电解电容鼓包、漏液需直接更换。
- 反馈电路（光耦、TL431等）：光耦负责输出电压采样反馈，需检测其初级发光二极管和次级光敏三极管是否正常；TL431作为精密基准稳压源，需检测其REF端电压是否为2.5V。
-
常见故障现象与排查流程
开关电源常见故障包括无输出电压、输出电压偏高/偏低、输出纹波过大、频繁启动保护等，排查需遵循“先外后内、先静后动、先易后难”的原则：

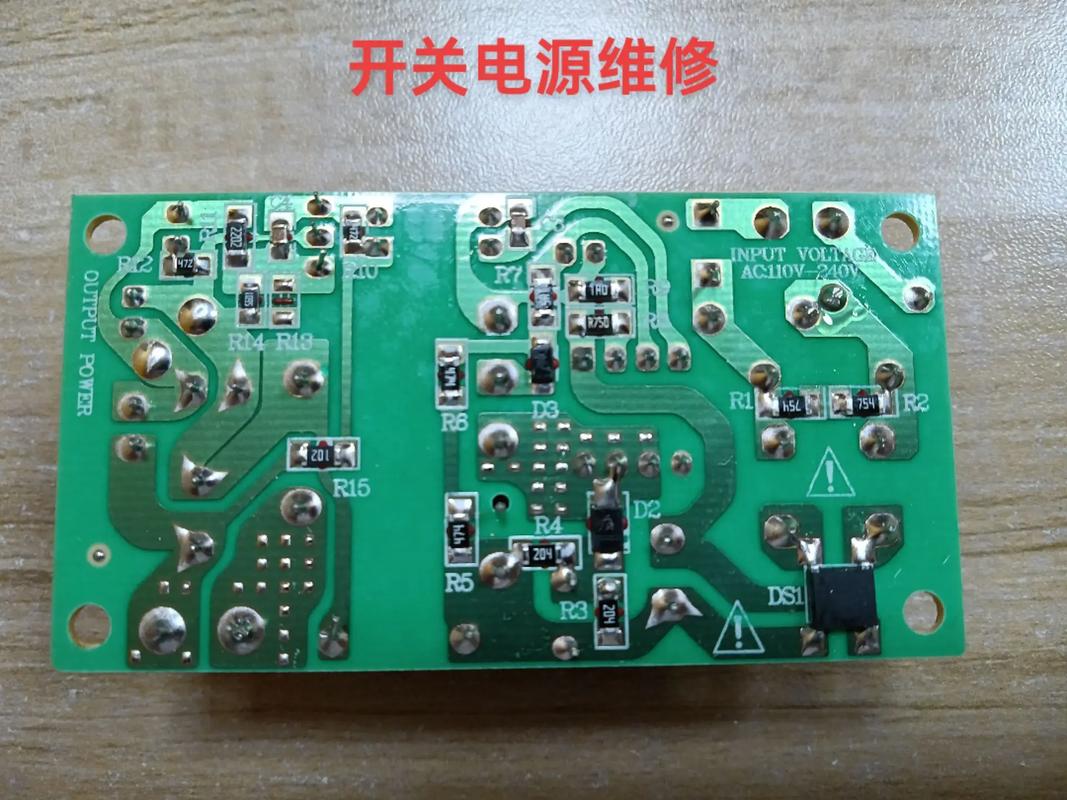

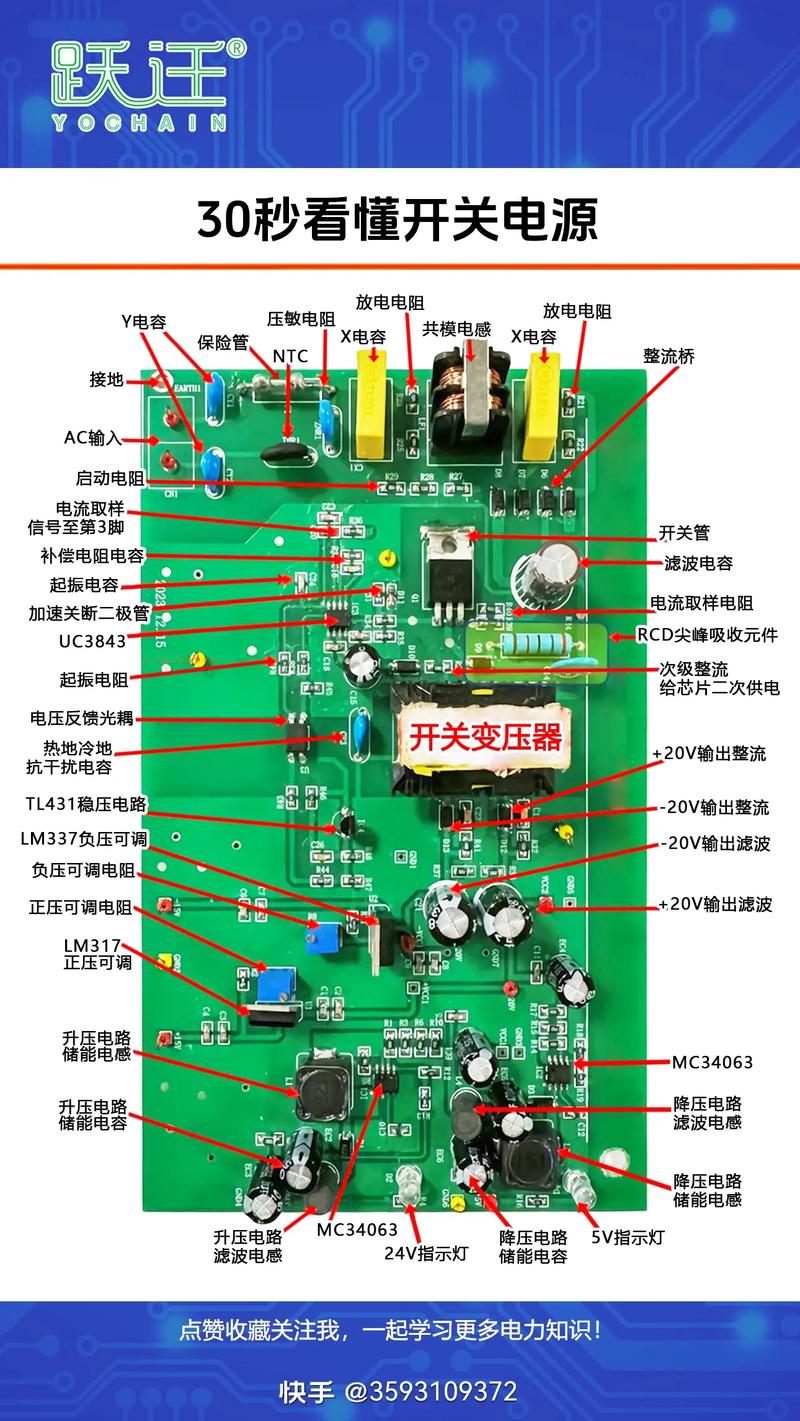

（图片来源网络，侵删）- 外观检查：观察元件是否烧黑、炸裂、电容鼓包，PCB板是否有虚焊、腐蚀。
- 静态电阻测量：断电后测输入端对地电阻，排除短路故障（如整流桥、开关管击穿）。
- 上电测试：先测PWM控制器供电是否正常，再测驱动脉冲输出，若无脉冲则检查振荡电路、反馈回路。
- 动态调试：使用示波器观察关键波形（开关管Vds、变压器初级电流、输出纹波），结合电压法逐步定位故障点。
开关电源维修PDF资源的获取途径
获取专业的开关电源维修PDF资料,可通过以下合法途径：
-
技术文档与书籍资源
- 官方数据手册：如TI、Onsemi、ST等半导体厂商官网提供的PWM控制器、MOSFET等器件的PDF datasheet，包含详细电气参数、典型应用电路和引脚定义。
- 专业维修书籍：如《开关电源维修从入门到精通》《电子电源维修完全手册》等，系统讲解原理、案例和技巧，可通过出版社官网或电商平台购买电子版。
- 高校教材：如《电力电子技术》《开关电源原理与设计》等教材的PDF版本，适合系统学习理论基础。
-
行业平台与社区资源
- 维修论坛与贴吧：如“电子发烧友”“维修之家”等平台，用户常分享维修案例、电路图和PDF资料，需注意资料的真实性和版权。
- 技术博客与公众号：部分资深维修工程师会发布原创维修教程和PDF资料，可通过关键词搜索筛选优质内容。
- 开源项目平台：如GitHub上的电源设计项目，可能包含原理图、BOM表和维修文档。
-
注意事项

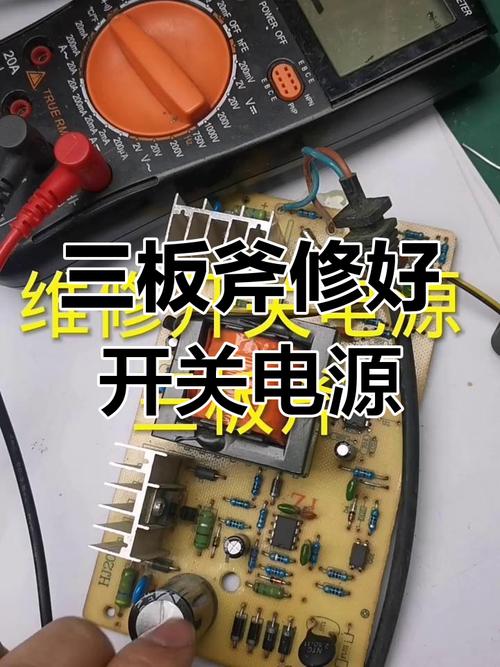

（图片来源网络，侵删）- 版权与合法性：避免下载盗版书籍或受版权保护的资料，优先选择免费公开的技术文档或正版资源。
- 资料筛选：优先选择与维修设备型号匹配的资料，通用资料需结合实际电路分析，避免生搬硬套。
- 安全提示：维修PDF中可能涉及高压操作，需严格遵循安全规范，如使用隔离变压器、佩戴绝缘手套等。
开关电源维修实操技巧与案例
维修过程中,掌握实用技巧可大幅提升效率：
-
故障定位技巧
- 分段法：将电源分为输入、PWM控制、功率输出、反馈等模块，逐段排查，若PWM控制器无输出，先查供电，再查反馈电压，最后查振荡电路。
- 对比法：与同型号正常电源的波形、电压参数对比，快速找出差异点。
- 替换法：对可疑元件（如电容、光耦）进行替换，适用于难以检测的软故障。
-
维修案例参考
案例1：电源无输出，屡烧开关管
故障分析：重点检查开关管G极驱动波形，若驱动电压不足（如低于10V），可能是PWM控制器或驱动电路故障；若驱动正常但开关管击穿，需检查变压器是否短路、尖峰吸收电路是否失效。
解决方案：更换损坏的开关管，修复尖峰吸收电路（如RCD缓冲回路），并检测变压器绕组绝缘电阻。
案例2：输出电压偏低且波动大
故障分析：先测输出端滤波电容容量和ESR，若异常则更换；再测反馈电路光耦和TL431，若TL431的REF端电压偏离2.5V，可能是其损坏或分压电阻变值。
解决方案：更换电容，校准TL431外围分压电阻，确保反馈电压稳定。
- 维修工具与仪表
- 基础工具：万用表（带二极管档、电容档）、示波器（带宽≥100MHz）、电烙铁、吸锡器。
- 专业仪表：LCR表（测电感、电容）、电子负载（测电源带载能力）、红外热像仪（检测过热元件）。
开关电源维修注意事项
- 安全第一：维修前务必断电并放电，高压部分（如输入滤波电容）可能存有残余电荷，需用大功率电阻放电。
- 防静电措施：MOSFET等静电敏感器件需在防静电工作台上操作，避免人体静电损坏元件。
- 散热与保护：维修后需检查散热风扇是否正常，大功率元件需涂抹导热硅脂，避免过热损坏。
- 记录与总结：详细记录故障现象、排查过程和解决方案，形成维修笔记，便于后续参考。
相关问答FAQs
Q1：如何判断开关电源的PWM控制器是否损坏？
A1：判断PWM控制器是否损坏需结合供电、驱动输出和反馈信号综合判断，首先测量其供电引脚电压（如UC3842的Vcc脚），若电压正常（通常12-20V）但无驱动脉冲输出，可能是控制器内部振荡电路或保护电路触发；若供电电压异常，需检查启动电阻、供电电路电容等外围元件，可用示波器观察驱动波形，正常情况下应有幅值足够（如10-20V）、频率稳定的脉冲，若无脉冲且外围元件正常，则可判断PWM控制器损坏。
Q2：开关电源输出纹波过大可能的原因及解决方法？
A2：输出纹波过大通常与滤波电路、负载特性或开关频率有关，主要原因包括：①输出滤波电容容量衰减或ESR增大，导致滤波效果下降，需更换同规格低ESR电容；②开关频率过低或PWM控制器振荡电路异常，导致纹波频率低，可通过调整定时电阻/电容或更换控制器解决；③接地不良或布局布线问题，引入干扰，需优化PCB布局，缩短输出回路路径；④负载电流突变过大，未加缓冲电路，可增加π型滤波器或LC滤波电路改善，解决时需先用示波器测量纹波幅度和频率，针对性排查。
