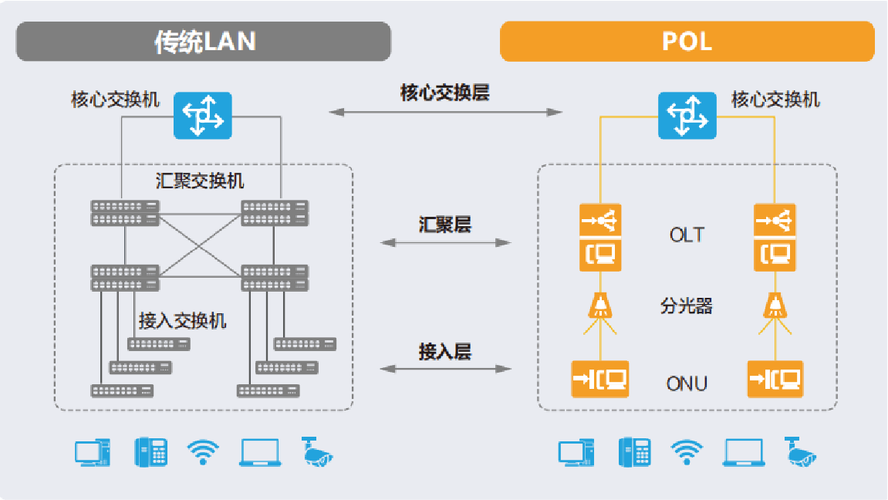

EPON（以太网无源光网络）技术是一种基于以太网平台的宽带接入技术，其拓扑结构设计旨在高效、经济地实现光纤到户（FTTH）或光纤到楼（FTTB）等场景，EPON的典型拓扑结构主要由光线路终端（OLT）、光网络单元（ONU）、无源光分路器（POS）以及光纤和光缆组成，采用点到多点（P2MP）的拓扑形式，具有结构简单、维护成本低、扩展性强等特点。
在EPON系统中,OLT位于中心机房，是整个网络的核心，负责与上层网络（如城域网、核心网）连接，并通过下行广播方式将数据发送给所有ONU，OLT同时管理整个EPON系统的运行，包括ONU的注册、测距、带宽分配等关键功能，ONU则部署在用户端，根据应用场景可分为家庭型ONU（用于FTTH）或商业型ONU（用于FTTB），为用户提供以太网接口、语音接口或视频接口等，实现数据、语音、视频等多业务接入，无源光分路器是EPON拓扑中的关键无源器件，它将OLT发出的光信号分配到多个分支，连接不同的ONU，无需供电，具有可靠性高、寿命长、成本低的优势，光纤则分为馈线光缆（从OLT到分路器）、配线光缆（从分路器到用户端）和入户光缆（从楼道到用户家庭），共同构成EPON的光传输通道。
EPON的拓扑结构在具体部署中可分为多种类型,常见的包括星型结构、树型结构和总线型结构，其中树型结构最为典型，树型结构中，OLT通过一级或多级分路器分支，形成类似树状的光纤网络，分路器通常设置在小区机房或楼道弱电井，覆盖多个用户，这种结构的光纤利用率高，分路器的分路比（如1:4、1:8、1:16、1:32等）可根据用户密度灵活选择，既满足密集城区的高带宽需求，也适用于分散区域的低成本覆盖，在新建小区中，可采用1:16或1:32的分路器，实现一OLT端口覆盖16至32户用户；而在老旧小区改造中，可先采用1:4分路器覆盖部分用户，后期通过增加分路器逐步扩容。
EPON拓扑结构的优势主要体现在三个方面：一是无源特性，分路器无需电源和电子设备，减少了故障点和维护成本；二是兼容性强，基于成熟的以太网技术，可与现有网络设备无缝对接，支持千兆带宽，并可通过升级10G-EPON实现更高带宽；三是灵活扩展，分路器的分路比和ONU的部署位置可根据用户增长灵活调整，无需大规模改造现有网络，EPON拓扑也存在一定局限性，例如分路器的分路比越高，光信号衰减越大，需合理规划分路级数（通常建议不超过两级）以保证光功率预算；OLT到ONU的距离受限于光功率预算，通常不超过20公里，需通过中继设备或优化网络设计满足远距离覆盖需求。
为更直观理解EPON拓扑结构的关键参数,以下表格总结了典型分路比下的光功率预算参考值：
| 分路比 | 光纤总损耗（dB） | 分路器插入损耗（dB） | OLR接收灵敏度（dBm） | 最大传输距离（km） |
|---|---|---|---|---|
| 1:4 | 5-2.0 | 5-4.0 | -27 | ≤20 |
| 1:8 | 5-2.0 | 5-5.5 | -27 | ≤20 |
| 1:16 | 5-2.0 | 5-6.5 | -27 | ≤20 |
| 1:32 | 5-2.0 | 0-8.0 | -27 | ≤15-18 |
相关问答FAQs
Q1: EPON拓扑结构中，分路器的分路比如何选择？
A1: 分路比的选择需综合考虑用户密度、带宽需求和光功率预算，在用户密集区域（如新建高层住宅），优先采用1:16或1:32分路比，提高OLT端口利用率；在用户分散区域（如别墅区），可选择1:4或1:8分路比，以降低光信号衰减，同时需确保分路后的光功率满足ONU的接收灵敏度要求，通常建议分路级数不超过两级，避免过多级联导致光功率不足。
Q2: EPON拓扑结构支持哪些业务类型？
A2: EPON拓扑结构支持多种业务类型，包括宽带上网（基于以太网接口）、语音业务（通过VoIP技术实现）、IPTV视频（通过组播协议传输）以及专线业务（为商业用户提供高带宽独享链路），其千兆带宽和动态带宽分配（DBA）机制可满足家庭用户的高清视频、在线游戏等需求，同时通过QoS保障机制为商业用户提供低延迟、高可靠性的网络服务。
