SPD244801维修是一项需要专业知识和严谨流程的技术工作，涉及对设备故障的精准判断、部件更换以及系统调试等多个环节，该设备广泛应用于工业自动化领域，其稳定运行直接影响生产效率，因此维修过程中需严格遵循操作规范,确保维修质量。
在维修前，准备工作至关重要，首先需要收集设备的基本信息，包括型号SPD244801、出厂日期、最近一次维护记录以及故障发生时的具体现象（如异常声响、报警代码、功能失效等），这些信息有助于初步判断故障范围，准备必要的工具和备件，如万用表、示波器、螺丝刀套装、绝缘胶带、可能需要更换的电路板、传感器、电源模块等（具体备件需根据故障预判确定），确保维修环境符合安全要求，切断设备总电源，并在电源开关处悬挂“禁止合闸”警示牌,防止意外通电造成二次损坏或人员伤害。

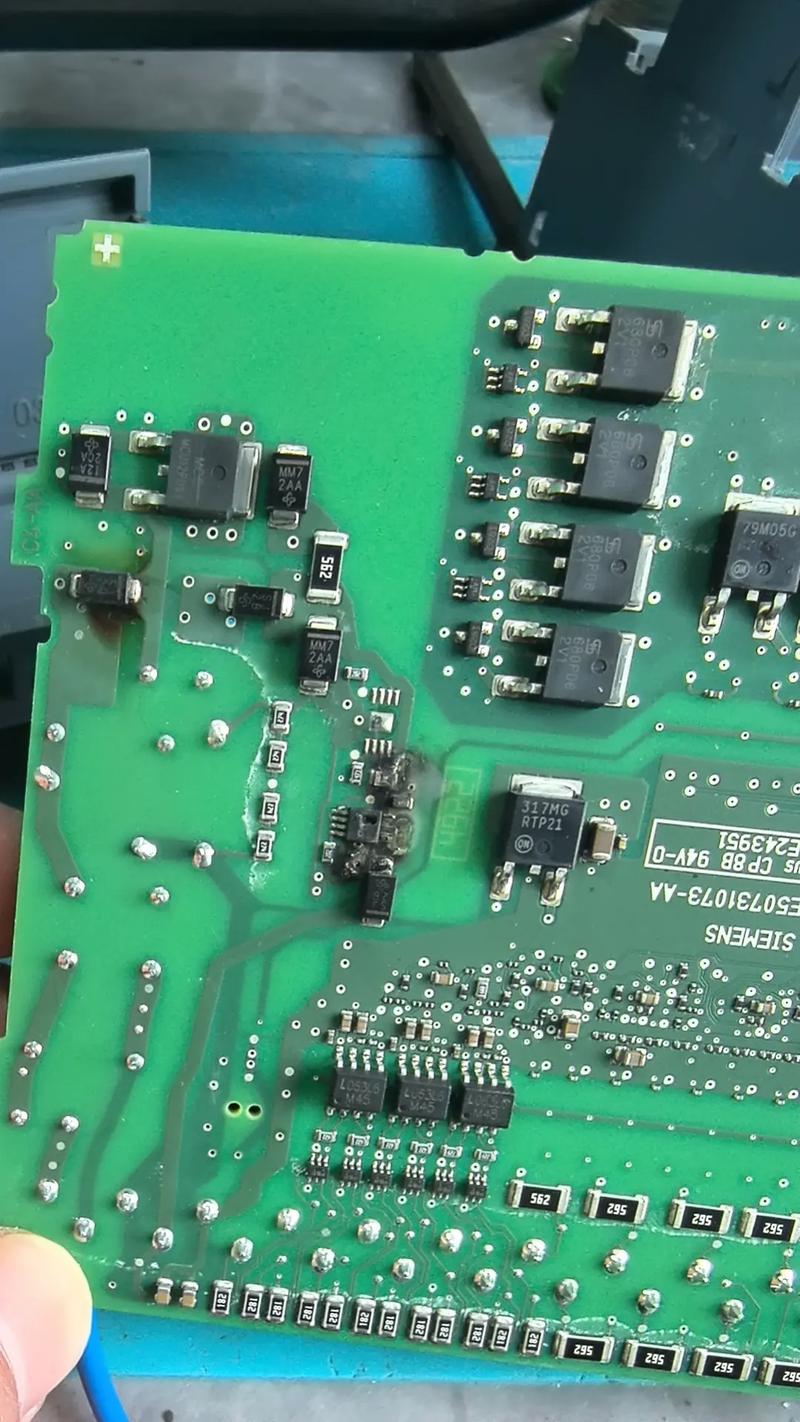

故障诊断是维修的核心环节，需采用系统性的排查方法，首先进行外观检查，观察设备外壳是否有明显变形、破损，接线端子是否松动、氧化，散热口是否有异物堵塞，对于SPD244801这类精密设备，还需检查电路板上的电容、电阻元件是否有烧焦、鼓包、虚焊等异常现象，若外观无明显问题，则需借助仪器进行通电检测，使用万用表测量电源输入端的电压是否正常，若电压异常，需排查供电线路或电源模块本身；若电压正常，则进一步检查各输出电压是否稳定，重点检测关键芯片的供电和信号引脚，若设备出现通信故障，需用示波器检测通信线路的波形是否正常，判断是通信芯片损坏还是线路干扰问题，对于复杂的控制逻辑故障，可通过设备自带的诊断功能或编程软件读取故障代码,结合代码说明缩小排查范围。
根据常见的故障类型，SPD244801的维修重点可能集中在以下几个方面：电源模块故障、控制板故障、传感器故障及通信接口故障，电源模块故障通常表现为设备无法开机或部分功能模块失电，可通过测量输入输出电压、检查整流桥、滤波电容、开关管等元件判断，若发现电容鼓包或开关管击穿，需直接更换同型号元件，控制板故障是维修难点，可能涉及CPU、存储器、I/O接口芯片等核心部件，需通过逻辑分析仪或编程器检测芯片工作状态，若确认芯片损坏，需更换原厂或兼容型号的芯片，并注意焊接工艺，避免虚焊或短路，传感器故障会导致设备无法准确采集信号，如温度传感器、压力传感器等，需使用标准信号源模拟输入，检测传感器输出信号是否正常，若偏差过大或无信号，则更换传感器，通信接口故障多因接口芯片损坏或线路接触不良引起，需检查接口针脚是否氧化、虚焊,必要时更换通信芯片或重新焊接线路。
部件更换完成后，需进行系统调试和功能测试，对更换的部件进行单独通电测试，确保其工作正常后再接入整机系统，逐步恢复设备功能，先检查电源部分，再测试各控制模块的信号传递，最后执行设备的基本操作流程，对于SPD244801，需测试其输入输出信号响应时间、控制逻辑准确性、通信稳定性等关键指标，调试过程中需记录各项参数，与设备手册中的标准值对比，确保所有功能恢复正常，若测试中发现新问题，需重新排查,直至设备达到正常运行状态。
维修后的文档记录同样重要，需详细记录故障现象、诊断过程、更换部件、调试参数等信息，形成维修档案，这不仅能为后续维护提供参考，也有助于分析设备故障规律，提前采取预防措施，定期对SPD244801进行预防性维护，如清洁散热系统、检查接插件接触情况、备份程序和数据等，可有效降低故障发生率,延长设备使用寿命。
相关问答FAQs
Q1：SPD244801设备通电后无反应，如何排查故障？
A：首先检查电源输入线路是否正常，确认供电电压是否符合设备要求（如AC 220V±10%或DC 24V），若供电正常，则检查设备电源开关、保险丝是否熔断，电源模块输出电压是否稳定，若电源模块无输出，需测量其内部整流桥、滤波电容、PWM控制芯片等元件是否损坏，必要时更换电源模块，若电源模块输出正常，则需检查控制板上的CPU供电电路、晶振是否起振，必要时用示波器检测复位信号是否正常,逐步排查控制板故障。
Q2：SPD244801在运行中出现通信中断报警，如何解决？
A：通信中断通常与线路连接、接口芯片或协议配置有关，首先检查通信接口（如RS485、以太网）的接线是否松动、针脚是否氧化，重新插拔或更换通信线缆，若线路正常，则用万用表测量通信终端电阻是否匹配（如RS485总线需120Ω终端电阻），若仍无法通信，需通过编程软件检测通信参数（如波特率、数据位、校验位）是否设置正确，必要时重新加载通信程序，若以上步骤均无效，则可能是通信接口芯片损坏,需更换同型号芯片并重新调试通信协议。
