在电子设备维修过程中，电源带负载时电压降低是一个常见且复杂的问题，其可能涉及电源设计、元器件老化、负载异常等多个方面，要准确判断并解决这一问题，需从原理入手，逐步排查可能的原因，并采取针对性的修复措施，本文将详细分析电源带负载电压降低的成因、排查方法及解决方案。
电源的基本功能是在输入电压或负载变化时，输出端保持稳定的电压，根据电源类型的不同（如线性电源、开关电源），其稳压原理有所差异，但核心目标一致，当电源接入负载后，若输出电压明显低于额定值，通常表明电源的带载能力不足或存在故障，带载能力是指电源在保持输出电压稳定的前提下，能够提供的最大电流，若电源内部元器件参数漂移、损坏或设计余量不足,均可能导致带负载时电压下降。

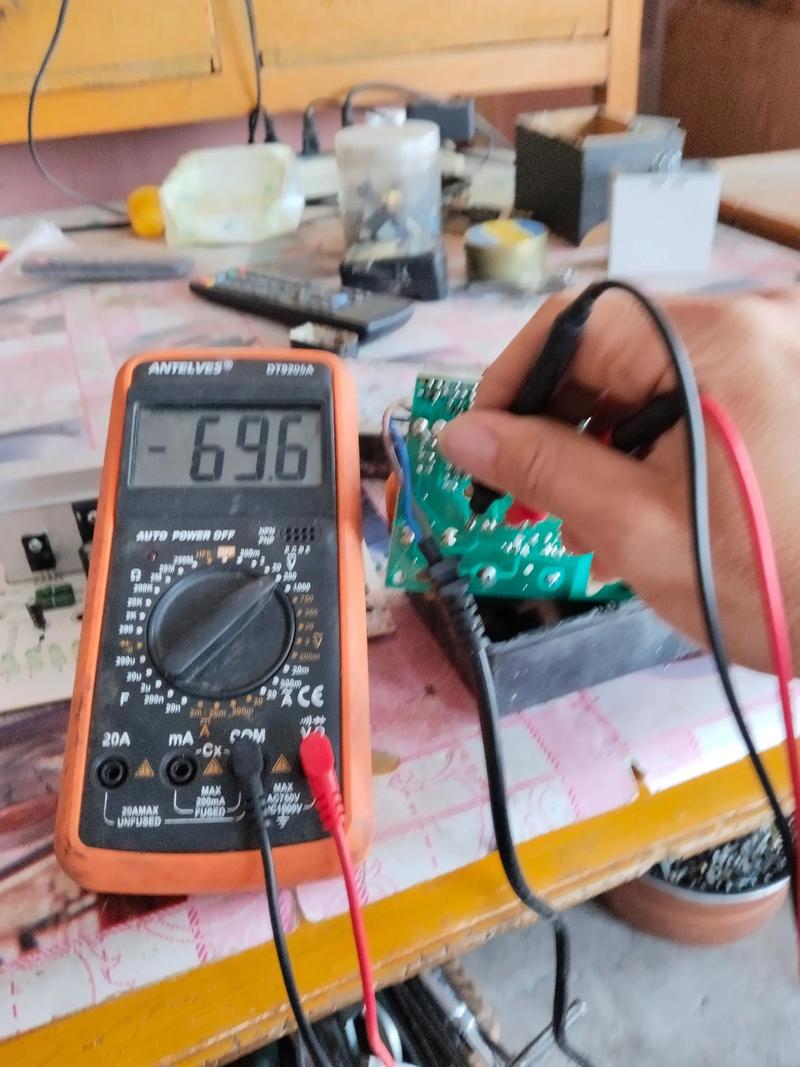

从电源输入端排查，输入电源电压不稳定或不足是导致输出电压降低的直接原因之一，使用线性电源时，若输入交流电压偏低，可能导致整流后的直流电压低于稳压电路的最低工作要求，从而使输出电压随负载增加而显著下降，需用万用表测量输入端的电压，确认是否在正常范围内，对于开关电源，输入电压范围通常较宽，但若输入电压接近下限值，且负载较大时，也可能出现输出电压降低的情况，输入滤波电容失效（如容量减小、ESR增大）会导致纹波电压增大，影响稳压电路的正常工作，间接造成输出电压降低，检测滤波电容时，可观察其是否鼓包、漏液,或使用电容表测量容量及ESR值。
整流电路故障是常见原因之一，无论是半波整流、全波整流还是桥式整流，若整流二极管出现开路、正向压降增大或反向漏电流过大，均会导致整流效率下降，桥式整流电路中若有一个二极管开路，将变成半波整流，输出的平均电压降低，且纹波增大，带负载时电压下降更为明显，检测二极管时，可使用万用表的二极管档测量其正向压降和反向电阻，判断是否正常，对于高压整流二极管,还需注意其是否因过压击穿或过流烧毁。

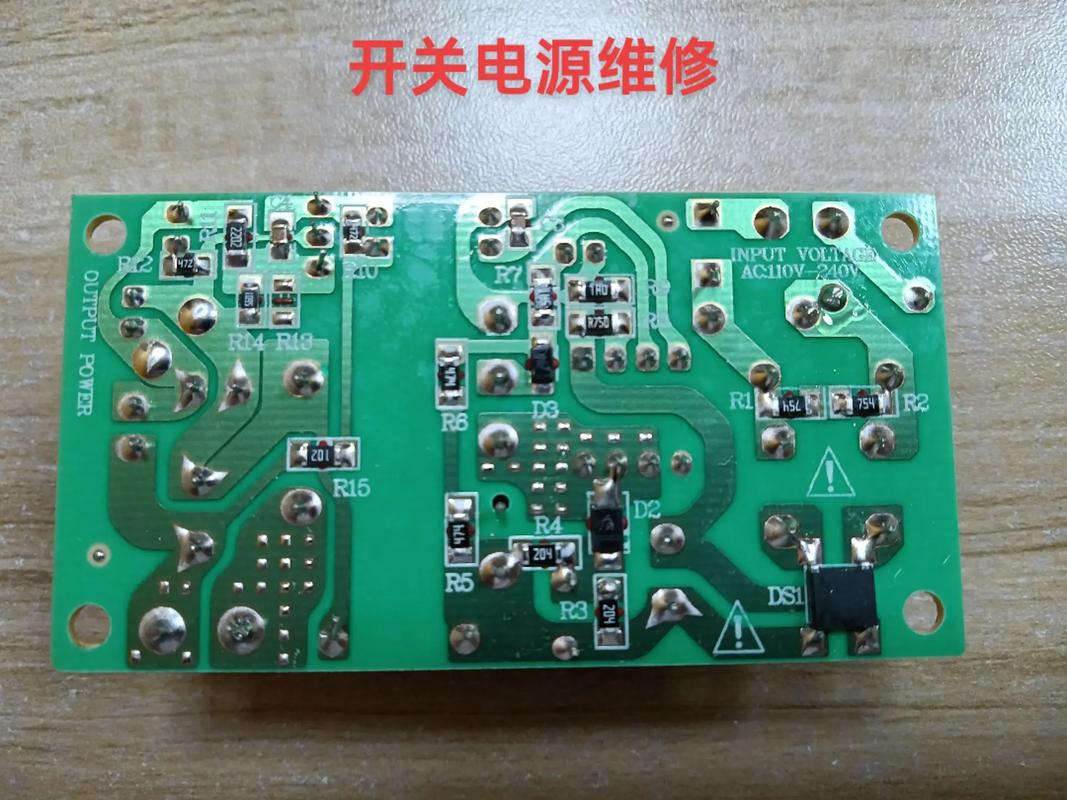

稳压电路是电源的核心部分，其故障直接导致输出电压异常，以线性电源为例，常用的稳压器件如LM317、78系列三端稳压器，或由分立元件组成的串联稳压电路，若稳压器件本身性能不良、散热不良导致热 shutdown，或其外围电路（如取样电阻、基准电压电路）故障，均会造成输出电压降低，取样电阻阻值增大或开路，会导致取样电压偏低，稳压电路误判为输出电压过高，从而调低输出电压，对于开关电源，PWM控制器（如UC3842、TL494）及其外围电路（振荡电阻、电容、反馈电路）的故障，会导致开关管导通时间缩短或开关频率异常，从而降低输出功率，造成带载时电压下降，需检测PWM控制器的工作电压、反馈电压（如光耦PC817的输出电压）是否正常，以及开关管（如MOSFET、IGBT）是否完好。

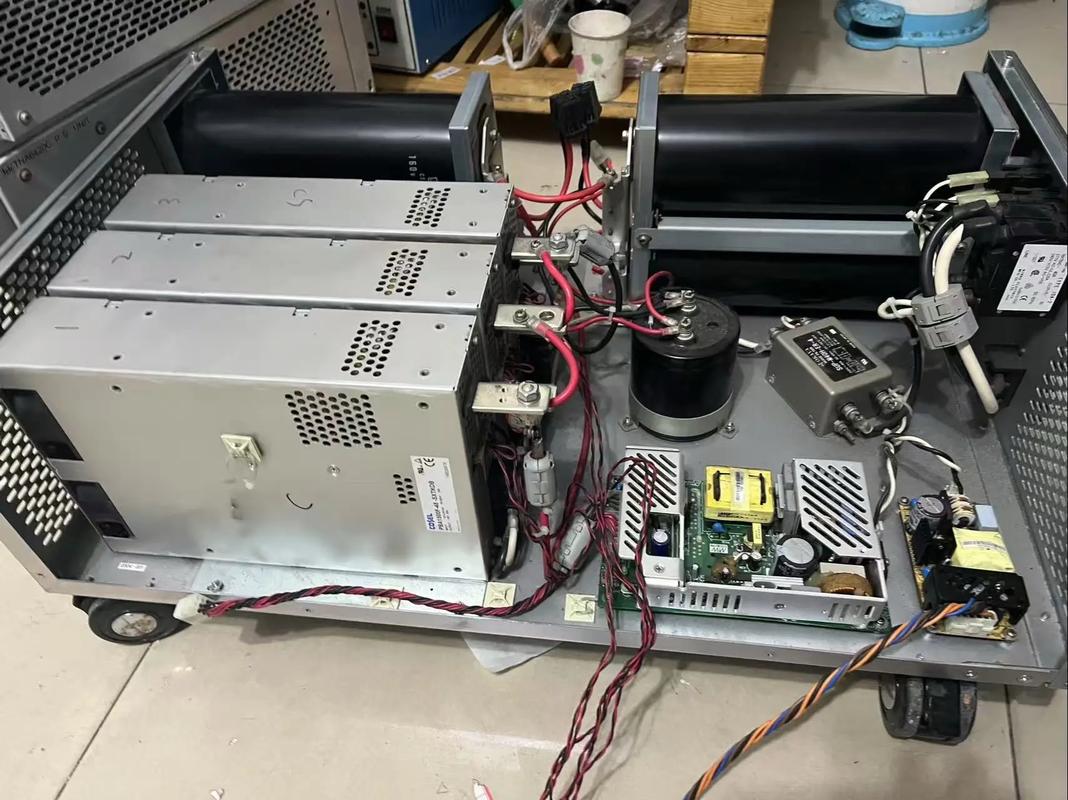

功率变换及输出电路的问题同样不容忽视，在开关电源中，开关管是核心功率器件，若其因过流、过压击穿或开路，将无法正常传递能量，导致输出电压降低，开关变压器的初级或次级绕组短路（如匝间短路），会导致电感量减小，能量传输效率下降，输出电压降低，检测变压器时，可测量各绕组的直流电阻，判断是否存在短路，输出滤波电容的性能下降（如容量减小、ESR增大）会导致输出纹波增大，电压稳定性变差，带负载时电压波动明显，需重点检查输出电容是否鼓包、漏液,或使用示波器观察输出纹波波形。
负载异常也是导致电源电压降低的重要原因之一，虽然问题通常表现为电源故障，但若负载存在短路或过流情况，电源的保护电路（如过流保护、短路保护）会启动，限制输出电流，从而降低输出电压以保护电源自身，负载侧的某个元器件击穿短路，会导致电源输出电流急剧增大，若电源具有过流保护功能，会进入保护状态，输出电压下降至接近零；若未保护，则可能导致电源损坏，在排查电源问题时，需先断开负载，测量电源空载输出电压是否正常，若空载电压正常，接上负载后电压降低，则需重点检查负载是否正常，可通过逐步断开负载的分支电路,定位故障部分。
电源的线路损耗和环境因素也可能导致电压降低，输出导线过长或截面积过小，会导致导线电阻增大，当负载电流较大时，导线上的压降增大，使得负载端的实际电压低于电源输出端的电压，需测量导线两端的电压差，判断是否存在过大压降，环境温度过高会影响电源内部元器件的性能，特别是电解电容和半导体器件，高温会加速其老化，降低带载能力，需确保电源工作在规定的温度范围内,并保持良好的通风散热。
为更直观地展示常见故障原因及检测方法,以下表格归纳了主要排查点：
| 排查部位 | 常见故障原因 | 检测方法 |
|---|---|---|
| 输入端 | 输入电压不足、输入滤波电容失效 | 测量输入电压、观察电容外观、测电容容量及ESR值 |
| 整流电路 | 整流二极管开路、正向压降增大 | 用万用表二极管档测二极管正反向特性 |
| 稳压电路 | 稳压器件损坏、取样电阻异常、反馈故障 | 测稳压器件输入输出电压、取样电阻阻值、反馈电压（光耦输出） |
| 功率变换电路 | 开关管击穿/开路、开关变压器短路 | 测开关管极间电阻、变压器绕组阻值 |
| 输出电路 | 输出滤波电容失效、输出线路接触不良 | 观察电容外观、测输出纹波、测量线路压降 |
| 负载 | 负载短路、过流、元器件损坏 | 断开负载测空载电压，逐步排查负载分支 |
针对上述故障原因，可采取相应的解决方案：若输入电压不足，需检查供电线路或更换供电设备；输入滤波电容失效时，需更换同规格电容；整流二极管损坏，需用同型号或参数相近的二极管替换；稳压电路故障，需根据具体电路更换损坏的稳压器件或外围元件；开关管或变压器损坏，需更换同型号器件；输出电容失效，需更换优质电容；负载异常时，需修复或更换故障负载；线路损耗过大,需加粗导线或缩短线路长度。
在维修过程中，需注意安全事项，如先断开电源，使用绝缘工具，避免高压触电，对于开关电源，因存在高压储能元件（如大容量电容），需在断电后对电容进行放电操作，避免残留电压造成危险，维修后需对电源进行带载测试，确保输出电压稳定、纹波符合要求,避免因维修不当导致设备再次损坏。
相关问答FAQs：
Q1：为什么电源空载时电压正常，接上负载后电压明显降低？
A：这种情况通常表明电源的带载能力不足或负载存在异常，可能原因包括：输出滤波电容容量减小导致纹波过大，无法提供足够的瞬时电流；稳压电路反馈回路故障，导致输出电压随负载增加而下降；功率开关管或整流二极管性能不良，内阻增大导致压降增加；负载侧存在短路或过流情况，触发电源保护，可先断开负载，测电源空载电压是否稳定，若稳定则检查负载；若不稳定，则需检查输出电容、稳压电路及功率变换电路。
Q2：维修电源时，如何判断是电源本身故障还是负载问题？
A：判断电源与负载故障的方法如下：1. 断开负载，测量电源空载输出电压，若空载电压正常（接近额定值），则故障可能存在于负载；若空载电压已偏低，则故障在电源本身，2. 若空载电压正常，可接入假负载（如大功率电阻）进行测试，观察输出电压是否稳定，若接入假负载后电压正常，则说明原负载存在短路或过流问题；若电压仍降低，则电源带载能力不足，3. 使用万用表测量负载电流，若电流远大于额定值，则负载存在故障，通过逐步排查,可准确区分电源与负载问题。
