2494lw不开机维修是电子设备维修中常见但又需要细致排查的问题,这类故障可能涉及电源模块、主板电路、显示屏、按键板等多个部件，需要遵循“先易后难、先外后内、先电源后负载”的原则逐步排查，以下从故障现象分类、常见原因分析、详细维修步骤、工具准备及注意事项等方面展开说明，帮助维修人员高效定位并解决问题。
（图片来源网络，侵删）
故障现象初步分类
在维修前,需明确2494lw不开机的具体表现，不同现象指向的故障原因差异较大，常见现象可分为以下几类：
- 完全无反应：插入电源后指示灯不亮、屏幕无显示、无任何声音，整机“死寂”。
- 指示灯亮但屏幕不显示：电源指示灯常亮或闪烁，但屏幕全黑或无图像输出。
- 反复开机或自动重启：按下开机键后设备短暂启动，随即自动关机或反复重启。
- 按键无响应：指示灯正常，但按任何按键（如音量、频道、电源键）均无反应。
常见原因分析
（一）电源模块故障
电源模块是为整机供电的核心,其故障率较高，具体原因包括：
- 外部供电问题：电源适配器损坏、电源线接触不良或插座电压异常。
- 内部电源电路异常：保险丝熔断、整流桥击穿、滤波电容鼓包或漏液、开关管（如MOSFET）烧毁、PWM控制器（如UC3842）损坏。
- 保护电路误触发：过压、过流、过热保护电路元件参数漂移，导致电源无法正常启动。
（二）主板电路故障
主板是设备的核心控制单元,故障可能导致开机信号无法传递或系统初始化失败：
- 时钟电路异常：晶振（如24MHz）损坏或停振，导致CPU无法获取工作基准时钟。
- 复位电路故障：复位芯片（如IMP811）失效或外围元件短路，CPU无法完成复位。
- CPU供电不足：电源管理芯片（如AP5101）输出电压异常，或供电通路中的贴片电阻、电感开路。
- 接口电路问题：开机键接口对地短路、排线松动或氧化，导致开机信号无法传输至CPU。
（三）显示屏及背光故障
若指示灯正常但屏幕不显示,需重点排查显示模块：

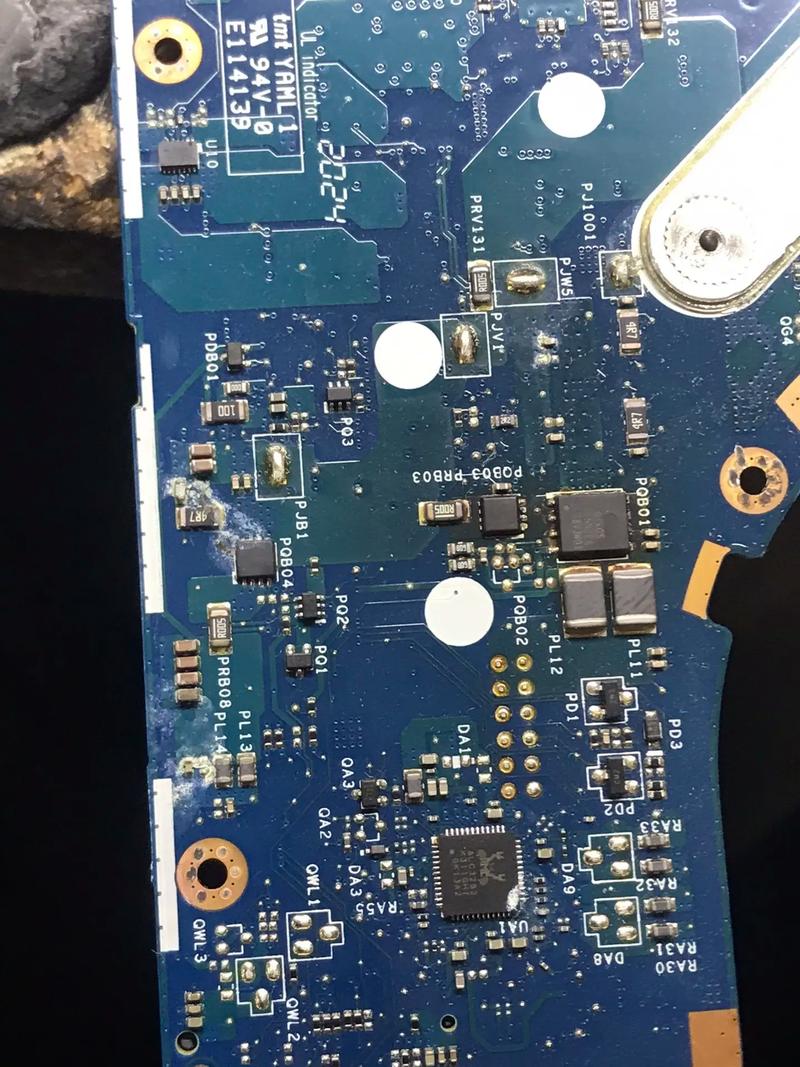

（图片来源网络，侵删）
- 显示屏损坏：屏幕驱动芯片（如TCON板）故障、液晶屏本身老化或破裂。
- 背光异常：背光板（LED驱动电路）故障、背光LED灯珠烧毁、背光开关管损坏。
- 信号传输问题：主板与显示屏之间的排线接触不良或断路。
（四）软件及固件故障
部分设备因固件损坏或系统文件丢失导致无法开机：
- 固件崩溃：存储芯片（如Flash）固件数据丢失或损坏，导致系统无法启动。
- 程序卡死：CPU运行异常，陷入死循环无法响应开机指令。
详细维修步骤
第一步：外部检查与电源确认
- 检查电源适配器：用万用表测量适配器输出电压（如12V/5A），若电压为0或波动异常，需更换适配器。
- 检查电源线与接口：确认电源线无破损，设备电源接口无氧化、松动，必要时用酒精棉清洁接口。
- 观察设备状态：插入电源后，若设备有“滋滋”声或异味，立即断电，重点检查电源模块是否有元件烧毁。
第二步：电源模块检测
-
外观检查：打开设备外壳，观察电源板是否有保险丝熔断、电容鼓包、元件烧黑等现象。
-
测量关键电压：
- 保险丝两端电阻：若无穷大，说明后级存在短路，需排查整流桥、滤波电容等元件。
- 主滤波电容（如470μF/25V）两端电压：正常应有300V（交流输入）或12V/5V（直流输出），若无电压，检查开关管是否击穿。
- PWM控制器供电脚（如UC3842的7脚）：正常应有12-18V，若电压过低，检查启动电阻（如100kΩ）是否开路。
-
替换法验证：若怀疑电源芯片损坏，可用同型号芯片替换，注意焊接温度，避免损坏周边元件。
（图片来源网络，侵删）
第三步：主板电路检测
- 开机信号检测：用示波器测量开机键引脚，按下开机键时应出现高电平或低电平跳变（参考电路图），若无变化，检查按键板或排线。
- CPU供电与复位：
- 测量CPU主供电（如3.3V/5V）是否稳定，若电压偏低，检查电源管理芯片及供电通路中的贴片电阻。
- 测量复位脚（如RST）电压，开机时应出现低电平→高电平跳变，若一直为低电平，检查复位电路。
- 时钟信号检测：用示波器测量晶振两端，应有正弦波输出（幅度约1-2V），若无，更换晶振及负载电容（如22pF）。
第四步：显示模块检测
- 背光测试：开机时，用强光照射屏幕，若隐约可见图像，说明背光故障，需检查背光板电压（如24V）及LED灯珠。
- 排线检查：重新插拔主板与显示屏的排线，观察是否有氧化或针脚歪斜，必要时用万用表通断测试。
第五步：软件与固件修复
- 刷写固件：若怀疑固件损坏，需用专用工具（如USB-TTL模块）连接存储芯片，备份并重新刷写官方固件。
- 强制恢复：部分设备支持“硬启”功能（如长按电源键10秒），尝试通过硬件方式恢复出厂设置。
维修工具准备
| 工具名称 | 作用说明 |
|---|---|
| 万用表 | 测量电压、电阻、通断，判断元件是否短路或开路 |
| 示波器 | 检测时钟、复位、PWM等信号波形，定位电路逻辑故障 |
| 焊台/热风枪 | 拆卸及焊接贴片元件，如电源芯片、CPU、排线接口 |
| 电源适配器 | 提供测试用供电，判断原适配器是否损坏 |
| 替换元件 | 常易损备件（如保险丝、滤波电容、晶振、排线） |
| 酒精棉、防静电手环 | 清洁接口、防止静电损坏精密元件 |
注意事项
- 断电操作：检测电源板时，务必先断电并放电（用大功率电阻短接滤波电容两端），避免触电。
- 静电防护：主板维修时佩戴防静电手环，避免人体静电击穿CPU或芯片。
- 元件参数匹配：替换元件时需确认型号、参数（如电容容量、耐压；电阻阻值、功率）一致，避免二次故障。
- 逐步排查：避免盲目拆解，按照“电源→主板→显示”顺序逐步缩小故障范围，减少不必要的元件损坏。
相关问答FAQs
问题1：2494lw开机后指示灯亮但屏幕不显示，如何快速判断是背光问题还是主板问题？
解答：可使用“背光测试法”——在暗环境中开机，用强光手电筒照射屏幕，若隐约可见图像，说明主板已工作，故障在背光板（如LED灯珠损坏、背光驱动电路故障）；若屏幕全黑无任何图像，则需重点排查主板视频输出电路、CPU或显示屏本身。
问题2：维修时发现电源板保险丝熔断，直接更换后再次熔断，是什么原因？
解答：保险丝熔断通常因后级短路导致，需重点检查整流桥、滤波电容、开关管（MOSFET）是否击穿，可用万用表二极管档测量开关管D-S极、整流桥交流端是否短路，若元件损坏需同步更换，避免仅更换保险丝导致元件爆炸起火。
