下面我将为您提供一个详细的 ATX-300-P4-PFC 电源维修指南，包括工作原理、常见故障、维修步骤和注意事项。
（图片来源网络，侵删）
⚠️ 重要安全警告
- 致命危险： ATX电源在未通电时，其主滤波电容（通常是非常大的那个）中可能储存着高压电，即使拔掉插头，电也不会立即放完，触碰其引脚可能导致严重触电事故，危及生命，在接触任何元件之前，必须使用大功率电阻（如1kΩ/5W）对电容进行放电。
- 专业门槛： 电源维修属于高压电子维修，需要具备一定的电子知识和焊接技能，如果您是新手，强烈建议直接更换一个新电源，价格不贵且更安全。
- 风险自负： 以下所有操作均在您了解并承担风险的前提下进行，如果您不确定，请立即停止并寻求专业人士帮助。
准备工作
所需工具
- 万用表： 数字万用表是必须的，用于测量电压、电阻、通断。
- 电烙铁和焊锡丝： 用于拆卸和焊接元件。
- 吸锡器或吸锡线： 用于拆除元件。
- 绝缘工具： 如带绝缘手柄的螺丝刀、镊子。
- 大功率电阻 (1kΩ / 5W 以上)： 关键！ 用于给主滤波电容安全放电。
- 隔离变压器 (可选但强烈推荐)： 可以将电源与市电电网隔离，防止发生意外触电，增加安全性。
- 尖嘴钳、剪线钳。
- 酒精、棉签： 用于清洁电路板。
维修思路
电源维修遵循“先外后内、先易后难、先无源后有源”的原则。
- 先外后内： 检查市电输入线、开关、插座是否有问题。
- 先易后难： 先检查保险丝、外观明显的烧毁元件、虚焊点，再深入复杂的PWM控制电路。
- 先无源后有源： 先检查保险丝、电阻、电容、二极管、电感等无源元件，再检查三极管、IC芯片等有源元件。
工作原理简述
了解基本原理有助于定位故障点。
- 输入与PFC电路： 220V交流电经过保险丝、EMI滤波电路（共模电感、X/Y电容）后，进入 PFC (Power Factor Correction，功率因数校正) 电路，这个电路通常由一个升压电感、一个MOSFET、一个二极管和一个大容量电解电容组成，它的作用是将不稳定的直流电（经整流桥后）提升到约380V的稳定高压直流，同时提高功率因数。
- DC-DC变换与PWM控制： PFC输出的380V高压直流电，被送到主变换电路，这里有一个主变压器和一个主开关管（MOSFET），通过PWM（脉冲宽度调制）控制器芯片（如TEA153x, NCP165x系列等）控制MOSFET的开关频率和占空比，将高压电隔离并变换成多组低压直流电（如+12V, +5V, +3.3V）。
- 输出与反馈： 变换后的低压电经过整流（肖特基二极管）和滤波（LC电路）后，通过输出线连接到主板。反馈电路（通常使用光耦PC817或TLP250）会实时将输出电压的采样值送回PWM控制器，控制器根据这个值动态调整PWM信号，从而稳定输出电压。
- 5VSB待机电路： 即使电脑关机，只要电源插头插在插座上，+5VSB（+5V Standby）电路就会工作，为主板的开机电路提供电源，实现远程开机功能。
常见故障与维修步骤
故障现象一：完全不通电，指示灯不亮
可能原因：
- 保险丝熔断。
- EMI滤波电路或PFC电路严重短路。
- PWM控制芯片或驱动电路损坏。
维修步骤：
（图片来源网络，侵删）

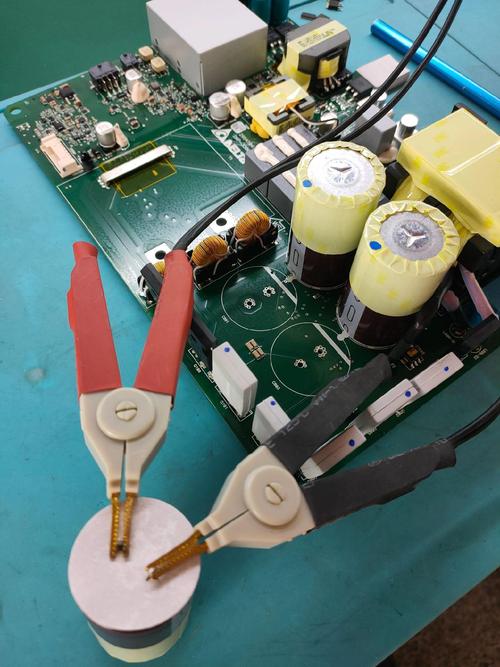

- 安全放电： 拔下电源线，打开外壳，找到主滤波电容（通常是圆柱形或方形的，上面标有450V等字样），用万用表确认电压已降至安全范围（或直接用1kΩ/5W电阻的两个引脚去碰电容的两个引脚脚，进行放电）。
- 目视检查： 仔细观察电路板，寻找有无烧黑的痕迹、爆裂的电容、虚焊的焊点，重点检查PFC部分的MOSFET和整流二极管。
- 测量保险丝： 用万用表的电阻档或二极管档测量保险丝，如果开路（无穷大），说明后级电路存在严重短路。
- 查找短路点：
- 如果保险丝熔断,切勿直接更换！ 必须先找到短路原因。
- 测量整流桥： 断开整流桥的交流输入端，用二极管档测量其四个引脚之间是否存在短路。
- 测量PFC MOSFET： PFC电路是高发故障区，拆下MOSFET（或直接在线测量），用二极管档测量D极（漏极）和S极（源极）之间的二极管特性是否正常，如果短路，MOSFET已损坏。
- 测量PFC二极管： 同样用二极管档测量，如果短路，需更换。
- 测量主滤波电容： 用电容档或电阻档测量其是否击穿短路。
- 测量主变压器： 测量主变压器初级绕组对地（散热片或负极）的电阻，不应为0Ω或极小值。
- 更换故障元件： 找到并更换所有损坏的元件（如MOSFET、二极管、电容等）。
- 更换保险丝： 确认所有短路点已排除后，换上同规格的保险丝（通常为T2A或T3A，慢熔型）。
- 上电测试（谨慎！）：
- 假负载法： 强烈推荐！ 断开电源与主板的连接，在+12V、+5V、+3.3V输出端接上假负载（如汽车灯泡或水泥电阻）。+12V接一个10Ω/20W的电阻，+5V接一个10Ω/10W的电阻。

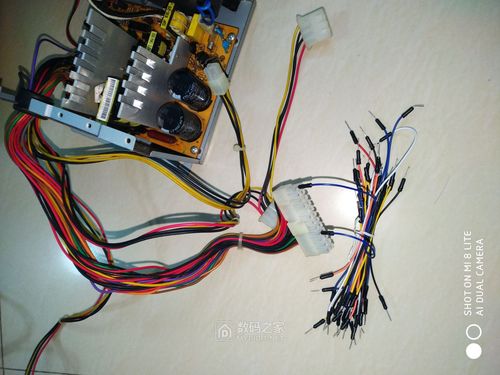

- 短接绿线与黑线： 找到24pin接口，用一根导线短接 PS_ON#（绿色线） 和 COM（任意一条黑色线），模拟主板开机信号。
- 通电观察： 接通电源，观察风扇是否转动，听有无异常声响，用万用表测量各路输出电压是否正常，如果电压正常且稳定，说明电源已修复。
故障现象二：无法开机或瞬间掉电
可能原因：
- PWM控制芯片未工作或工作异常。
- 反馈环路开路或故障。
- 某路输出存在轻微短路或过载。
- 驱动电路故障。
维修步骤：

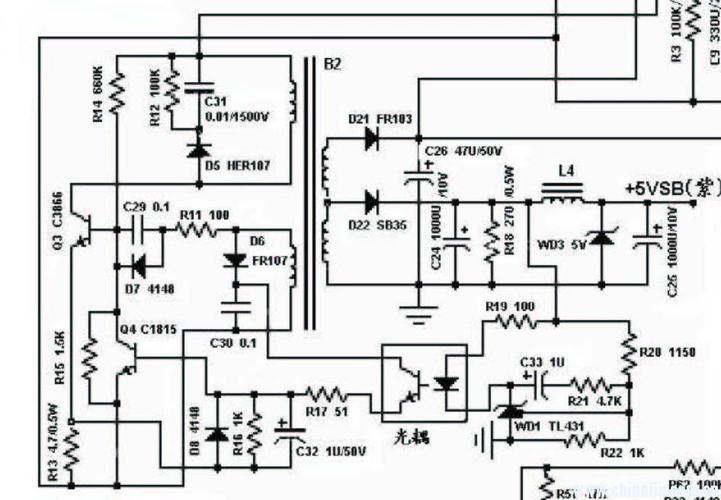

- 检查待机电路： 测量+5VSB电压是否正常（应为5V左右），5VSB无输出，检查待机变压器、相关三极管和IC。
- 检查PWM芯片供电： 测量PWM控制芯片（如TEA1533）的VCC引脚电压是否正常（通常在10-20V之间启动），如果电压异常，检查其供电电路的电阻、二极管和电容。
- 检查反馈电路：
- 检查光耦（如PC817）是否正常，用万用表二极管档测量其内部发光二极管和光敏三极管是否完好。
- 检查精密基准电压源（如TL431、KA431）及其外围电阻分压网络，这是电压采样和比较的核心，极易出问题，测量TL431的R极电压，正常情况下会随输出电压变化。
- 检查驱动电路： 测量驱动MOSFET的栅极电压，开机瞬间应有高低电平跳变，如果一直是低电平或高
