现代电机控制技术 - 核心知识点与答案
基础概念与目标
问题：什么是现代电机控制？其核心目标是什么？

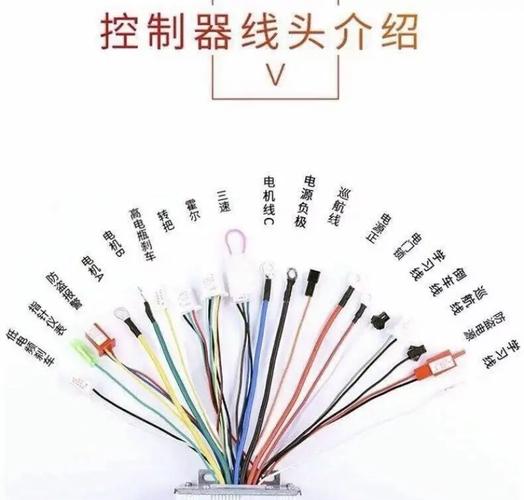

（图片来源网络，侵删）
答案： 现代电机控制是指利用电力电子技术、微处理器（如MCU、DSP、FPGA）和现代控制理论，对电机的转速、转矩、位置等物理量进行精确、快速、高效调节的技术。
核心目标：
- 高动态性能： 实现快速的转矩和转速响应，满足伺服系统等应用的高要求。
- 高效率： 在整个工作范围内优化电机的运行效率，尤其是在轻载和变速工况下，以节约能源。
- 高精度： 精确控制电机的位置、速度和输出转矩。
- 高可靠性： 保证系统在各种工况下稳定运行，具备过流、过压、过热等完善的保护功能。
- 宽范围调速： 实现从零到额定转速甚至更高的平滑、宽范围调速。
核心组成部分
问题：一个典型的现代电机控制系统由哪几部分组成？
答案： 一个闭环的电机控制系统通常包含以下几个关键部分：

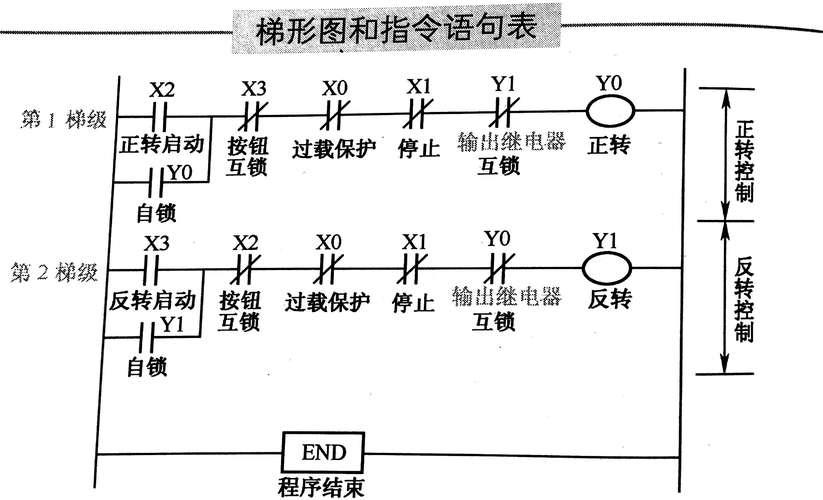

（图片来源网络，侵删）
- 控制器： 系统的“大脑”，负责接收指令（如目标转速）和反馈信号（如实际转速），通过控制算法（如PID、FOC）计算出控制量（如电压指令），通常由高性能微控制器或数字信号处理器实现。
- 功率驱动电路： 系统的“肌肉”，接收控制器输出的低压、小功率控制信号，并将其转换成能够驱动电机的大电流、高电压，核心是逆变器，通常由电力电子器件（如IGBT、MOSFET）构成。
- 电机： 系统的“执行机构”，将电能转换为机械能，如永磁同步电机、异步电机等。
- 传感器： 系统的“感官”，用于检测电机的实际运行状态，并将物理量（如电流、电压、转速、位置）转换为电信号反馈给控制器，常用传感器有：
- 电流传感器： 霍尔传感器或采样电阻，用于检测相电流。
- 位置/速度传感器： 编码器、旋转变压器或霍尔传感器。
- 控制算法： 实现控制策略的数学模型和软件程序，是现代电机控制技术的核心。
主流控制策略
问题：请详细解释交流电机控制的两种主流策略：V/f控制和磁场定向控制。
答案：
V/f 控制 (电压/频率控制)
- 基本原理： 保持电机定子电压与电源频率的比值恒定，在忽略定子电阻和漏抗压降的理想情况下，V/f恒定可以保证电机气隙磁通恒定，从而实现恒转矩输出。
- 控制方式：
- 开环控制,无需速度或位置传感器。
- 通过改变逆变器输出的PWM波频率来调节电机转速。
- 根据频率按比例调整PWM波的电压幅值。
- 优点：
- 结构简单,成本低，实现容易。
- 可靠性高,对参数变化不敏感。
- 缺点：
- 动态响应慢,无法实现快速转矩控制。
- 低速时,定子电阻压降占比增大，磁通会减小，导致输出转矩不足，需要电压补偿。
- 负载变化时,转速会波动，稳态精度差。
- 应用场景： 对动态性能要求不高的场合，如风机、水泵、传送带等。
磁场定向控制
- 基本原理： 也称为矢量控制，其核心思想是通过坐标变换（克拉克变换和帕克变换），将三相静止坐标系下的交流量（电流、电压）转换到两相旋转坐标系（d-q坐标系）上，实现解耦控制。
- d轴 (直轴)： 励磁分量，控制电机的磁场（磁通）。
- q轴 (交轴)： 转矩分量，控制电机的输出转矩。
- 控制方式：
- 闭环控制： 需要安装位置/速度传感器（或通过算法估算）。
- 通过控制d轴电流
Id来维持磁通恒定，通过控制q轴电流Iq来直接控制转矩，实现了直流电机的解耦控制效果。
- 优点：
- 极高的动态响应速度和转矩控制精度。
- 调速范围宽,即使在极低转速下也能输出稳定转矩。
- 系统鲁棒性强,效率高。
- 缺点：
- 算法复杂,计算量大，对处理器性能要求高。
- 需要精确的电机参数（特别是电感），参数变化会影响控制效果（需要参数辨识或自适应算法）。
- 系统成本较高。
- 应用场景： 对动态性能和精度要求极高的场合，如电动汽车、数控机床、机器人、高端伺服系统。
关键技术与算法
问题：FOC控制中，坐标变换的作用是什么？无传感器控制技术有哪些主流方法？
答案：
（图片来源网络，侵删）
坐标变换
- 作用： FOC的数学基础。
- 克拉克变换： 将三相静止坐标系（A, B, C）下的交流量变换为两相静止坐标系（α, β）下的交流量，作用是简化计算，并方便后续的Park变换。
- 帕克变换： 将两相静止坐标系（α, β）下的交流量变换为两相旋转坐标系（d, q）下的直流量，这是FOC的核心，因为它将交流电机复杂的耦合方程解耦成了类似直流电机的简单、独立的控制方程，使得PI控制器可以有效地对
Id和Iq进行控制。
无传感器控制技术
为了降低成本、提高系统可靠性和减小体积，不使用机械传感器是现代电机控制的重要发展方向，主流方法包括：
-
基于反电动势的估算：
- 原理： 利用电机旋转时绕组切割磁场产生的反电动势来估算转子位置和速度，反电动势的大小和相位与转速和位置直接相关。
- 常用方法：
- 滑模观测器： 构造一个电机模型，通过一个非线性（滑模）控制律来强制估算误差收敛到零，对电机参数变化和噪声不敏感，鲁棒性强。
- 模型参考自适应系统： 将含有待估参数（如反电动势）的模型作为参考模型，将不含该参数的模型作为可调模型，根据两者的输出误差来自适应地调整待估参数。
-
基于电机磁饱和 saliency 的估算：
- 原理： 利用电机因磁路不对称（如内置式永磁同步电机）而产生的磁饱和凸极效应，这种效应会导致电机在不同方向的电感值不同。
- 常用方法：
- 高频信号注入法： 在电机基波电流上注入一个特定频率的高频电压或电流信号，由于凸极效应，这个高频信号在转子位置不同时会产生不同的响应（如幅值或相位变化），通过检测和分析这个响应，可以精确地估算出转子位置，即使电机在静止或极低速时也能工作。
新兴与发展趋势
问题：现代电机控制技术未来的发展趋势是什么？
答案：
-
模型预测控制：
- 特点： 是一种离散化的优化控制算法，在每个控制周期内，它会预测系统未来几个时刻的行为，并根据一个成本函数（如开关损耗、电流误差）来选择最优的开关状态。
- 优势： 动态响应极快，对系统模型要求相对较低，直接控制功率器件开关，无需PWM调制。
- 挑战： 计算量巨大，对处理器要求极高。
-
人工智能与智能控制：
- 应用： 利用神经网络、模糊逻辑、强化学习等AI算法来优化控制参数、补偿系统非线性、实现故障诊断和预测性维护，可以解决传统控制方法难以处理的复杂、非线性、时变系统问题。
-
宽禁带半导体器件的应用：
- 器件： 如碳化硅和氮化镓。
- 优势： 具有更高的开关频率、更低的导通电阻和更高的工作温度，这使得逆变器可以做得更小、更轻、效率更高，并实现更优的控制性能（如更高的PWM频率带来更小的电流谐波）。
-
