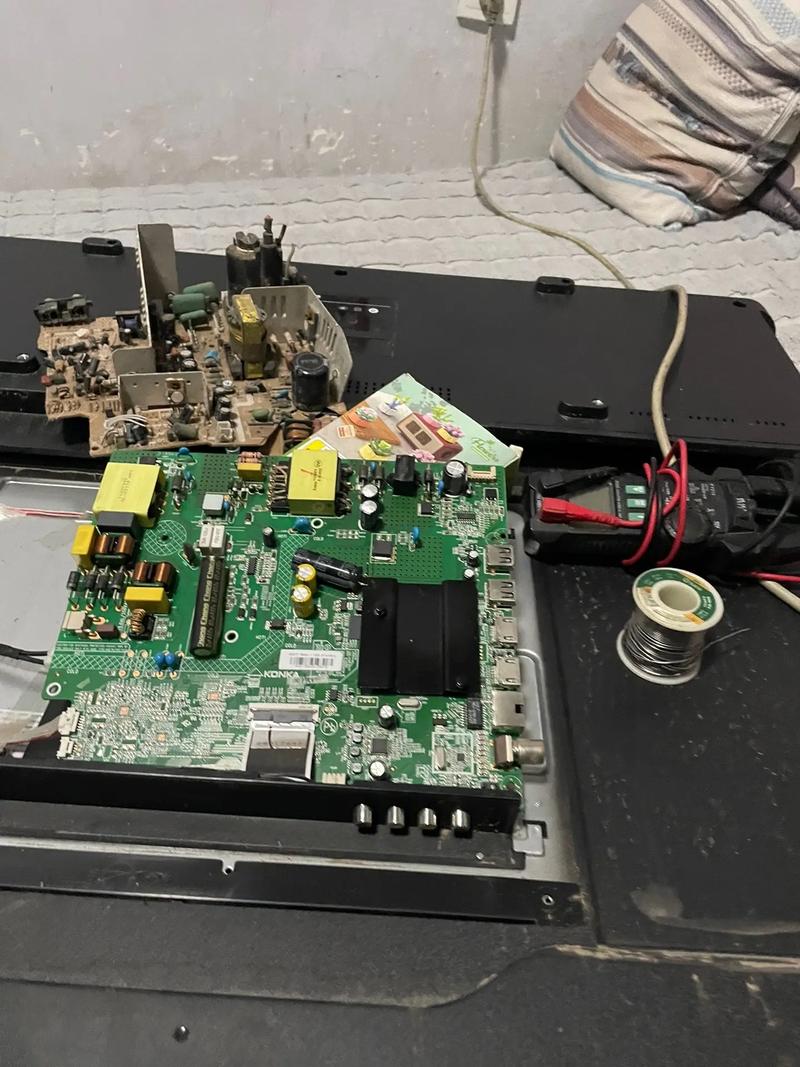

康佳电视逻辑板是电视信号处理的核心部件，负责对图像信号进行解码、转换和驱动控制，其工作状态直接影响电视的显示效果，逻辑板故障通常表现为黑屏、花屏、图像异常无声音、按键或遥控失灵等症状，维修过程需要结合专业工具和系统排查,以下是详细的维修步骤和注意事项。
维修前的准备工作
- 安全防护：断开电视电源，等待电容充分放电（特别是高压部分），佩戴防静电手环，避免静电损坏敏感元件。
- 工具准备：万用表（电压档、电阻档）、示波器、电烙铁、焊锡丝、吸锡器、放大镜、酒精、清洁棉、备用逻辑板（用于对比测试）。
- 资料查询：获取对应型号逻辑板的电路图（维修手册或图纸），标注关键测试点，如供电脚、LVDS输出脚、复位脚、时钟脚等。
故障排查与维修流程
外观检查与初步判断
- 目视检查：观察逻辑板有无明显物理损伤，如元件烧黑、炸裂、电容鼓包、虚焊或漏液，重点检查电源管理芯片（如AP3163、LD2516等）和LVDS驱动芯片（如THC63LVD1032、PTN3460等）。
- 闻味检查：若有焦糊味，可能存在短路或元件过热损坏，需重点排查周边电路。
供电电路检测
逻辑板供电通常由电源板提供，常见的有+12V、+5V、+3.3V、+2.5V、+1.8V等电压，需逐一测量：
| 测试点电压 | 正常值范围 | 故障可能原因 |
|------------|------------|--------------|
| +12V供电 | 11.5-12.5V | 电源板输出异常、保险丝熔断 |
| +5V供电 | 4.8-5.2V | LDO稳压芯片损坏、滤波电容失效 |
| +3.3V供电 | 3.2-3.4V | 稳压电路虚焊、负载短路 |
检测方法：万用表直流电压档测量对应测试点，若电压异常，需检查供电线路上的保险电阻（通常为几欧姆）、电感是否开路，以及稳压芯片（如AMS1117-3.3）的输入输出电压是否正常，若稳压芯片输出无电压，需更换芯片；若电压偏低，检查滤波电容是否失效（用万用表电容档或替换法验证）。
时钟与复位信号检测
- 时钟信号：逻辑板工作需要稳定的时钟信号（通常为25MHz、40MHz等），用示波器测量时钟晶振两端是否有波形，若无波形，检查晶振是否损坏、电容是否虚焊（晶振两端通常有22pF-33pF的负载电容）。
- 复位信号：测量复位芯片（如IMP811）的复位脚（如MR脚）电压，正常情况下应为高电平（如3.3V），若为低电平且持续不拉高，可能为复位芯片损坏或外围电路故障。
LVDS信号输出检测
LVDS信号是逻辑板驱动屏幕的关键，通常包含6-8对差分信号（RX0+/-、RX1+/-、RX2+/-等）和电源、地线。
- 检测方法：用示波器测量差分信号的对地电压（约1.2V），同时观察波形是否稳定、有无干扰，若某对信号缺失，可能对应通道的LVDS驱动芯片损坏或虚焊。
- 故障判断：若LVDS信号正常但屏幕无显示，可能是屏幕本身故障；若信号异常，需检查逻辑板到排线的连接是否松动，或LVDS芯片供电是否正常。
软件与程序问题排查
部分逻辑板内置存储芯片（如24C02、24C64），存储电视的初始化参数，若程序错乱可能导致黑屏或花屏：
- 重刷程序：使用编程器读取原程序备份，然后重新写入存储芯片（需确保程序版本与型号完全匹配）。
- 强制升级：部分康佳电视支持通过USB升级逻辑板程序，可尝试官方固件升级。
元件级维修与更换
- 虚焊修复：对电源芯片、LVDS芯片、晶振等发热量大的元件，使用电烙铁重新加焊（温度控制在350℃以内，避免长时间加热导致元件损坏）。
- 电容更换：鼓包或漏液的电容需用同规格电容替换（注意耐压值、容值和尺寸）。
- 芯片更换：若确认芯片损坏（如测量各引脚对地阻值异常或供电正常但无功能），需使用热风枪拆卸旧芯片，焊接新芯片时注意对位和防静电。
维修后的测试与注意事项
- 上电测试：先不连接屏幕，单独给逻辑板供电，测量各路输出电压是否正常，避免短路扩大故障。
- 联机测试：连接屏幕后，观察图像是否正常，检查色彩、亮度、对比度等参数是否达标。
- 稳定性测试：长时间开机（至少1小时），观察是否出现花屏、黑屏等间歇性故障。
相关问答FAQs
问题1：逻辑板出现“黑屏但指示灯亮”的故障，如何快速判断是逻辑板问题还是屏幕问题？
解答：可通过“交叉测试法”判断：将故障逻辑板安装到正常电视上，若仍黑屏则确认逻辑板损坏；将正常逻辑板安装到故障电视上，若恢复正常则说明屏幕损坏，若逻辑板输出的LVDS信号正常（用示波器测量），但屏幕无显示，则大概率是屏幕故障。
问题2：逻辑板上的小电容鼓包后，是否可以用任意同容值电容替换？
解答：不建议随意替换，电容的替换需注意三个关键参数：①容值（必须相同，如10uF）；②耐压值（需大于或等于原电容，如16V电容不可替换为6V）；③尺寸（需适应电路板空间，避免影响安装），还需考虑电容的类型（如铝电解电容、钽电容等），不同类型的电容特性差异较大,替换不当可能导致电路工作不稳定。
