下面我将为您提供一个详细、结构化的 Viper17L 电源维修指南。
（图片来源网络，侵删）
第一部分：维修前的准备工作与安全须知
-
安全第一！
- 隔离电源： 维修前，务必将待修电源与市电完全断开，最好使用一个隔离变压器，它可以在维修时提供一定的安全保障，防止因热地（初级地）带电而引发触电风险。
- 放电： 拔掉电源后，不要立即动手，用万用表的电阻档测量高压滤波电容（C1）两端，确保它已经完全放电，大容量电容在断电后仍可能储存高压电,非常危险！
- 使用绝缘工具： 使用带绝缘手柄的螺丝刀和镊子。
-

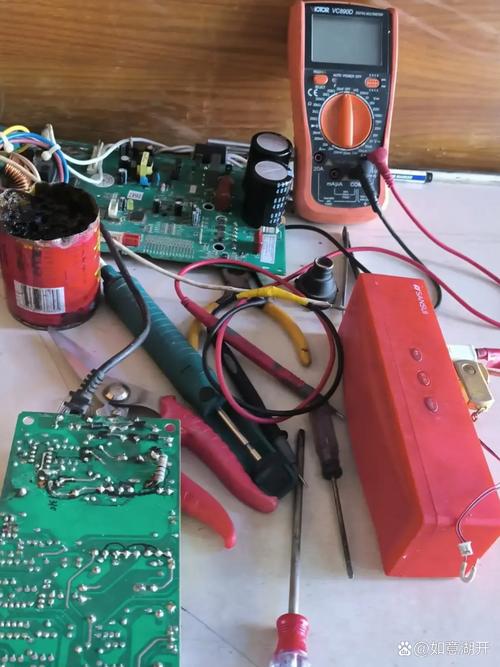

工具准备
- 万用表： 必备，用于测量电压、电阻、通断。
- 示波器： 专业维修的利器，用于观察 PWM 波形、Viper17L 的输出驱动波形等。
- 烙铁、吸锡器、焊锡： 用于拆焊元件。
- 灯泡限流法： 一个 220V/60W-100W 的灯泡串联在市电火线和待修电源的火线输入端，这是一个非常重要的安全工具,可以防止在通电瞬间因短路而烧毁其他完好的元件。
- 替换用元件： 准备一些常用元件，如保险丝、Viper17L 芯片、输出整流二极管（如 UF4007）、输出滤波电容等。
第二部分：Viper17L 电源的基本工作原理
在维修前，理解其工作原理能让你更快地定位故障，Viper17L 电源通常由以下几个部分组成：
-
输入保护与滤波电路：

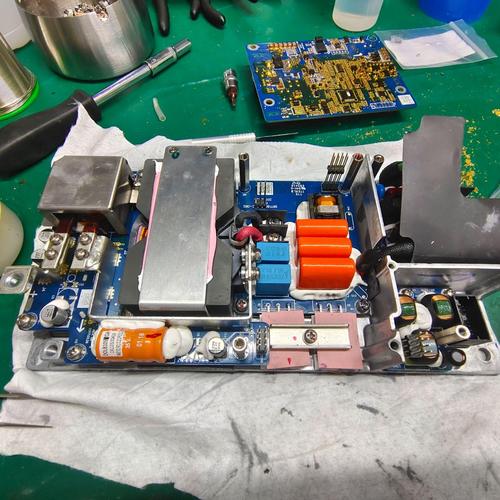

（图片来源网络，侵删）- 保险丝 (F1)： 过流保护。
- 负温度系数热敏电阻 (NTC)： 上电瞬间限流,防止冲击电流过大。
- X 电容、Y 电容： 滤除共模和差模干扰。
- 桥式整流 (BR1) 和高压滤波电容 (C1)： 将 220V 交流电转换成约 300V 的直流电。
-
PWM 控制与开关电路 (核心)：
- Viper17L 芯片： 内部集成了高压 MOSFET 功率管、振荡器、PWM 比较器、过流/过压/过温保护等所有功能。
- 启动电阻 (Rstart)： 提供芯片启动所需的初始工作电流。
- 变压器 (T1)： 能量传输和隔离的核心。
- 反馈绕组 (FB)： 为 Viper17L 供电,并提供电压采样信号。
- 初级钳位保护电路 (RCD 或 TVS)： 保护 Viper17L 内部 MOSFET 免受变压器漏感产生的高压尖峰损坏。
-
次级输出电路：
- 输出整流二极管 (D1)： 将变压器次级的高频交流电整流成直流。
- 输出滤波电容 (Cout)： 平滑电压,减少纹波。
- 假负载 (R1)： 空载时提供一个最小负载,防止电压过高。
-
反馈电路：
- 光耦 (PC817 或类似型号)： 隔离传输输出电压的误差信号。
- 精密基准电压源 (TL431)： 提供一个稳定的 2.5V 参考电压，用于与分压后的输出电压比较,产生误差信号。
第三部分：故障分析与维修步骤
维修遵循“先外后内，先易后难，先静态后动态”的原则。
（图片来源网络，侵删）
目视检查
在不通电的情况下,仔细检查电路板：
- 保险丝 (F1)： 是否熔断？发黑？这通常意味着初级回路存在严重短路。
- Viper17L 芯片： 表面是否有烧焦、鼓包、裂痕？
- 整流桥 (BR1)： 是否有炸裂、烧毁的痕迹？
- 高压滤波电容 (C1)： 是否有鼓包、漏液？
- 输出整流二极管 (D1)： 是否有损坏迹象？
- 有无虚焊、脱焊、元件烧焦的异味？
静态电阻测量
断开电源，用万用表电阻档进行测量,判断有无短路。
-
测量输入端 (L, N) 电阻：
- 将表笔接在 AC 输入端（L 和 N）。
- 正常值： 几百千欧，如果阻值很小（接近 0Ω 或几欧）,说明初级回路存在严重短路。
- 排查：
- 整流桥 (BR1) 击穿？ 断开 BR1 的交流输入端，再测 L-N 阻值。
- 高压滤波电容 (C1) 击穿？ 拆下 C1 测量。
- Viper17L 内部 MOSFET 击穿？ 这是最常见的故障！Viper17L 损坏通常是其内部 MOSFET 短路，测量 Viper17L 的 DRAIN (漏极，通常是 8 脚) 和 SOURCE (源极，通常是 4, 5 脚) 之间的电阻，如果阻值很小,基本可以确定芯片已坏。
- NTC 热敏电阻短路？ 较少见,但也要检查。
-
测量输出端 (V+, V-) 电阻：
- 将表笔接在 DC 输出端（正极和负极）。
- 正常值： 正反向电阻应不同（因为有整流二极管的存在）。
- 如果正反向电阻都很小或为 0Ω： 说明次级有短路。
- 排查：
- 输出滤波电容 (Cout) 击穿？ 拆下测量。
- 输出整流二极管 (D1) 击穿？ 拆下测量。
- 负载短路？ 如果电源是带载维修的,先断开负载再测。
通电测试（使用灯泡限流法！）
如果静态测量没有发现明显短路，可以进行通电测试。务必将电源串联一个 60W-100W 的灯泡！
-
观察灯泡：
- 灯泡不亮或微亮： 这是好现象，说明电源没有严重短路,可以尝试测量输出电压。
- 灯泡很亮，如同白炽灯： 说明输入回路存在严重短路，立即断电！回到步骤二,仔细排查短路点。
- 灯泡闪亮一下后熄灭，然后又亮一下再熄灭...（循环）： 这通常是保护电路在动作，可能的原因：
- 负载过重或短路。 断开所有负载,再试。
- 电源带载能力差。 次级滤波电容失效、整流二极管性能不良等。
- 反馈环路故障。 光耦、TL431 或其周边元件损坏，导致 PWM 芯片认为输出电压过高而保护。
-
测量关键点电压：
- 灯泡状态正常（不亮或微亮）时：
- 测量高压滤波电容 (C1) 两端电压： 应为约 300V DC，如果没有，检查保险丝、NTC、整流桥。
- 测量 Viper17V 的 VDD (供电) 引脚 (通常是 1 脚)： 正常工作时应有一个稳定的电压（如 15-20V），如果电压很低，可能是启动电阻开路、反馈绕组供电回路故障、或 Viper17L 损耗过大，如果电压为 0,可能是启动电阻开路。
- 测量 Viper17L 的 DRIVE (驱动) 引脚 (通常是 6, 7 脚) 与 SOURCE (源极) 之间的电压： 正常工作时应有 PWM 驱动脉冲，如果用示波器能看到波形，说明芯片在正常工作，问题可能在次级，如果看不到波形,说明芯片未启动或已损坏。
- 灯泡状态正常（不亮或微亮）时：
常见故障点及维修方案
