tcl空调驱动保护维修是保障空调正常运行的关键环节,涉及驱动电路、保护机制及故障排查等多个技术层面，驱动系统作为空调的“神经中枢”，负责控制压缩机、风扇电机等核心部件的运转，而保护机制则能在异常情况下及时切断电源，避免设备损坏，当空调出现驱动保护相关故障时，需结合电路原理、故障代码及实际检测数据综合判断，以下是具体分析及维修要点。
驱动保护的核心功能与常见故障类型
TCL空调的驱动保护系统主要包括过流保护、过压保护、欠压保护、压缩机过热保护及传感器异常保护等，驱动电路是保护机制的执行基础，主要由IPM（智能功率模块）、驱动板、电源模块及控制芯片组成，常见故障表现为空调无法启动、频繁停机、显示故障代码（如E1、E2、E5等）或无任何反应，过流保护多因压缩机线圈短路或IPM模块损坏触发；过压/欠压保护则通常与电网电压波动或电源模块故障相关；传感器异常保护需重点检查温度传感器、电压传感器等元件的阻值及线路连接。
驱动保护故障的维修流程与检测方法
初步检查与故障代码解读
维修时首先应观察空调显示屏或指示灯的故障代码,查阅TCL空调故障代码表初步判断故障类型，E1代码通常表示压缩机过流或传感器故障，E2可能为蒸发器防冻结保护，E5多为模块过热或通信异常，检查电源电压是否在额定范围（单相220V±10%，三相380V±10%），排除电网波动影响。

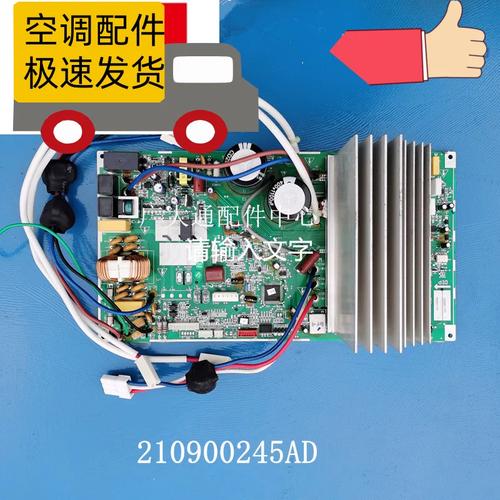

驱动电路关键部件检测
- IPM模块检测：使用万用表二极管档测试IPM各输入输出端子的正向与反向压降，正常情况下P、N端子间应有正向压降（约0.5-0.7V），输出端子对地阻值应无穷大，若发现短路或阻值异常，需更换IPM模块。
- 驱动板信号检测：用示波器观察驱动板输出至IPM的PWM波形，正常应为频率10-20kHz、幅度15V左右的脉冲方波，若无波形或波形畸变，需检查控制芯片（如MCU）的供电（通常为5V/3.3V）及外围电路。
- 电源模块检测：测试驱动板电源输入端（如AC220V整流后的DC310V）及稳压输出端（如+12V、+5V），若电压异常，需检查整流桥、滤波电容及稳压芯片（如7812、7805）是否损坏。
保护回路元件排查
针对过流保护,需检测电流互感器次级线圈阻值（正常为几十欧姆）及限流电阻是否烧毁；过热保护应检查压缩机温度传感器（NTC阻值随温度变化，如25℃时约10kΩ）及散热风扇是否运转；通信保护需排查室内外机连接线是否松动，通信电压（通常为DC24-48V）是否稳定。
常见故障维修案例
- 案例1：空调频繁显示E1停机，检测发现压缩机运行电流达15A（正常约8A），断开压缩机后电流恢复正常，判断为压缩机卡缸，更换压缩机后故障排除。
- 案例2：开机后无反应，电源指示灯不亮，测量输入保险管熔断，更换后再次熔断，进一步检查发现压敏电阻击穿，更换同型号压敏电阻后恢复正常。
驱动保护维修的注意事项
- 安全操作：断电后需等待电容放电（尤其IPM模块大电容），避免触电风险；焊接元件时使用防静电烙铁，防止控制芯片被静电击穿。
- 元件匹配：更换IPM模块、传感器等元件时，需选用原厂或同型号规格，避免参数差异导致二次故障。
- 软件调试：部分驱动保护故障需重新刷新控制程序，需使用TCL专用编程器及软件版本，严禁随意刷写。
相关问答FAQs
Q1：TCL空调显示E5故障代码，如何快速排查？
A：E5代码通常表示模块过热或通信异常，首先检查模块散热片温度，若烫手需清理灰尘或更换风扇；若温度正常，测量通信线电压（应为DC24-48V），电压异常则检查室内外机连接线或通信板；若通信正常，需检测IPM模块的 thermistor（热敏电阻）阻值，若阻值偏小或开路，需更换模块。
Q2：空调驱动板上的IPM模块炸裂，是什么原因导致的？
A：IPM模块炸裂多因过压或过流冲击导致，常见原因包括：①电网电压瞬间升高超过模块耐压值（如380V误接入220V电路）；②压缩机短路或堵转导致电流激增，超出模块过流保护阈值；③IPM自身驱动电路故障（如上桥臂控制信号异常），维修时需同时排查电网、压缩机及驱动板，避免仅更换模块后再次损坏。
