IGBT400焊机维修是一项需要系统知识和实践经验的技术工作，涉及电力电子、控制理论和机械结构等多方面内容，以下从常见故障现象、故障排查流程、核心部件检修、维修注意事项及调试方法等维度展开详细说明,帮助维修人员高效定位并解决问题。

（图片来源网络，侵删）

常见故障现象与初步判断

IGBT400焊机（以逆变式直流焊机为例）的故障通常表现为无输出、输出异常、过热报警、指示灯异常等，维修前需通过用户描述和初步观察缩小故障范围,具体如下：

故障现象	可能原因
无输出，电源指示灯不亮	输入电源缺失（断路器跳闸、电源线损坏）；2. 主控板供电异常；3. 开关电源故障；4. 保险丝熔断。
无输出，指示灯亮	IGBT模块损坏；2. 驱动电路故障；3. 电流反馈信号异常；4. 保护电路误动作。
输出电流不稳	整流桥不良；2. 滤波电容容量下降；3. 电压/电流采样电路故障；4. PWM控制信号异常。
过热报警	散热器堵塞或风扇故障；2. 温度传感器损坏；3. IGBT模块过热；4. 环境温度过高。
异常噪音或火花	主变压器短路；2. IGBT模块击穿；3. 接线松动；4. 启动电容失效。

维修IGBT400焊机需遵循“先外后内、先电源后负载、先静态后动态”的原则,避免盲目拆解导致故障扩大。

电源电路是焊机工作的基础,需依次检测：

保险丝：断开电源后，用万用表电阻档测量输入保险丝（通常为5-10A）是否熔断,若熔断需排查短路点后再更换同规格保险丝。
整流桥：用二极管档测量整流桥的四个二极管是否正向导通、反向截止,若存在短路或断路需更换整流桥模块。
滤波电容：测量滤波电容（通常为400V/470μF左右）两端电压是否为输入电压的1.4倍（如220V输入时约310V），若电压偏低或电容鼓包、漏液,需更换电容。
开关电源：测量开关电源输出电压（如+24V、+5V、+12V等），若无输出，需检查开关管（如MOSFET）、变压器及反馈电路（如光耦、TL431）是否损坏。

IGBT模块的驱动和控制电路是焊机的“大脑”，故障率较高,需重点排查：

（图片来源网络，侵删）

驱动电路：用示波器测量IGBT栅极驱动波形（通常为-5V至+15V的PWM脉冲），若无波形或波形畸变，需检查：
- 驱动供电（如+15V、-8V）是否正常；
- 驱动电阻（通常为10-22Ω）是否开路；
- 光耦（如TLP250）或专用驱动芯片（如UC3842）是否损坏。
IGBT模块：断电后，用万用表二极管档测量IGBT的C-E、G-E极间阻值，正常时C-E极正向压降约0.5-0.7V，G-E极正向电阻约15-20kΩ，反向电阻接近无穷大，若短路或断路，需更换同型号IGBT模块（注意安装时涂抹导热硅脂，并确保散热器紧固）。
反馈电路：检测电流采样电阻（通常为毫欧级）和电压采样电路，若反馈信号异常，会导致输出电流不稳或无输出，需用示波器观察采样信号是否与输出电流/电压成正比。

IGBT400焊机通常具备过压、过流、过热、缺相等保护功能，若保护电路误动作,会导致焊机无法工作：

IGBT模块是焊机最易损的部件之一,更换时需注意：

主变压器故障通常表现为短路或匝间短路,检测方法：

控制板（如PWM控制板、单片机控制板）故障需结合电路图和示波器排查：

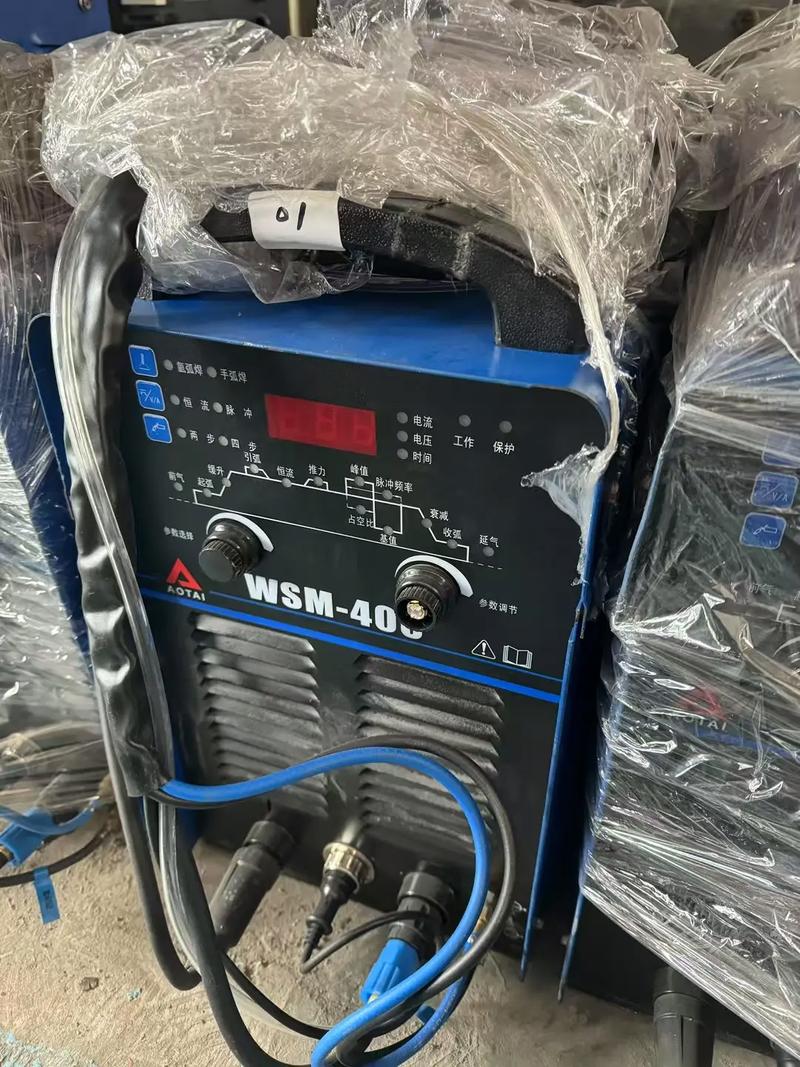

（图片来源网络，侵删）

故障修复后，需进行空载和负载调试,确保焊机性能正常：
