在进行PLC维修工作时，软件工具是不可或缺的核心资源，它们涵盖了编程诊断、仿真调试、通信配置等多个环节，能够有效提升维修效率并确保问题精准定位，根据PLC的品牌、型号及维修场景的不同，所需软件工具也存在差异，以下从通用工具、品牌专用工具、辅助工具及软件选择原则等方面进行详细阐述。
PLC维修的核心软件工具
（一）编程与调试软件

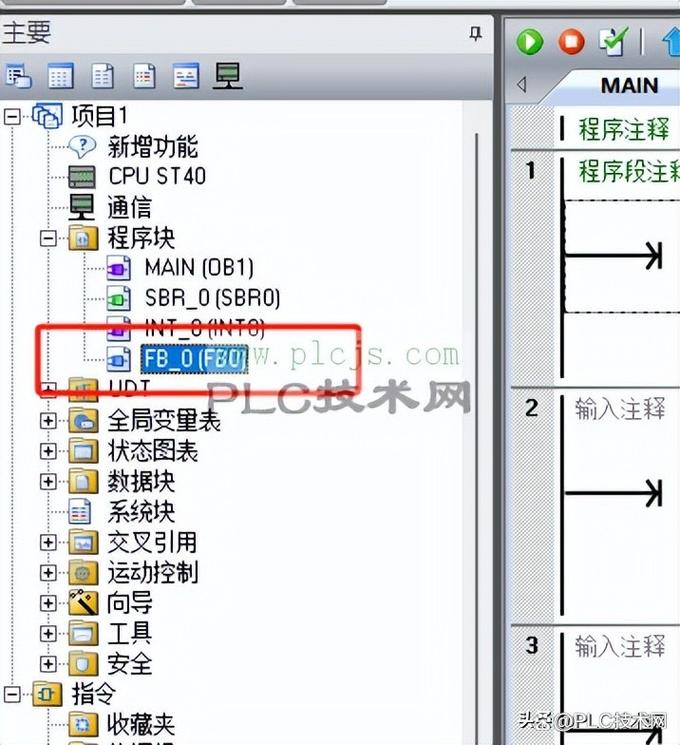

编程软件是PLC维修的基础，用于读取、修改、下载程序，并进行在线监控与调试,不同品牌的PLC通常配备专属编程环境，
- 西门子（Siemens）：主流使用TIA Portal（博途），涵盖STEP 7 Basic/Professional，支持S7-300/400/1200/1500等系列，集成了编程、诊断、仿真功能；对于老旧系统，可能需使用STEP 7 MicroWIN（针对S7-200）或STEP 7 V5.x（针对S7-300/400）。
- 罗克韦尔（Rockwell）：RSLogix 5000（现在升级为Studio 5000 Logix Designer），适用于ControlLogix、CompactLogix等控制器；对于MicroLogix/SLC系列，则需使用RSLogix 500。
- 三菱（Mitsubishi）：GX Works2/GX Works3，支持Q系列、L系列、FX系列等，具备梯形图、SFC、ST等多种编程语言；GX Developer是早期FX系列及Q系列的常用工具。
- 欧姆龙（Omron）：CX-Programmer，适用于CS/CJ/QM等系列，支持梯形图、功能块图编程,并提供在线监控和强制操作功能。
- 施耐德（Schneider）：EcoStruxure Machine Expert（原SoMachine），支持Modicon M2xx、M5xx等系列；对于Legacy系列，可能需使用Unity Pro。
（二）通信与驱动软件
通信软件用于建立PLC与编程设备、上位机或HMI之间的连接,解决通信故障时尤为关键：
- 西门子：STEP 7中的“通信设置”功能配合PNP/PPI电缆，或使用西门子NETPRO进行网络组态；第三方工具如“西门子通信助手”可快速诊断通信参数。
- 罗克韦尔：RSNetWorx用于EtherNet/IP网络配置，配合RSLinx Classic/Enterprise驱动实现通信连接。
- 通用工具：Modbus Slave/Master工具（用于Modbus协议设备）、Serial Sniffer（串口通信抓包）、Wireshark（网络协议分析）等,可辅助排查通信数据异常。
（三）仿真与测试软件
仿真软件可在无实际硬件的情况下验证程序逻辑,缩短维修调试周期：
- 西门子：PLCSIM Advanced（集成于TIA Portal），支持S7-1500的全面仿真，包括I/O信号、报警、定时器等功能；PLCSIM（STEP 7环境）适用于S7-300/400。
- 三菱：GX Simulator2（配合GX Developer），可模拟FX/Q系列PLC的运行,监控程序执行过程。
- 罗克韦尔：RSLogix 5000 Emulate，在PC上模拟ControlLogix控制器的运行，支持I/O仿真。
- 通用仿真：PLCsim（第三方工具）支持多品牌PLC基础逻辑仿真,适合快速验证简单程序。
（四）诊断与监控软件
诊断软件用于实时监测PLC运行状态、硬件故障及系统日志,定位隐性故障：
- 西门子：TIA Portal的“诊断缓冲区”功能，或使用S7-PLCSIMU进行离线诊断；HMI设备（如精智面板）自带的诊断工具可显示PLC报警信息。
- 罗克韦尔：Studio 5000的“诊断视图”结合RSLinx的“通信诊断”，可查看控制器状态、模块故障代码。
- 欧姆龙：CX-Programmer的“在线监视”功能，支持强制I/O、跟踪程序执行步骤。
- 第三方工具：PLC Diagnostic Tool（通用诊断软件），可读取PLC错误代码并提示解决方案,尤其适用于缺乏品牌专用工具的场景。
（五）固件与驱动更新工具
硬件故障维修后，常需更新PLC模块的固件或驱动程序,以确保兼容性和稳定性：
- 西门子：SIMATIC Support Update Service（SUS），可下载最新的固件及驱动包，通过TIA Portal进行更新。
- 罗克韦尔：Rockwell Automation Update Service（RAUS），提供控制器、模块的固件及组件更新。
- 通用工具：设备管理器（Windows系统）可更新USB转串口/网卡驱动,解决通信连接问题。
软件选择与使用注意事项
- 版本匹配性：软件版本需与PLC控制器型号及操作系统兼容，例如TIA Portal V17不支持S7-300/400的编程，需使用STEP 7 V5.x。
- 授权与许可：品牌专用软件通常需购买授权（如西门子STEP 7 Professional需授权密钥）,可考虑试用版或基础版进行临时维修。
- 备份与还原：维修前务必通过编程软件备份原有程序（含注释、符号表）,避免因程序丢失导致故障扩大。
- 安全防护：通信软件使用时需断开网络连接，防止病毒入侵；仿真测试时需确认安全回路,避免误动作引发设备风险。
PLC维修软件工具对比表
| 功能类别 | 品牌/场景 | 常用软件 | 主要用途 |
|---|---|---|---|
| 编程与调试 | 西门子 | TIA Portal (V15/V16/V17) | S7-1200/1500编程、在线监控、仿真 |
| 罗克韦尔 | Studio 5000 Logix Designer | ControlLogix编程、标签管理、诊断 | |
| 三菱 | GX Works3 | Q/L/FX系列编程、ST语言支持 | |
| 通信配置 | 通用 | Modbus Poll/Slave | Modbus协议通信测试 |
| 西门子 | STEP 7 NETPRO | MPI/PN网络组态 | |
| 仿真测试 | 西门子 | PLCSIM Advanced | S7-1500全功能仿真 |
| 三菱 | GX Simulator2 | FX/Q系列程序逻辑验证 | |
| 诊断监控 | 罗克韦尔 | RSLinx Classic + Studio 5000诊断视图 | 控制器状态、模块故障查询 |
| 通用 | PLC Diagnostic Tool | 多品牌错误代码解析 | |
| 固件更新 | 西门子 | SIMATIC SUS | 控制器/模块固件更新 |
| 欧姆龙 | CX-Configurator | 串口模块驱动配置 |
相关问答FAQs
Q1：PLC维修时，编程软件无法连接PLC，可能的原因及解决方法？
A：可能原因包括：①通信电缆故障（如USB/PPI电缆损坏）；②通信参数设置错误（如波特率、站号不匹配）；③PLC未处于“运行/停止”状态或未开启远程访问权限；④驱动程序未安装或版本冲突，解决方法：①更换通信电缆并测试；②核对PLC与软件中的通信参数（如西门子默认波特率9600kbps，站号2）；③将PLC切换到“STOP”模式或开启“远程编程”权限；④重新安装对应版本的驱动程序（如西门子PC Adapter驱动）。
Q2：如何在没有原装编程软件的情况下读取PLC程序？
A：可通过以下方法尝试：①使用通用PLC读取工具（如“PLC Flasher”），支持部分品牌（如三菱FX、西门子S7-200）的备份读取，但需注意可能无法读取加密程序；②通过PLC的SD卡或U盘备份功能（如西门子S7-1500可将程序导出至卡）；③联系PLC原厂家提供临时授权或兼容软件（如三菱GX Works2免费版可读取FX系列程序）；④若以上方法均无效，可使用硬件设备（如PLC编程器）直接读取存储器芯片数据,但需具备硬件维修能力。
