tda7388无声维修是汽车音响维修中常见的问题之一，涉及电源供电、音频信号传输、功放芯片本身及周边元件等多个方面，维修时需遵循系统性的排查思路，结合万用表、示波器等工具逐步定位故障点，确保维修效率和准确性，以下从故障现象分析、维修工具准备、详细排查步骤、常见故障点及解决方案、维修注意事项等方面展开详细说明。
故障现象分析
无声故障可分为完全无声和部分无声两种情况，完全无声指开机后扬声器没有任何声音输出，包括电流声、噪声都没有；部分无声则表现为某个声道无声或声音微弱，tda7388作为4声道功放芯片，常用于汽车音响主机或功放模块，其无声故障可能由电源异常、信号中断、芯片损坏或保护电路启动等原因导致，初步判断时，需确认故障范围是单声道还是多声道同时故障，前者多为对应声道元件问题,后者则需重点检查公共供电和系统控制电路。
维修工具准备
维修前需准备以下工具：万用表（用于电压、电阻、通断测量）、示波器（用于音频信号波形观察）、电烙铁及焊台（用于元件拆焊）、吸锡器（去除焊锡）、放大镜（观察元件虚焊或损坏）、酒精棉（清洁线路板）、备用tda7388芯片及常用电阻电容（替换测试），需准备汽车音响电路图或芯片 datasheet,以便参考引脚功能和典型参数。
详细排查步骤

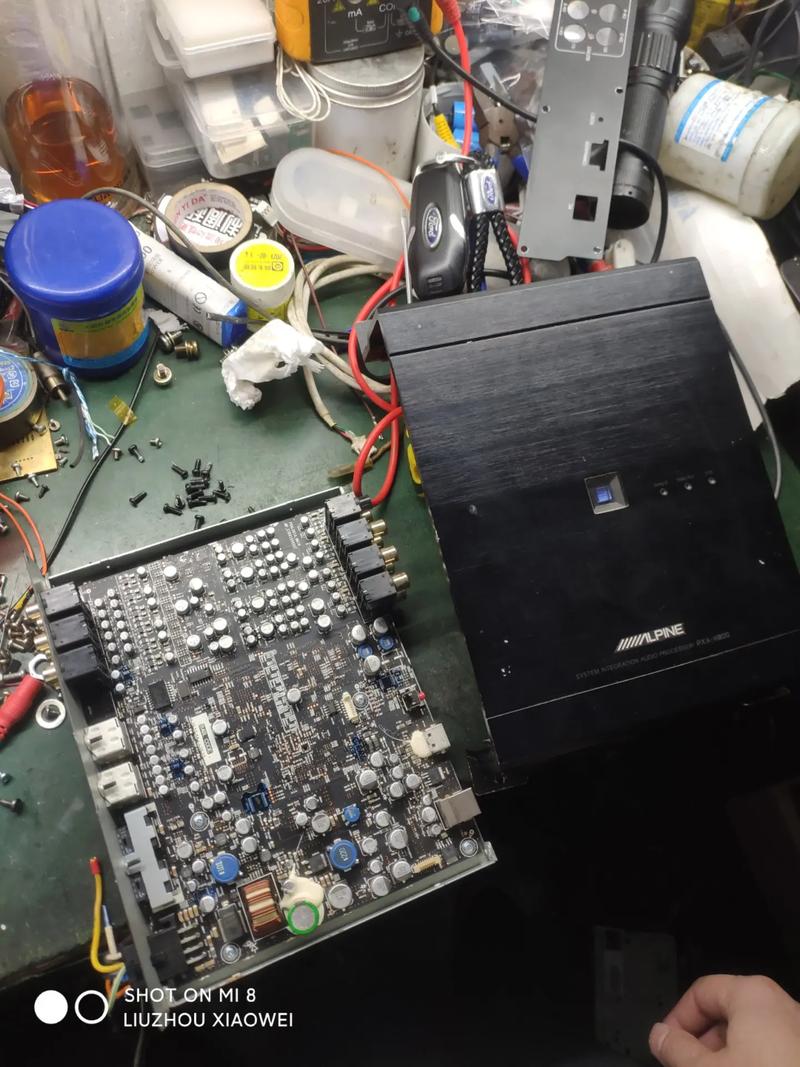

外部检查与初步确认
首先检查音响主机电源线、扬声器连接线是否松动或脱落，确认车辆电源系统正常（如电瓶电压是否在11-14V），若使用外部测试设备，可将音频信号直接输入功放输入端，观察扬声器是否发声,以判断故障点位于主机输出级还是功放本身。
电源电路排查
tda7388正常工作需稳定的供电电压（典型值为14.4V，汽车电瓶电压范围），使用万用表测量芯片引脚①（电源正极）与引脚⑨（接地）之间的电压：
- 若电压为0，检查保险丝、电源滤波电容（如1000μF/25V）是否击穿短路,供电线路是否断路。
- 若电压偏低（低于10V），排查线路接触电阻、电源稳压电路（如7805三端稳压器，若存在）是否异常。
- 若电压正常但芯片发热严重，可能是电源滤波电容失效（容量减小）或芯片内部短路，需断电后测量芯片对地电阻，正常时红表笔测①脚、黑表笔接地阻值应大于10kΩ，若接近0Ω则芯片损坏。
音频信号通路检查
tda7388每个声道有独立的输入（引脚②、④、⑥、⑧）和输出（引脚③、⑤、⑦、⑩）引脚,使用示波器或万用表交流档测量输入端是否有音频信号：
- 若输入端无信号，检查前级电路（如主机音量控制、耦合电容）是否正常，可逐级测量信号传输路径上的电容是否失效（如10μF电解电容开路）。
- 若输入端有信号但输出端无，重点检查对应声道输出电路：保护电路（如二极管、继电器）、输出耦合电容（如220μF/25F是否短路或开路）、扬声器本身是否短路（扬声器阻抗正常为4Ω，短路时会导致功放进入保护状态）。
静音与控制电路检查
tda7388引脚⑫为静音控制端，低电平有效（0V时静音，高电平或悬空时工作）,测量该引脚电压：
- 若为0V，检查静音控制电路（如CPU控制的三极管、电阻）是否误触发,可能是三极管ce结击穿或上拉电阻开路。
- 引脚⑪为待机控制端，低电平时芯片关闭，需测量该电压是否为正常高电平（接近电源电压）。
芯片本身检测

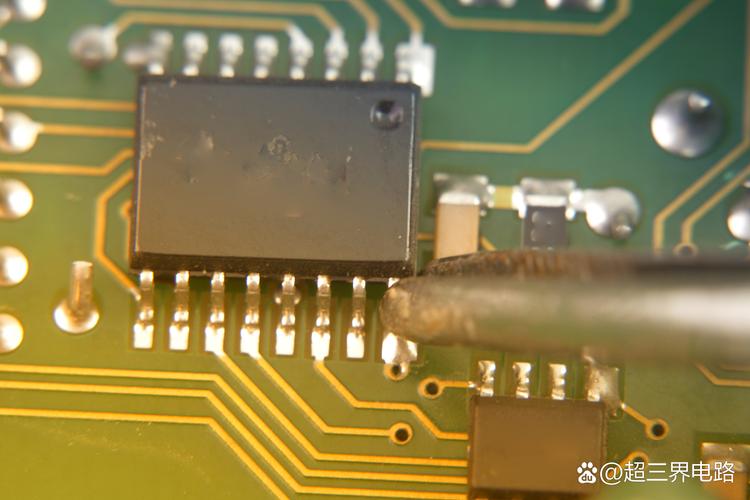

若以上电路均正常，可能是tda7388芯片损坏，拆下芯片后，测量各引脚对地电阻（参考 datasheet 典型值），或用替换法更换同型号芯片测试，需注意芯片散热片是否与地线短路，某些设计中散热片直接接地,若绝缘不良会导致电源异常。
常见故障点及解决方案
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 完全无声 | 保险丝熔断 | 更换同规格保险丝（通常为2A-5A），检查短路点 |
| 电源滤波电容击穿 | 更换损坏电容，测量对地电阻排除短路 | |
| 单声道无声 | 对应声道输入耦合电容开路 | 更换10μF-100μF电解电容，注意极性 |
| 输出电容短路 | 更换220μF输出耦合电容，测量扬声器阻抗 | |
| tda7388单声道损坏 | 更换功放芯片，注意焊接温度避免损坏相邻元件 | |
| 有杂音但无声 | 静音控制电路误动作 | 检查静音引脚⑫电压，修复控制三极管或上拉电阻 |
| 音频信号线路接触不良 | 重新焊接输入/输出端子，检查屏蔽线是否断裂 |
维修注意事项
- 安全防护：断开车辆电源后操作，避免电瓶短路；焊接时电烙铁接地,防止静电击穿芯片。
- 元件更换：替换电容时需注意耐压值（汽车电路建议选用25V以上），电阻功率需匹配（通常为1/4W）。
- 散热处理：tda7388工作时温度较高，更换芯片后需确保散热片安装牢固,必要时涂抹导热硅脂。
- 信号测试：使用示波器时，探头衰减档位需正确设置，避免过载损坏设备；若无示波器，可用万用表交流电压档粗测信号有无（正常时输入端应有0.1-1V交流电压）。
相关问答FAQs
Q1：更换tda7388芯片后仍无声，可能是什么原因？
A：首先检查芯片引脚焊接是否良好，有无虚焊或短路；其次测量芯片供电电压是否正常（①脚应为14V左右）；然后检查静音控制端（⑫脚）是否为高电平，待机端（⑪脚）是否为正常工作电压；最后检查输入端是否有音频信号输入，可能是前级电路未输出信号或耦合电容失效，若均正常，可能是新芯片本身质量问题,建议更换另一批次芯片测试。
Q2：维修过程中发现tda7388散热片带电，是否正常？
A：tda7388的散热片通常设计为直接接地（通过金属封装或引脚连接），因此正常情况下散热片应与地线等电位（电压接近0V），若测量散热片带电（如电压超过1V），可能是接地线路断路或接地不良，需检查接地螺丝是否松动、接地线是否锈蚀，散热片带电会导致工作电压异常，可能引发芯片发热加剧或再次损坏,必须修复接地后方可通电测试。
