tda16846p维修涉及对这款经典开关电源控制芯片的故障排查、检测与修复，其工作性能直接影响电源的输出稳定性与安全性，tda16846p是一款电流模式控制的 pwm 控制器，广泛应用于电视、显示器等设备的电源模块中，具备过流保护、过压保护、欠压锁定等功能，内部集成了振荡器、误差放大器、电流比较器等关键单元，维修时需结合其引脚功能与典型电路特性进行系统性分析。
故障前初步检查与安全防护
在动手维修 tda16846p 电路前，需先切断电源，并使用大容量电容（如470μf/400v）对主滤波电容进行放电，避免残留电荷损坏元件或引发触电风险，随后观察电路板外观，检查是否有明显烧焦、鼓包、元件断裂或虚焊现象，重点排查保险丝是否熔断（若熔断需先排查后级短路故障）、功率开关管（如mosfet、igbt）是否击穿、限流电阻是否烧毁等，通过目检可快速定位部分硬故障，为后续检测缩小范围。

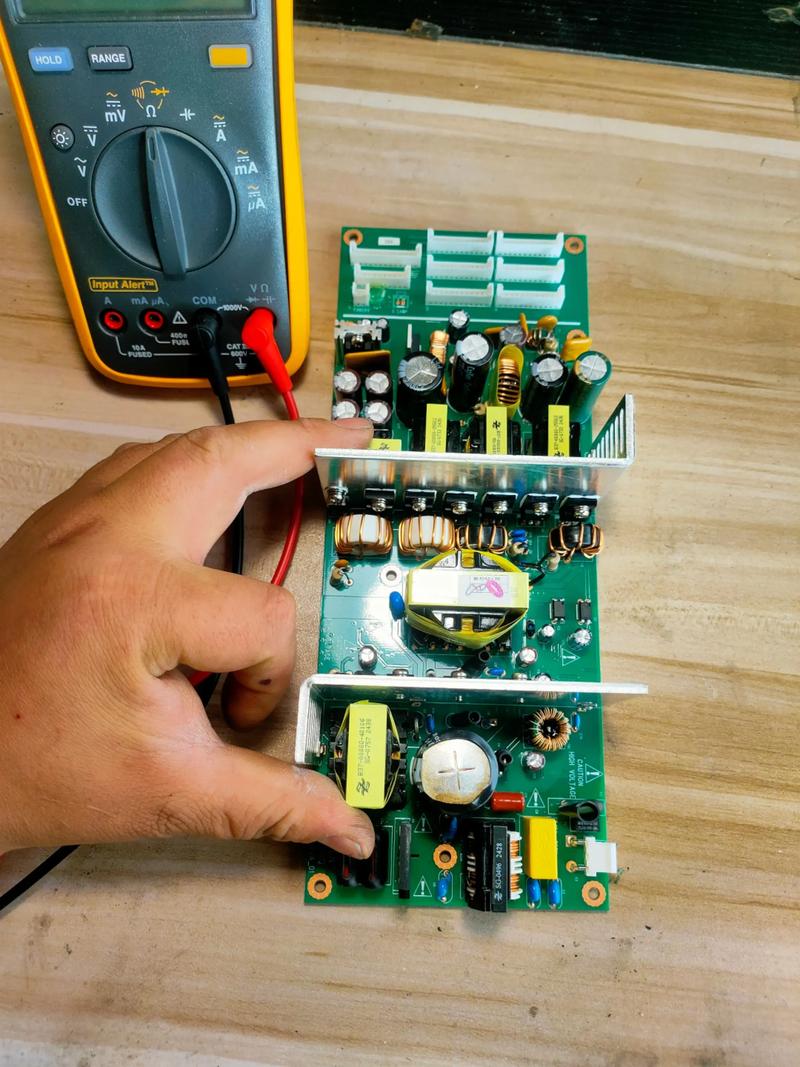

tda16846p关键引脚功能与检测要点
tda16846p采用dip-16封装，各引脚功能不同，维修时需重点检测以下引脚的电压与对地阻值（参考正常值以具体电路板为准，以下为典型值）：
| 引脚号 | 引脚功能 | 正常工作电压（v） | 对地阻值（红表笔接地，黑表笔测，ω） |
|---|---|---|---|
| 1 | 误差放大器输出 | 5-3.5 | 5-10k |
| 2 | 误差放大器反相输入 | 4-2.6 | 600-800 |
| 3 | 误差放大器同相输入 | 4-2.6 | 600-800 |
| 4 | 电流检测输入 | 1-0.3 | 1-2k |
| 5 | 接地（gnd） | 0 | 0 |
| 6 | pwm输出 | 5-1.2（脉冲） | 10-15k |
| 7 | 电源（vcc） | 12-18 | 8-12k |
| 8 | 振荡器定时电容 | 0-1.5 | ∞（外接电容） |
| 9 | 振荡器定时电阻 | 0-3.5 | ∞（外接电阻） |
| 10 | 使能控制（enable） | 5-7 | 15-20k |
| 11 | 过流保护阈值 | 8-1.0 | 20-30k |
| 12 | 欠压锁定检测 | 5-3.0 | 10-15k |
| 13 | 软启动电容 | 0-0.5（逐渐升高） | ∞（外接电容） |
| 14 | 过压保护检测 | 2-1.5 | 15-20k |
| 15 | 前级供电检测 | 10-15 | 8-12k |
| 16 | 基准电压输出 | 0-5.2 | 1-2k |
检测注意事项：
- 电源引脚（7脚）：若电压为0或偏低，需检查vcc供电电路（如启动电阻、滤波电容、续流二极管是否开路或短路）；若电压波动大，可能是vcc滤波不良或负载过重。
- pwm输出（6脚）：正常时应为脉冲电压，用万用表直流档测量可能为0.5-1.2v，若为0或高电平（接近vcc），可能是芯片损坏或保护电路动作。
- 电流检测（4脚）：电压过高（＞1v）通常表明后级存在过流故障，需检查开关管是否击穿、限流电阻是否短路。
- 基准电压（16脚）：若电压异常（如无5v基准），芯片内部基准损坏可能性大，需直接更换芯片。
常见故障分类与维修流程
电源无输出，保险丝熔断
故障原因：后级严重短路，导致电流过大熔断保险丝。
维修步骤：
- 断开主滤波电容后级电路,测量保险丝是否仍熔断，若不熔断，故障在输出整流滤波部分（如整流管击穿、滤波电容短路）；若仍熔断，需重点检测功率开关管（mosfet的d-s极是否短路）、tda16846p的6脚对地是否短路（芯片内部输出级损坏）。
- 检查开关管栅极驱动电阻是否开路或烧毁,避免更换开关管后再次击穿。
电源输出电压偏低
故障原因：
- 反馈回路异常：检查误差放大器部分（2、3脚），若2脚电压低于3脚，可能是光耦（pc817等）损坏或初级稳压二极管（如tl431）失效，导致反馈信号过强，芯片降低pwm占空比。
- 电流检测过大：4脚电压若＞0.5v，可能是限流电阻阻值变大或电流采样电阻短路，导致芯片误判过流而降低输出。
- vcc供电不足：7脚电压若低于11v，芯片可能进入欠压锁定状态，输出电压下降，需检查启动电阻（如100-200kω）是否变值或滤波电容（如47μf/50v）失效。
电源输出电压不稳，纹波大
故障原因：
- 振荡电路异常：检查8、9脚外接定时电阻（rt）和电容（ct），若rt开路或ct漏电，会导致振荡频率不稳定，pwm输出占空比波动。
- 滤波电容失效：主滤波电容（如400v/100μf）或输出滤波电容（如16v/1000μf）容量下降，需用电容表或替换法验证。
- 软启动电路故障：13脚外接电容若漏电，会导致软启动时间异常，开机瞬间电压冲击过大，输出不稳。
芯片发烫，电源保护性停机
故障原因：
- 负载短路：断开输出端，若电源恢复正常，说明后级负载存在短路（如输出电容短路、负载电路故障）。
- 芯片内部损坏：测量芯片各引脚电压与正常值偏差较大，尤其是6脚（pwm输出）与7脚（vcc）间存在短路，需直接更换tda16846p。
- 散热不良：若芯片工作电流过大（如＞20ma），但元件无短路，可能是散热设计不足，需加装散热片。
维修技巧与注意事项
- 替换法验证：对于可疑元件（如光耦、tl431、定时电容），可用同型号替换验证，避免误判。
- 动态电压监测：开机瞬间用示波器监测6脚pwm波形，正常应为周期性脉冲，若波形畸变或缺失，可能是振荡电路或驱动电路故障。
- 隔离测试：若初级电路故障复杂，可断开次级与初级反馈回路（如断开光耦次级），在初级接假负载（如40w/220v灯泡），单独测试初级输出是否正常，逐步缩小故障范围。
- 防静电措施：tda16846p为mos工艺芯片，维修时需佩戴防静电手环，避免静电击穿内部电路。
相关问答FAQs
问：tda16846p的7脚vcc电压为0，但保险丝未熔断，可能是什么原因？
答：7脚vcc电压为0且保险丝正常，通常为vcc供电回路开路，常见故障点包括：启动电阻（连接300v直流与7脚）烧毁或开路、vcc滤波电容（如47μf/50v）击穿短路、续流二极管（如1n4148）开路，导致芯片无法获得工作电压，需用万用表电阻档逐段检测启动电阻、二极管是否通路，电容是否短路。
问：更换tda16846p后，电源输出电压仍偏高，如何排查？
答：输出电压偏高多为反馈回路失效或过压保护电路未动作，首先检查误差放大器部分：测量2脚（反相输入）与3脚（同相输入）电压，正常时2脚应略高于3脚（约0.1v），若2脚电压偏低，可能是光耦截止或tl431未导通，需检查光耦发光二极管侧限流电阻是否开路、tl431参考电压是否正常（2.5v），其次检查14脚（过压保护检测）电压，若低于1.2v，可能是过压保护分压电阻变值，导致保护阈值提前失效，最后确认初级稳压电路（如取样电阻）阻值是否漂移，确保反馈信号准确。
