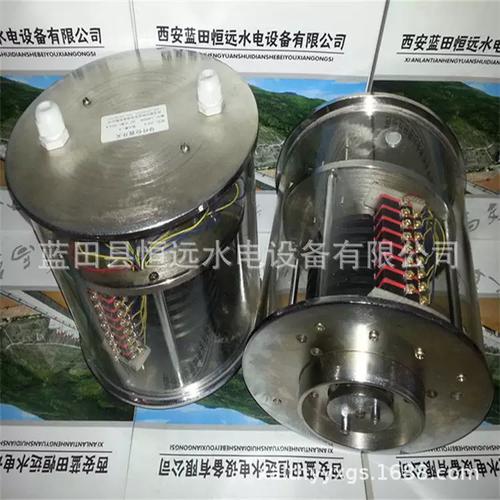

导叶位置开关技术参数是水电站、泵站等流体控制系统中监测导叶开度状态的核心设备的关键性能指标，其准确性、可靠性和环境适应性直接关系到机组的安全稳定运行，以下从技术参数的定义、核心指标、选型要点及典型应用场景等方面进行详细阐述。
技术参数定义与分类
导叶位置开关用于实时检测导叶（可动导水叶片）的开启、关闭及中间位置状态，并将机械位移转化为电信号输出至控制系统，其技术参数可分为机械性能参数、电气性能参数、环境适应参数及精度与可靠性参数四大类,具体如下：
（一）机械性能参数
-
测量范围与行程
导叶位置开关的测量范围需与导叶的实际行程匹配，常见中小型导叶行程为0~300mm，大型机组可达0~1000mm，行程误差需控制在±0.5mm以内，确保位置反馈的准确性。 -
连接方式与安装尺寸
- 连接形式：分为直连式（通过连杆与导叶转臂刚性连接）、杠杆式（通过杠杆机构放大或缩小行程）和磁吸式（通过磁耦合非接触式检测）。
- 安装尺寸：需明确安装法兰孔径（如Φ80mm、Φ120mm）、连杆长度（50~500mm可调）及旋转角度（通常0~90°），以适应不同导叶机构的机械结构。
-
防护等级与材质
（图片来源网络，侵删）- 防护等级：外壳防护等级需达到IP65（防尘防喷水）或IP67（防尘防短时浸泡），适应潮湿、多尘的电站环境。
- 材质：外壳采用304不锈钢或铝合金，内部传动部件选用不锈钢或工程塑料（如PA6），确保耐腐蚀和耐磨性。
-
负载能力
承受的机械负载（如连杆轴向力）需大于导叶操作机构的最大输出力，通常要求≥500N，避免因过载导致变形或损坏。
（二）电气性能参数
-
触点类型与容量
- 触点类型：分为常开（NO）、常闭（NC）及转换型（C型），支持多触点组合（如1NO+1NC）。
- 触点容量：额定电压AC250V/DC30V，额定电流5A，可承受10A的瞬时冲击电流，满足控制回路信号传输及驱动小型继电器的需求。
-
绝缘电阻与耐压
- 绝缘电阻：触点与外壳间绝缘电阻≥100MΩ（500V DC测试），避免漏电或信号干扰。
- 耐压强度：触点与外壳间能承受AC1500V/1min无击穿，确保电气安全性。
-
信号输出形式
（图片来源网络，侵删）- 开关量输出：提供无源触点信号，直接接入PLC或DCS的数字量输入模块。
- 模拟量输出（可选）：支持4~20mA或0~10V信号，输出精度±0.5%，用于连续开度监测。
- 通信接口（可选）：支持RS485、Modbus-RTU协议，实现数字信号远传，便于集中监控。
-
响应时间
机械触点响应时间≤50ms，模拟量输出响应时间≤100ms，确保对导叶位置变化的快速响应。
（三）环境适应参数
-
工作温度
- 普通型：-20~+60℃；
- 低温型：-40~+60℃（适用于高寒地区电站）；
- 高温型：-20~+85℃（靠近热源的安装环境）。
-
振动与冲击
- 振动：能承受频率10~500Hz、加速度10m/s²的振动（符合IEC 60068-2-6标准）；
- 冲击：能承受峰值加速度30m/s²、持续时间11ms的冲击（符合IEC 60068-2-27标准）。
-
防护等级
除IP65/IP67外，防爆型产品需达到Ex d IIC T6 Gb（适用于煤矿等防爆场合），防腐型需通过盐雾测试（1000小时无腐蚀）。
（四）精度与可靠性参数
-
重复定位精度
在同一位置多次动作，输出信号的一致性误差≤±0.2mm，确保控制系统对导叶位置的精准判断。 -
机械寿命
在额定负载下，机械触点动作寿命≥100万次，模拟量传感器寿命≥5年，减少设备维护频率。 -
防护等级
防尘防水等级IP67（可短暂浸入水中1米深30分钟），适应汛期或冲洗环境。
选型要点与应用场景
-
选型依据
- 根据导叶行程选择测量范围，预留10%余量；
- 根据环境条件选择防护等级（如沿海地区需防腐型，高寒地区需低温型）；
- 根据控制系统要求选择信号输出形式（PLC优先开关量，DCS可考虑模拟量或通信接口）。
-
典型应用场景
- 水电站：监测水轮机导叶开度，实现机组启动、停机及负荷调节的自动化控制；
- 泵站：控制水泵导叶开度，调节流量扬程，防止水锤效应；
- 污水处理厂：用于闸门或阀门开度监测，确保工艺流程精准控制。
相关问答FAQs
Q1：导叶位置开关的安装位置如何选择？是否需要定期校准？
A1：安装位置应选择导叶操作机构连杆或转臂的直线运动段，避免在曲线运动区域安装，以减少行程误差，建议在设备投运前进行初始校准（使用标准量块或百分表校准零点和满度），之后每6个月检查一次机械传动部件的磨损情况，必要时进行校准，确保精度不受影响。
Q2：导叶位置开关在高温环境下如何防护？
A2：在高温环境（如>60℃）中，需选用高温型产品（耐温-20~+85℃），同时采取隔热措施：如加装隔热板、远离热源安装，或在传感器与热源间使用耐高温导套，定期检查内部润滑脂是否老化，必要时更换耐高温润滑脂（如二硫化钼润滑脂）,确保机械部件正常运转。
