汽车仪表PCB电子维修是一项需要专业知识和精细操作的技术工作,涉及对汽车仪表盘内部印刷电路板（PCB）的故障检测、诊断与修复，随着汽车电子化程度的提高，仪表PCB的集成度越来越高，故障点也愈发隐蔽，维修人员需掌握电路原理、焊接技巧及诊断方法，才能高效完成维修任务。

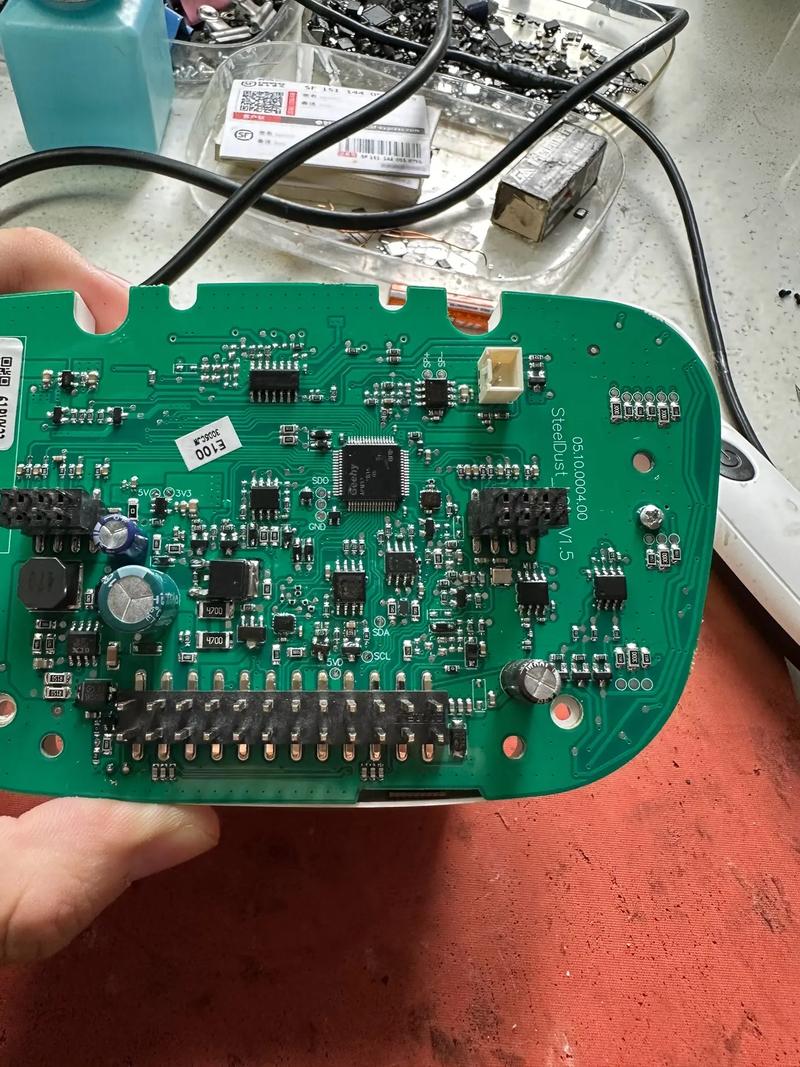

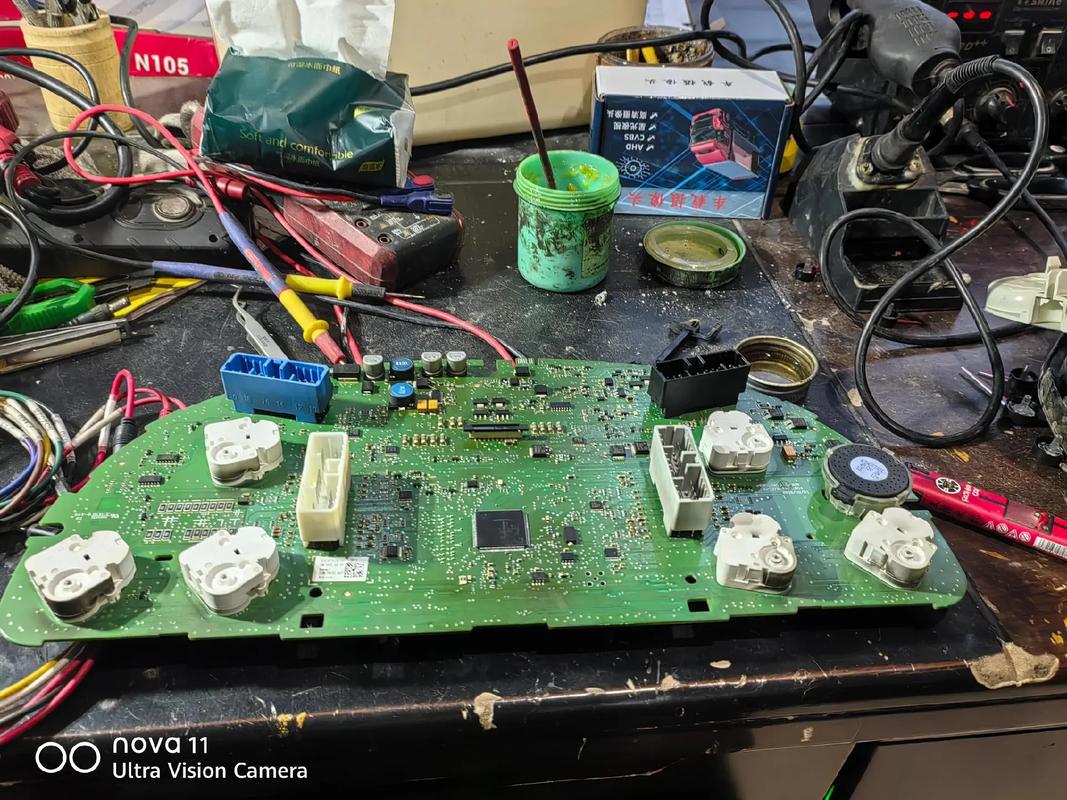

汽车仪表PCB是仪表盘的核心部件,负责接收传感器信号、处理数据并驱动显示单元（如指针、液晶屏或LED），常见的故障现象包括仪表黑屏、显示异常、指针卡滞、功能失效等，这些故障多由PCB上的元器件损坏、线路断路/短路、虚焊或进水腐蚀引起，维修前需先进行故障现象分析，结合车辆电路图和仪表工作原理，初步判断故障范围，再借助专业工具进行深入检测。
维修工具的准备是基础工作,必备工具包括万用表（用于测量电压、电阻、通断）、示波器（检测信号波形）、电烙铁（含不同焊头）、吸锡器、热风枪、放大镜（观察细微焊点）、PCB清洁剂（如酒精）及防静电设备（如防静电手环），对于多层PCB，还需使用X光检测设备或分层测试仪，以排查内层线路故障，维修环境需保持干燥、整洁，避免灰尘或静电导致二次损坏。
故障检测是维修的关键步骤,首先进行外观检查，观察PCB是否有明显的烧焦、变色、元件破裂或进水痕迹，重点检查电源模块、处理器芯片、接口针脚等易损部位，若外观无异常，则通电测试，测量关键测试点的电压值，如仪表供电电压（通常为+12V或+5V）、复位信号、通信线（如CAN总线）的电平状态，与正常值对比以定位故障电路，对于间歇性故障，可采用“敲击法”轻拍PCB，观察故障是否重现，判断是否存在虚焊或接触不良，若怀疑某个元器件损坏，可使用万用表二极管档检测二极管、三极管，或用替换法测试芯片、电容等元件。
元器件更换与焊接是维修的核心操作,对于损坏的电阻、电容、二极管等分立元件，使用吸锡器或吸锡线拆除旧件，注意避免过热损伤PCB焊盘，更换新件时，需确保型号参数一致，有极性的元件（如电解电容、二极管）需正确区分正负极，对于集成电路（IC）的焊接，建议使用热风枪，先在焊盘上涂覆适量助焊剂，控制风量与温度（通常300-350℃），待焊锡熔化后迅速取下旧IC，清理焊盘后定位新IC的引脚，对角焊接固定后再全面焊接，焊接完成后，需用放大镜检查引脚是否有连锡、虚焊，并用无水酒精清洁残留助焊剂，对于多层PCB的内层线路修复，需借助专业的PCB维修设备，如导电银浆修补断路，飞线连接断开线路。
维修后的测试验证不可忽视,将修复后的PCB装回仪表盘，连接车辆电源和传感器，模拟车辆运行状态（如点火、加速、转向），观察仪表显示是否正常，各项功能（如车速、转速、油量、报警灯）是否准确响应，需用诊断仪读取仪表故障码，确保无通信错误或数据异常，对于防水型仪表，还需进行密封性测试，避免因维修导致进水风险。
在实际维修中,常见故障案例包括：电源滤波电容失效导致仪表黑屏，可检测电容是否鼓包或容量下降；CAN总线终端电阻损坏引起通信中断，需测量总线电阻值（通常为60Ω左右）；指针驱动芯片虚焊造成指针抖动，重新焊接即可解决，进水腐蚀是仪表PCB的高发故障，需先用清水冲洗残留杂质，再用酒精浸泡去潮，烘干后检查腐蚀线路，用导电银浆修补或飞线连接。
为提高维修效率,建议维修人员建立常见车型仪表PCB故障数据库，记录典型故障点、元器件参数及维修方案，注意操作规范，如佩戴防静电设备、避免使用过大功率电烙铁、定期校准检测工具，以减少人为损坏，对于无法修复的PCB（如多层板内层严重损坏、芯片不可修复），可考虑更换原厂或 compatible 的PCB模块，但需确保编码匹配，否则需进行编程适配。
相关问答FAQs
Q1：汽车仪表PCB进水后如何处理？
A1：首先立即断开电源，避免短路扩大损坏，用清水冲洗PCB表面残留的杂质（如泥沙、电解液），再用无水酒精浸泡5-10分钟以吸收水分，之后用热风枪低温（约80℃）烘干，或放入干燥箱中干燥24小时，干燥后重点检查腐蚀点，用放大镜观察线路是否断裂，元器件引脚是否锈蚀，必要时用导电银浆修补断路线路，更换腐蚀严重的元件（如接口、电容），修复后需进行绝缘测试，确保无短路后再通电试车。
Q2：维修汽车仪表PCB时如何避免静电损坏？
A2：静电是电子元件的隐形杀手，维修时需采取以下防静电措施：1. 佩戴防静电手环并确保接地良好；2. 使用防静电工作台垫，并在其上铺防静电布；3. 维修工具（如电烙铁、万用表）需接地，或选择防静电型号；4. 避免在干燥、低湿度环境下操作，必要时使用加湿器维持湿度40%-60%；5. 取放PCB时轻拿轻放，避免直接用手触碰芯片引脚或焊盘；6. 储存电子元件时使用防静电盒或包装袋，通过这些措施可有效降低静电击穿风险。
