电子技术最基本的知识涵盖了从基础概念到核心元件,再到基本电路原理和实际应用等多个层面,是理解和掌握现代电子技术体系的基石,这些知识不仅包括对电的本质特性的认知,还涉及如何通过特定元件和结构实现对电的控制、转换与利用,从而构建出能够实现特定功能的电子系统。

理解电的本质是入门的第一步,电的本质是电荷的定向移动,形成电流,电流的大小用单位时间内通过导体横截面的电荷量来衡量,其基本单位是安培(A),简称安,电流的方向规定为正电荷移动的方向,在金属导体中实际移动的是电子,其方向与规定的电流方向相反,要产生并维持电流,必须在导体两端施加电压,电压是推动电荷移动的“压力”,其基本单位是伏特(V),简称伏,电压、电流和电阻三者之间的关系由欧姆定律精确描述,即 I = U/R,I 为电流,U 为电压,R 为电阻,电阻是导体对电流的阻碍作用,其基本单位是欧姆(Ω),简称欧,电阻的大小与导体的材料、长度、横截面积以及温度有关,它是电子技术中最基本、应用最广泛的元件之一,常用于限流、分压、分流等。

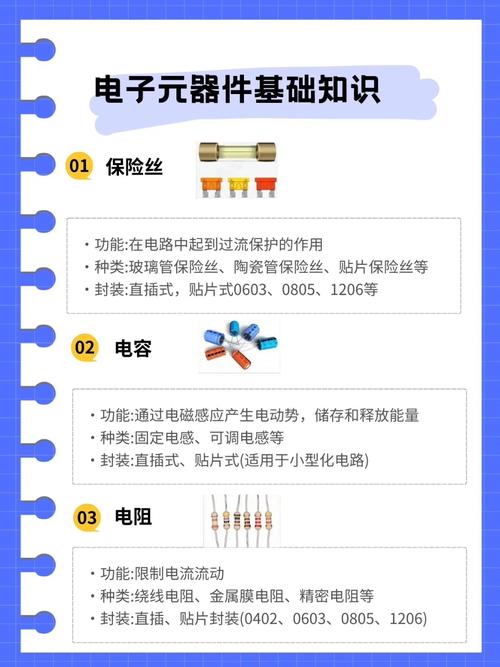

认识基本的电子元件是构建电路的基础,除了上述的电阻,电容和电感也是无源元件中的核心,电容是储存电荷和电能的元件,其基本结构是由两块相互绝缘的导体(极板)及中间的绝缘介质组成,电容的基本单位是法拉(F),简称法,实际应用中常用微法(μF)、纳法(nF)等,电容的特性是“隔直流、通交流”,对直流电相当于断路,对交流电则允许通过,且频率越高、电容越大,容抗(电容对交流电的阻碍作用)越小,电感则是储存磁能的元件,通常由导线绕制而成,当通过电感的电流发生变化时,电感会产生自感电动势阻碍电流的变化,其特性是“通直流、阻交流”,对直流电相当于短路,对交流电则产生感抗(电感对交流电的阻碍作用),感抗的大小与电感量及交流电的频率成正比,电感量的基本单位是亨利(H),简称亨,常用毫亨(mH)、微亨(μH)等。
除了无源元件,半导体元件是现代电子技术的核心,其中二极管和三极管(晶体管)是最具代表性的,二极管具有单向导电性,即正向偏置时导通,反向偏置时截止,常用于整流(将交流电转换为直流电)、检波、稳压等,三极管是一种电流控制元件,有NPN型和PNP型两种基本结构,它具有放大作用和开关作用,通过微小的基极电流可以控制较大的集电极电流,从而实现信号的放大或作为电子开关使用,是构成放大电路、振荡电路、数字逻辑电路等的基础。
在掌握了基本元件后,需要理解电路的基本概念和分析方法,电路是由各种元件按一定方式连接构成的电流通路,分为直流电路和交流电路,直流电路中电压和电流的大小和方向不随时间变化,而交流电路中则随时间按正弦规律或其他规律变化,分析直流电路的基本定律有欧姆定律、基尔霍夫电流定律(KCL,流入任一节点的电流之和等于流出该节点的电流之和)和基尔霍夫电压定律(KVL,沿任一闭合回路,各段电压的代数和等于零),对于交流电路,除了考虑电阻,还需考虑电容和电感的电抗作用,此时常用相量法进行分析,并引入阻抗的概念,阻抗是电阻、容抗和感抗的综合体现。

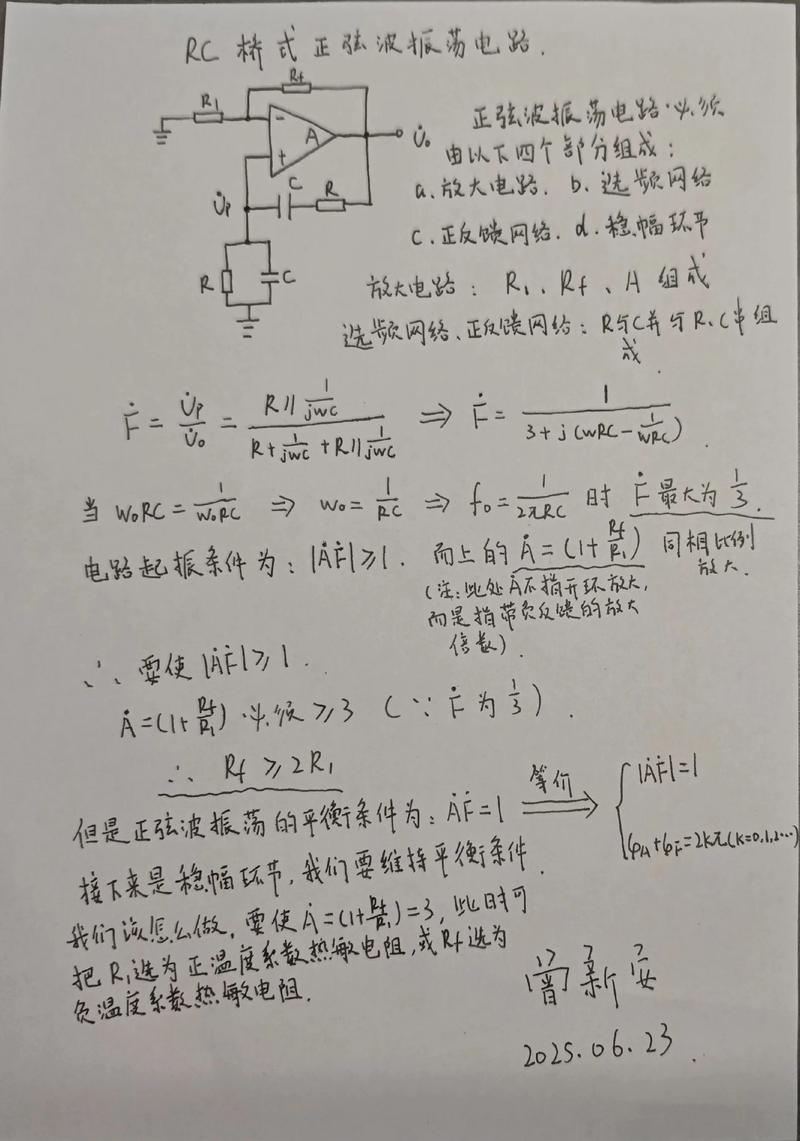

电子技术的应用离不开信号的传输与处理,信号是信息的载体,分为模拟信号和数字信号,模拟信号在时间和数值上都是连续的,如声音、温度等;数字信号在时间和数值上都是离散的,通常用二进制代码“0”和“1”表示,模拟电路主要处理模拟信号,如放大器、滤波器、振荡器等;数字电路则主要处理数字信号,如逻辑门、触发器、寄存器、计数器等,是计算机和数字通信系统的核心,随着集成电路技术的发展,将大量的元件集成在一小块半导体基片上,形成了具有特定功能的集成电路(IC),如运算放大器、定时器、微处理器等,极大地推动了电子设备的小型化、高性能化和低成本化。
电源技术是电子技术的重要分支,为电子系统提供稳定可靠的电能,常见的电源类型有直流稳压电源,其通常包括变压(将交流电网电压转换为所需幅度的交流电压)、整流(将交流电转换为脉动直流电)、滤波(滤除脉动直流电中的交流成分,使波形平滑)和稳压(输出稳定的直流电压)等环节,开关电源则因其效率高、体积小、重量轻等优点,在现代电子设备中得到广泛应用,其基本原理是通过控制开关管的导通与截止,将输入电压斩波成高频脉冲,再经滤波和稳压后得到输出电压。
为了更直观地理解基本元件的特性,以下表格总结了电阻、电容、电感的主要特性:
| 元件类型 | 基本单位 | 核心特性 | 主要作用 |
|---|---|---|---|
| 电阻 | 欧姆(Ω) | 对电流产生阻碍作用,消耗电能 | 限流、分压、分流、负载 |
| 电容 | 法拉(F) | 隔直流、通交流,储存电场能 | 滤波、耦合、旁路、定时 |
| 电感 | 亨利(H) | 通直流、阻交流,储存磁场能 | 滤波(高频)、振荡、储能 |
在实际应用中,还需要了解焊接、测量等基本技能,焊接是电子元件组装到电路板上的主要方式,常用的有手工焊接和波峰焊接等;测量则离不开万用表、示波器、信号发生器等仪器,用于测量电压、电流、电阻、波形等参数,以判断电路的工作状态和排查故障。

电子技术最基本的知识是一个有机的整体,从电的基本物理量到基本元件的特性,从电路的基本定律到信号的处理方式,再到电源技术和实际操作技能,这些内容相互关联,缺一不可,只有扎实掌握这些基础知识,才能进一步学习更复杂的电子技术,如模拟电路设计、数字逻辑设计、嵌入式系统、通信技术等,并最终应用于解决实际问题,推动科技进步和社会发展。
相关问答FAQs:
问题1:什么是PN结?它是如何形成二极管的单向导电性的?
解答:PN结是由P型半导体和N型半导体通过特殊工艺紧密结合在一起形成的,P型半导体中多数载流子是空穴,N型半导体中多数载流子是自由电子,当两者结合时,由于载流子浓度差,N区的电子会向P区扩散,P区的空穴会向N区扩散,在交界面附近形成一层缺少载流子的“耗尽层”,同时产生由N区指向P区的内电场,内电场会阻碍多数载流子的继续扩散,但有利于少数载流子的漂移,当扩散与漂移达到动态平衡时,耗尽层相对稳定,形成PN结,当PN结外加正向电压(P区接电源正极,N区接负极)时,外电场与内电场方向相反,削弱内电场,耗尽层变窄,多数载流子的扩散运动增强,形成较大的正向电流,PN结导通;当PN结外加反向电压时,外电场与内电场方向相同,增强内电场,耗尽层变宽,多数载流子的扩散运动被阻碍,只有少数载流子的漂移运动形成微弱的反向电流,PN结截止,这种正向导通、反向截止的特性就是二极管的单向导电性。
问题2:三极管有哪三种基本接法?它们各自的特点是什么?
解答:三极管作为放大元件,有三种基本接法(组态),即共发射极(CE)、共集电极(CC)和共基极(CB)。
- 共发射极接法:发射极作为输入回路和输出回路的公共端,是最常用的一种接法,其特点是电流放大倍数较大(通常几十到几百倍),既有电压放大作用,也有电流放大作用,功率放大能力强;但输入电阻较小,输出电阻较大,高频特性较差,常用于电压放大和振荡电路。
- 共集电极接法:集电极作为输入回路和输出回路的公共端,其特点是电流放大倍数较大(与共射极类似),但电压放大倍数约等于1(无电压放大作用,输出电压跟随输入电压变化),具有电流放大和功率放大作用;输入电阻较大,输出电阻较小,带负载能力强,常用于阻抗匹配、输入级和输出级缓冲。
- 共基极接法:基极作为输入回路和输出回路的公共端,其特点是电流放大倍数小于1(约等于1,无电流放大作用),但电压放大倍数较大;输入电阻很小,输出电阻较大,高频特性好(频率响应好),常用于高频放大和振荡电路。
