10吨中频炉作为现代铸造行业中的核心熔炼设备,其技术参数直接决定了设备的熔炼效率、能耗控制、金属液质量及运行稳定性，以下从多个维度详细解析10吨中频炉的关键技术参数，帮助用户全面了解设备性能。
额定容量与功率参数
10吨中频炉的“额定容量”通常指每炉次可熔化金属液的最大重量，实际生产中可根据工艺需求调整装料量，配套的中频电源功率是核心指标，主流配置为3000~5000kW，功率密度一般控制在500~650kW/t范围内，4000kW功率的10吨炉，熔化低碳钢时的平均熔化速度可达8~12t/h，从冷料到出铁水的总周期时间约为60~90分钟（具体受炉料类型、供电电压等因素影响），频率方面，电源输出频率通常为200~1000Hz，其中400~600Hz的频率范围对钢液的电磁搅拌效果和熔化效率较为均衡，可有效避免局部过热或熔池搅拌不充分的问题。
电气性能参数
中频电源的输入电压等级需匹配工厂电网条件,常见为6kV或10kV，频率为50Hz的工频电，整流系统多采用三相全控桥式晶闸管整流，逆变环节则依据负载类型选择串联谐振或并联谐振拓扑，其中串联谐振因功率因数高（可达0.95以上）、抗电压波动能力强，在10吨炉中应用更为广泛，变压器容量通常为3500~5500kVA，冷却方式以强迫风冷或水冷为主，水冷系统需配备纯水处理装置，确保电导率≤10μS/cm，以防止绝缘击穿，保护系统涵盖过压、过流、缺相、水压不足等多重保护，响应时间≤20ms，保障设备运行安全。
熔炼工艺参数
熔炼温度控制精度是金属液质量的关键,10吨炉配备红外测温仪或热电偶，测温范围可达1500~1600℃（钢液），控温精度±5℃，炉衬采用碱性（镁质）、酸性（硅质）或中性材料，其中碱性炉衬寿命最长，可达300~500炉次，但需配套碱性炉料；酸性炉衬成本低，寿命约200~400炉次，适用于铸铁等对磷含量要求不高的场景，熔化过程中的搅拌强度可通过调节输出功率和频率控制，典型搅拌速度为30~60rpm，确保合金成分均匀，炉体倾动系统采用液压驱动或电动机械驱动，倾角范围通常为0°~95°（前倾出钢），倾动速度控制在1~2°/s，保证出钢平稳无飞溅。
机械结构与参数

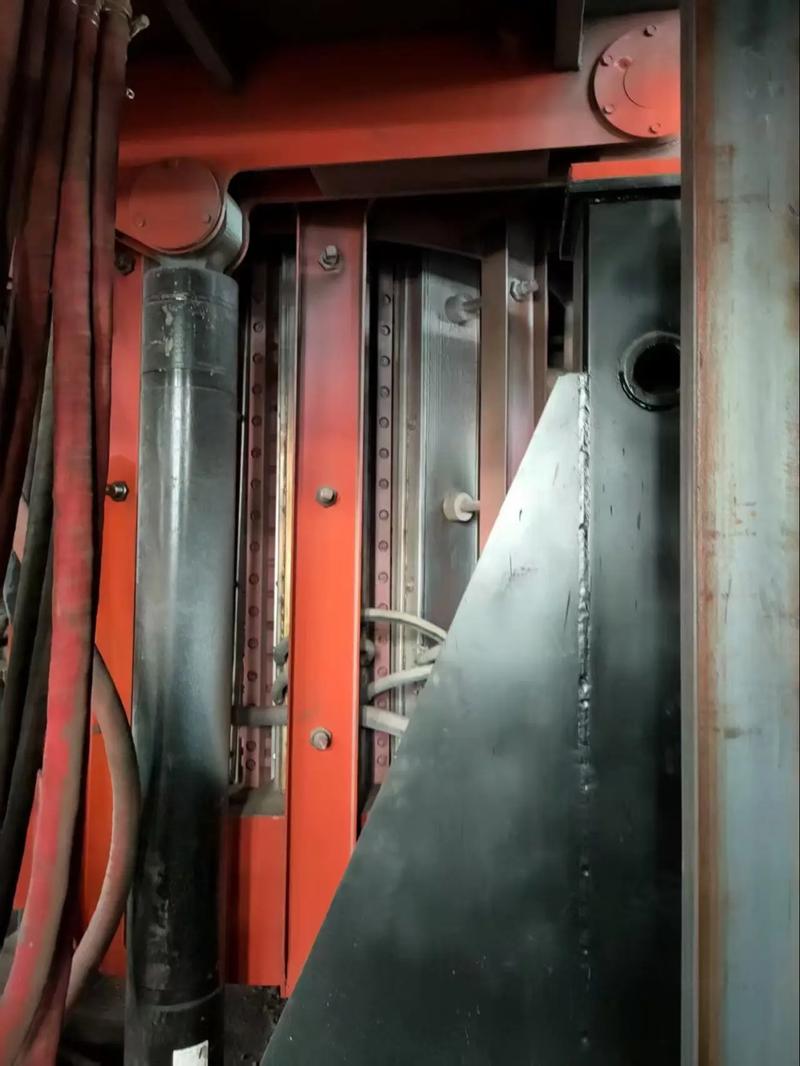

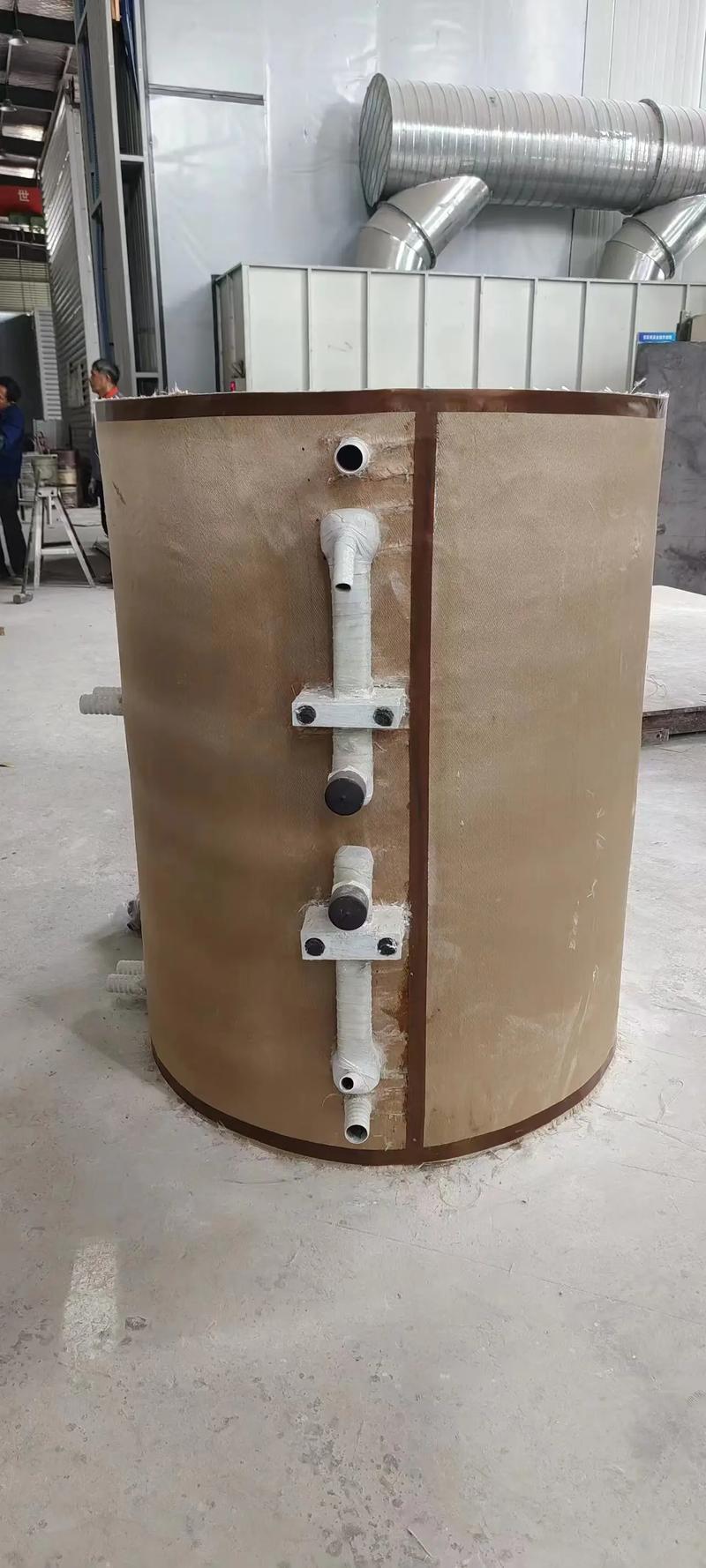

炉体主体由炉壳、感应线圈、磁轭和炉衬组成，炉壳为钢板焊接结构，外部设有加强筋，确保高温下不变形；感应线圈采用紫铜管绕制，管内通水冷却，铜管壁厚≥12mm，匝间采用云母片绝缘，耐压等级≥10kV；磁轭为低硅钢片叠压结构，数量为8~16组，用于约束漏磁，提高效率，炉衬厚度一般为150~250mm，打结炉衬需经12~24h烘烤，烘烤曲线遵循“低温慢烤、高温烧结”原则，避免开裂，辅助设备包括加料系统（容量1.5~2t的加料小车）、液压站（工作压力16~20MPa）、水冷系统（流量≥100m³/h，温升≤10℃）等，形成完整的熔炼生产线。
能耗与环保参数
10吨中频炉的能耗指标直接影响生产成本,熔化1吨钢液的电能消耗通常为500~600kWh，若采用连续熔炼或热装料，能耗可降至400~500kWh/t，冷却水系统需配备冷却塔，实现循环使用，耗水量≤5m³/h，环保方面，炉体需配备除尘系统（布袋除尘或静电除尘），处理风量≥20000m³/h，烟尘排放浓度≤20mg/m³，符合GB 16297-1996标准，设备运行噪声控制在85dB(A)以下，需设置隔音房或采取降噪措施。
自动化控制参数
现代10吨中频炉多采用PLC+触摸屏控制系统，可实现熔炼全过程自动化控制，包括功率调节、温度跟踪、故障诊断等，数据采集系统可记录电压、电流、功率、温度等参数，存储周期≥30天，便于追溯分析，远程监控功能支持通过工业以太网实现异地操作，响应延迟≤100ms，对于合金添加环节，可配置自动称量系统，精度±0.5kg，确保成分配比准确。

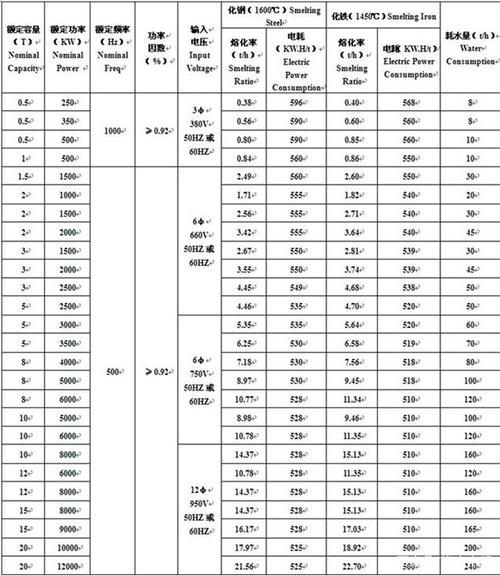

技术参数参考表
| 参数类别 | 具体指标 | 备注 |
|---|---|---|
| 额定容量 | 10t | 可调范围8~12t |
| 中频电源功率 | 3000~5000kW | 功率密度500~650kW/t |
| 输入电压 | 6kV/10kV | 50Hz工频 |
| 熔化速度 | 8~12t/h（钢液） | 冷料至出铁水时间60~90min |
| 频率范围 | 200~1000Hz | 最优频率400~600Hz |
| 测温范围 | 1500~1600℃ | 精度±5℃ |
| 炉衬寿命 | 300~500炉次（碱性） | 需配套合理操作 |
| 倾动角度 | 0°~95° | 倾动速度1~2°/s |
| 电能消耗 | 500~600kWh/t（钢液） | 热装料可降低能耗 |
| 除尘效率 | ≥99% | 排放浓度≤20mg/m³ |
相关问答FAQs
Q1：10吨中频炉熔炼不同金属（如钢、铁、铝）时，技术参数需如何调整？
A：不同金属的熔点、密度、导热性差异较大，需调整多项参数，熔炼铸铁时，因熔点较低（1150~1300℃），可降低电源功率至2500~3500kW，频率调至300~500Hz以增强搅拌；熔炼铝时，需选用较低频率（150~300Hz）和功率密度（300~400kW/t），避免铝液过热氧化，同时炉衬需改为酸性或中性材料，防止铝液与碱性炉衬反应，测温范围和搅拌强度也需根据金属特性优化，如铝液搅拌速度控制在20~40rpm，避免卷入气体。
Q2：如何延长10吨中频炉炉衬的使用寿命？
A：延长炉衬寿命需从材料选择、操作规范、维护保养三方面入手，材料上，优先选用优质电熔镁砂打结碱性炉衬，添加铬砂可提高抗侵蚀性；操作中，避免“急冷急热”，新炉衬需严格按照烘烤曲线升温，装料时避免大块料直接撞击炉壁，熔化过程中控制功率波动≤±5%；日常维护包括定期检查炉衬厚度（剩余厚度＜80mm时需修补）、清理炉渣，以及停炉时采用“自然冷却”而非强制水冷，优化配料减少炉料中的杂质（如磷、硫），也能降低炉衬侵蚀速率。
