液晶电视维修视频教程3：深入解析背光驱动电路故障与维修实践
液晶电视维修是一项需要理论结合实践的技术工作，在前两期教程中我们已经介绍了电源电路和逻辑板的常见故障及维修方法，本期教程将聚焦液晶电视的核心部件之一——背光驱动电路，通过详细的视频演示和文字解析，帮助维修人员掌握背光电路的故障诊断、关键参数测量及维修技巧，背光驱动电路负责为液晶面板提供稳定的背光光源，其故障率约占整机故障的40%,是维修中的重点和难点。

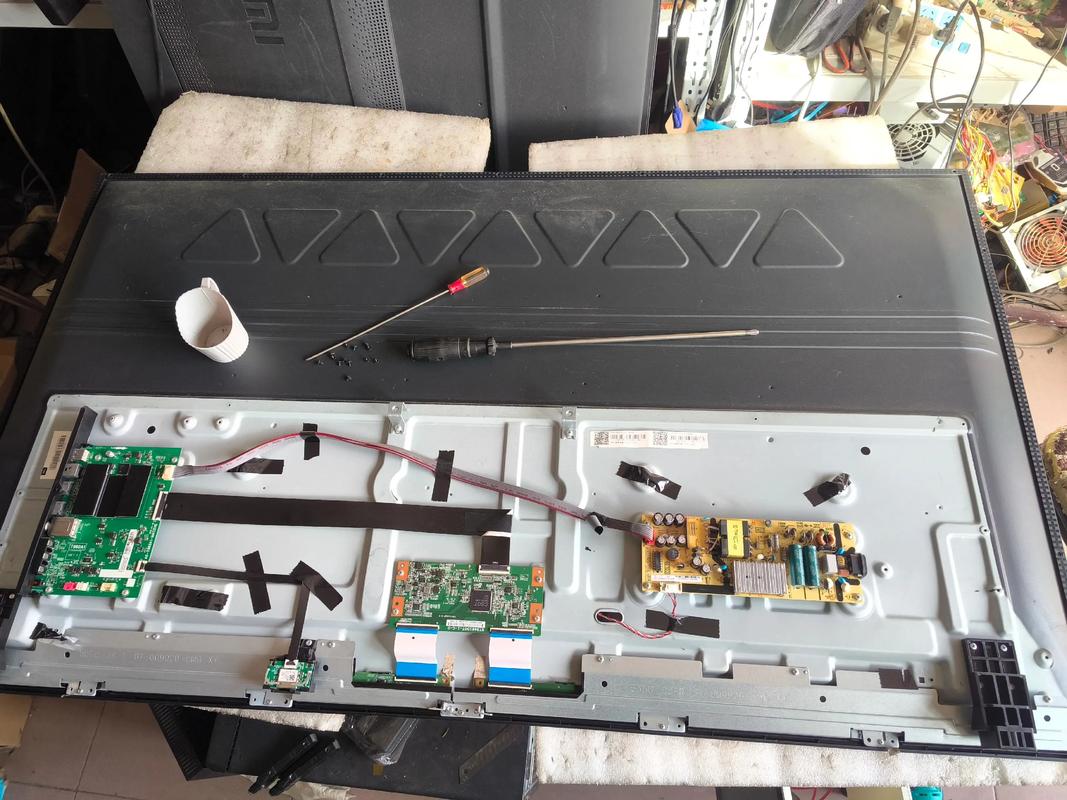

背光驱动电路的工作原理与结构 背光驱动电路主要由背光驱动板（也称高压板、逆变器）、背光灯条（LED灯条或CCFL灯管）、升压变压器、控制电路等组成，目前主流液晶电视采用LED背光方案，其工作原理是将低压直流电压（通常为12V或24V）通过PWM控制芯片驱动MOS管，经升压变压器升压后输出恒流高压，驱动LED灯条发光，视频教程中首先通过三维动画演示了LED背光驱动电路的信号流程：从主板送来的背光开启信号（BL-ON）和亮度调节信号（PWM）进入驱动板上的控制芯片，经内部处理后产生驱动信号，再通过半桥或全桥电路推动MOS管,最终在升压变压器次级产生高压直流电点亮LED灯条。

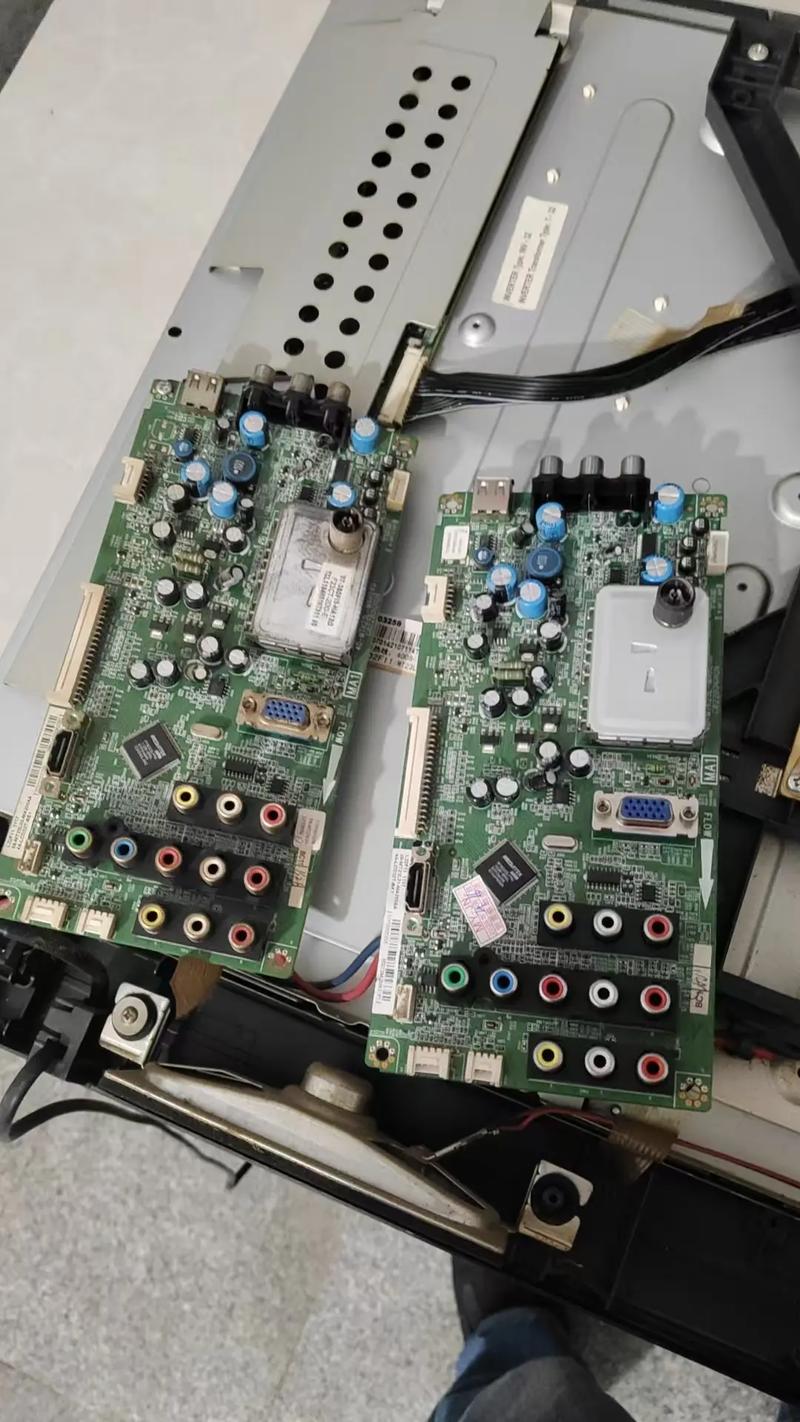

常见故障现象与初步判断
- 完全黑屏但伴音正常：此类故障通常由背光驱动电路不工作导致，视频教程演示了首先测量驱动板供电电压（如12V或24V是否正常），若供电正常则检查背光开启信号（BL-ON）是否有高电平信号，通过万用表蜂鸣档测量驱动板到主板的排线是否通断,排除接触不良问题。
- 黑屏但有微弱图像：俗称"暗屏"，多为背光亮度不足，视频教程中通过对比测试法，用可调直流电源模拟供电，逐步调高电压观察屏幕亮度变化，判断是否为供电偏低问题，同时重点讲解了用示波器测量PWM信号的占空比是否正常，正常情况下占空比应在30%-80%之间可调。
- 局部背光不亮或竖条黑带：此类故障多由LED灯条损坏或驱动板输出不平衡导致，视频演示了使用电子负载仪分段测量LED灯条的电流，正常每颗LED灯珠电流应在15-20mA,若某段电流明显偏低则说明对应灯珠损坏。
关键参数测量与工具使用

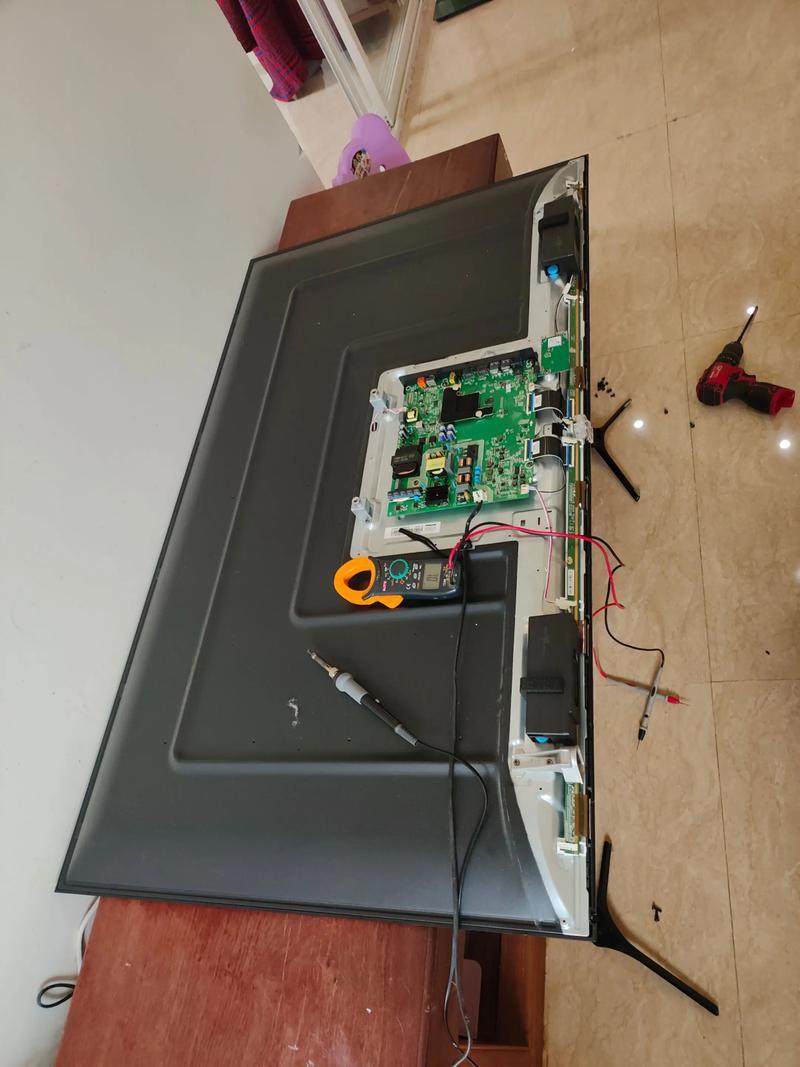

- 供电电压测量：使用数字万用表直流电压档，测量驱动板输入端电压，如12V供电允许误差±5%，视频特别强调，测量时需区分供电是来自电源板还是适配器,避免误判。
- PWM信号检测：采用20MHz以上带宽的示波器，测量控制芯片的PWM输出引脚，正常频率应为200Hz-2kHz可调，幅度为3.3V或5V TTL电平，教程中展示了无PWM信号时，重点检查控制芯片的供电、基准电压及外围反馈电路。
- 高压输出测试：使用高压探头配合示波器测量升压变压器次级输出，LED背光高压通常在60-80V（根据灯条数量不同），视频演示了自制简易高压测试笔，用绝缘杆串联多个高压二极管和LED，靠近升压变压器次级观察是否发光,快速判断有无高压输出。
维修实操与案例解析
- 驱动板MOS管更换：视频以常见OB2226芯片为例，演示了如何通过测量D-S极电阻判断MOS管击穿（正常应为无穷大），热风枪拆焊技巧及代换注意事项（需关注耐压值、电流参数）。
- 升压变压器维修：针对变压器打火、匝间短路故障，教程讲解了用LCR数字电桥测量初级电感量的方法（正常值应为数十μH）,以及更换变压器时同名端的判断技巧。
- 典型故障案例：某品牌电视黑屏，实测12V供电正常，BL-ON信号也正常，但无PWM输出，通过逐级测量，发现控制芯片OB2226的反馈引脚电压异常（正常为2.5V），最终更换光耦PC817后故障排除,视频详细展示了反馈电路的信号追踪过程。
维修注意事项与安全规范
- 断电操作：维修前必须拔掉电源线，并对高压电容进行放电（视频演示了用20kΩ/10W电阻放电的正确方法）。
- 防静电措施：维修人员需佩戴防静电手环,避免静电击穿精密芯片。
- 参数匹配：更换MOS管、变压器等元件时，必须注意参数一致性,尤其是耐压值和电流值。
- 功能测试：维修完成后需进行老化测试,至少通电30分钟观察是否出现间歇性故障。
相关问答FAQs：
Q1：维修背光驱动板时，为什么有时候更换MOS管后仍然会烧毁？ A：这种情况通常是由于驱动电路存在其他故障点未排除，常见原因包括：①控制芯片驱动输出异常，导致MOS管栅极电压过高；②升压变压器匝间短路，引起MOS管过流；③反馈电路故障（如光耦失效），导致PWM脉冲异常，建议维修时用示波器观察MOS管栅极驱动波形，正常应为上升沿陡峭的方波，且无明显振荡，同时检查变压器初级电流,若电流持续偏大则需更换变压器。
Q2：如何判断LED灯条损坏还是驱动板故障？ A：可采用"分段隔离法"进行判断：①将灯条从驱动板上断开，用可调直流电源（限流在1A以内）单独测试灯条，若灯条能正常点亮则说明驱动板故障；②若测试灯条时部分不亮，则用万用表二极管档测量单个LED灯珠的正向压降（正常应为2.8-3.3V），若阻值无穷大或压降异常则为灯珠损坏；③对于多串并结构的灯条，可测量每串的电流，若某串电流明显偏小则说明对应串有损坏，视频教程中演示了制作简易LED测试灯的方法，只需串联12V电源和510Ω限流电阻即可快速判断灯条好坏。
