液晶电视维修培训讲义2主要聚焦于液晶电视的核心故障诊断与维修技术,涵盖电源板、主板、背光模组等关键部件的检修流程、常见故障现象及解决方案，同时结合实操案例与工具使用方法，帮助学员系统掌握维修技能，以下是详细内容：

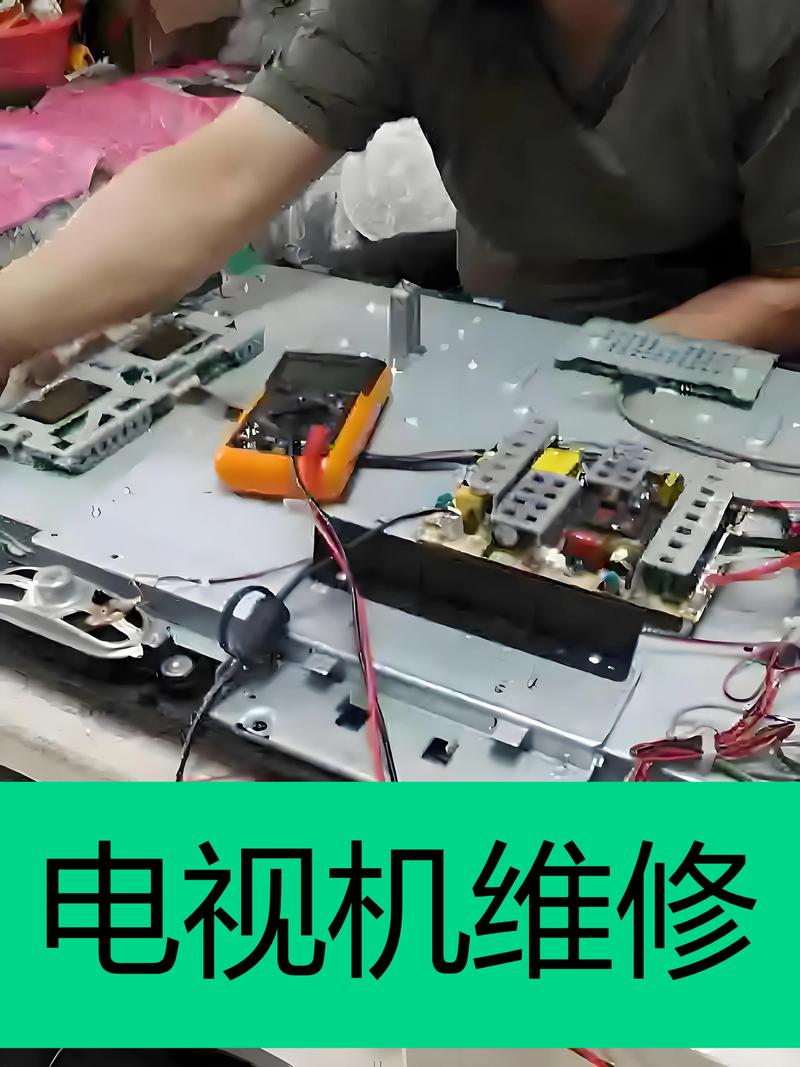

液晶电视电源板故障检修技术
电源板是液晶电视的“动力核心”，为整机提供稳定的电压，其故障率较高，常见表现为不开机、无图像、电压输出异常等。
电源板结构组成
电源板主要由AC-DC转换电路（PFC电路）、DC-DC降压电路、待机电路、保护电路等组成，PFC电路用于提升功率因数，输出+380V主电压；DC-DC电路将+380V降压为+12V、+5V、+24V等电压，供给主板、背光模组等模块。
常见故障与检修流程
故障现象1：完全不开机，指示灯不亮
- 原因分析：市电输入异常、保险丝熔断、PFC电路故障、待机电路损坏。
- 检修步骤：
（1）断开电源，用万用表电阻档检测交流输入端保险丝是否熔断，若熔断，需检查整流桥、PFC开关管（如FQPF20N08）是否击穿；若未熔断，检测+300V滤波电容两端是否有电压，若无，检查市电输入抗干扰电路（如NTC热敏电阻、压敏电阻）。
（2）检测+5V待机电压：若+5V无输出，检查待机电源芯片（如VIPer12A）及其外围电路，如反馈电阻、光耦（PC817）是否正常。
故障现象2：指示灯亮，但屏幕无光，无图像
- 原因分析：+12V/+24V输出电压异常、主板控制信号故障、背光模组未工作。
- 检修步骤：
（1）测量DC-DC电路输出端电压，如+12V电压为0或偏低，检查DC-DC芯片（如LD7576）及其驱动电路、肖特基二极管（如SB560）是否短路。
（2）若电压正常，检测主板输出的背光开启信号（如ON/OFF高电平）和亮度控制信号（PWM波），若无信号，需检修主板MCU或软件程序。
检修工具与注意事项
- 工具：数字万用表、示波器、可调直流稳压电源、焊接台。
- 注意事项：PFC电路有大容量电容，断电后需放电操作；更换元件时需注意参数匹配，如开关管的耐压值、电流值。
主板故障诊断与维修

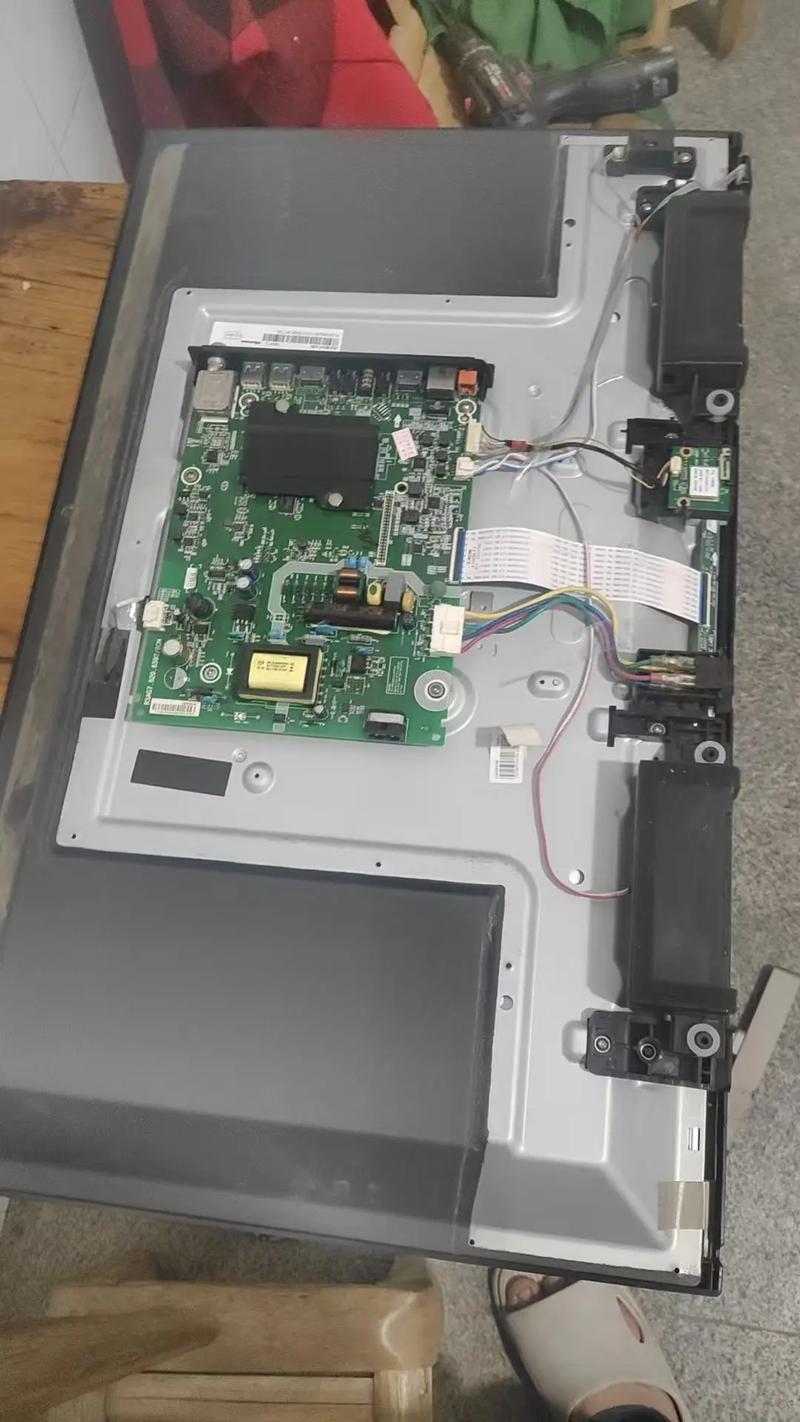

主板是液晶电视的“控制中心”，负责信号处理、逻辑控制及与各模块的通信，常见故障包括图像异常、无声音、开机无反应等。
主板核心电路
- 信号输入电路：包括HDMI、AV、VGA等接口，用于接收外部信号。
- 解码电路：主芯片（如MSD6A938、RTD2993）对音视频信号进行解码。
- 控制系统：MCU（如SMC7516）负责整机逻辑控制，通过I2C总线与各模块通信。
- 电源管理：为主板各电路提供稳定的低压电源（如+3.3V、+1.8V）。
常见故障与检修方法
故障现象1：开机后屏幕显示“无信号”
- 原因分析：信号源输入异常、解码芯片故障、总线通信中断。
- 检修步骤：
（1）更换信号源（如接机顶盒），若故障依旧，检测信号接口是否松动、耦合电容（如104电容）是否失效。
（2）用示波器测量解码芯片的信号输入端（如HDMI差分信号），若无波形，检查前置放大电路；若有波形但无输出，检测解码芯片供电（+1.2V核心电压）及复位信号。
故障现象2：图像色彩异常或花屏
- 原因分析：LVDS排线接触不良、DDR2内存故障、主芯片虚焊。
- 检修步骤：
（1）重新插拔LVDS排线，检查排线是否有氧化或损坏。
（2）用万用表测量DDR2内存供电（+2.5V），若正常，使用示波器检测DDR2时钟信号（约100MHz），若波形异常，需更换内存颗粒或重焊主芯片。
软件故障与恢复
- 故障表现：开机卡LOGO、自动重启、功能按键失灵。
- 解决方法：进入工程模式（通常遥控器按键组合为“音量减+频道键+电源键”），恢复出厂设置；若无效，需通过USB刷机（使用官方升级包）或更换存储芯片（如25L3205）。
背光模组故障检修
背光模组负责提供光源,其故障会导致屏幕黑屏、亮度不均、闪烁等问题。
背光模组组成
- 光源：LED灯珠（侧光式或直下式），串联或并联组成灯条。
- 驱动电路：LED驱动板（如OZ9926）将+12V转换为恒流源，驱动LED灯珠。
- 光学组件：导光板、扩散膜、棱镜片，将光线均匀分布到屏幕。
常见故障与检修
故障现象1：屏幕黑屏，但声音正常
- 原因分析：背光未点亮，LED灯珠损坏、驱动板故障、背光开启信号异常。
- 检修步骤：
（1）在暗光环境下观察屏幕，若有微弱图像，说明背光未工作。
（2）测量驱动板输入电压（+12V），若无输出，检查主板背光控制信号（ON/OFF）；若+12V正常，测量LED灯条两端电压（约3-5V/颗），若无电压，检测驱动芯片（如OZ9926）及其外围电路（如电感、续流二极管）。
故障现象2：屏幕亮度不均或竖条暗带
- 原因分析：LED灯珠部分损坏、导光板污损、背光驱动电流不均。
- 检修步骤：
（1）断电后用万用表二极管档检测LED灯珠，找出损坏的灯珠并更换（注意同型号、同参数）。
（2）若导光板有污损或划伤，需更换导光板；若驱动电流不均，检测限流电阻（如1Ω/1W）是否阻值变大。
LED灯条维修技巧
- 批量检测：使用LED灯条测试仪，可快速判断灯珠开路或短路。
- 焊接方法：使用恒温焊台（温度350℃左右），避免长时间加热导致铜箔脱落；更换灯珠时需注意正负极，防止反接损坏。
维修案例实操分析
案例1：某品牌液晶电视开机后指示灯闪烁，无法开机
- 故障排查：
- 检测电源板保险丝熔断,整流桥击穿，更换后PFC电路输出+380V正常。
- 开机瞬间测+12V电压降至+8V，判断DC-DC电路过流，检测发现肖特基二极管SB560短路，更换后电压恢复正常，故障排除。
案例2：某型号电视图像正常，但声音时有时无
- 故障排查：
- 检测音频功放芯片（如TDA7492）供电+12V正常，静音控制信号为低电平（正常应为高电平）。
- 沿静音信号线路检查,发现MCU输出端至功放之间的电阻（10KΩ）虚焊，补焊后声音恢复正常。
维修工具与安全规范
-
必备工具：
| 工具名称 | 用途 |
|------------------|-----------------------------|
| 数字万用表 | 电压、电阻、通断检测 |
| 示波器 | 信号波形检测（PWM、I2C等） |
| 可调稳压电源 | 模拟供电，测试过流保护 |
| 焊接台 | 元件拆焊 |
| 螺丝刀套装 | 外壳拆卸 | -
安全规范：
- 断电操作：维修前务必拔下电源线，高压部分（如PFC电路）需放电。
- 防静电：佩戴防静电手环，避免静电击穿敏感元件（如MCU、DDR）。
- 记录参数：拆线或更换元件前，拍照或记录线路走向，避免装错。
相关问答FAQs
问题1：液晶电视开机后屏幕显示“请检查信号线”，但信号线已连接正常，如何解决？
解答：此类故障通常由信号传输异常或主板解码问题导致，首先更换信号线或信号源（如换HDMI接口），若故障依旧，需检测主板信号接口的耦合电容是否失效，或用示波器测量解码芯片的信号输入端是否有波形，若无波形，检查前置放大电路；若有波形但无输出，可能是解码芯片或总线通信故障，需重焊主芯片或检查I2C总线上拉电阻（如2.2KΩ）。
问题2：液晶电视背光闪烁，但图像和声音正常，是什么原因？如何检修？
解答：背光闪烁多由背光驱动电路或LED灯条问题引起，首先检测背光驱动板的输出电压是否稳定（用万用表交流档测LED灯条两端电压，正常应在3-5V波动），若电压异常，检查驱动芯片（如OZ9926）的反馈电路（如电流采样电阻、光耦）；若电压稳定，可能是LED灯条部分灯珠老化或损坏，需用LED测试仪检测灯条，更换损坏的灯珠或整条灯条，排除主板PWM亮度控制信号异常的可能性（用示波器测量PWM波形，频率应为1-2kHz）。
